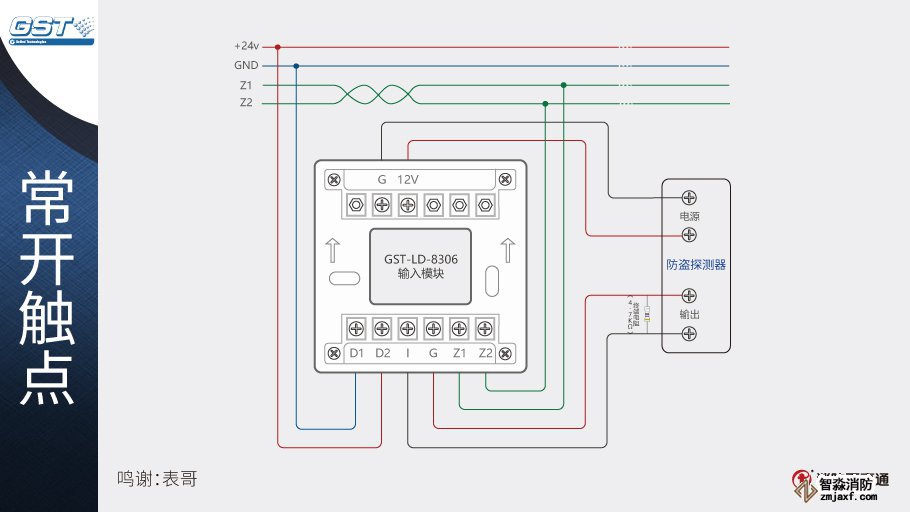

8306输入模块与防盗探测器的示意图接法


　　1、模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7KΩ的终端电阻。

　　2、模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7KΩ的终端电阻。

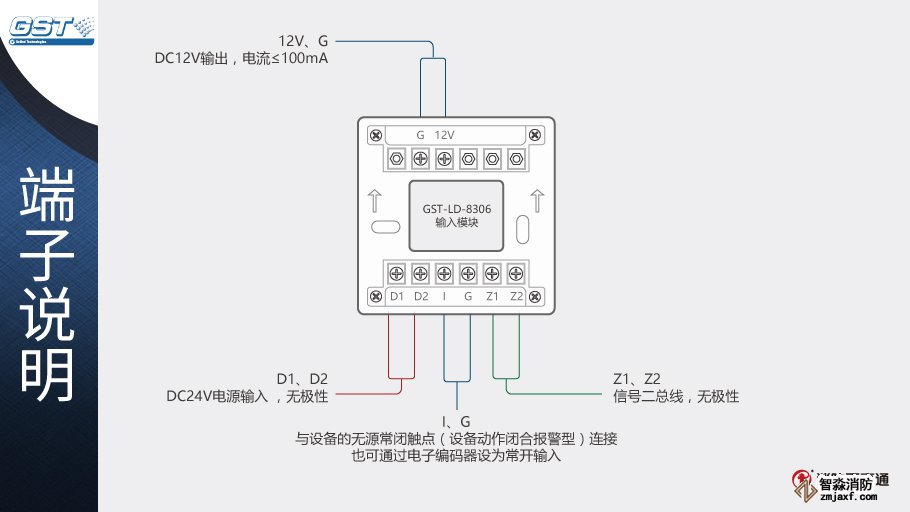

　　海湾GST-LD-8306监视模块与火灾报警控制器采用二总线连接，另需二根DC24V电源线，与各类防盗探测器要用四根线连接，一根DC12V，一根地线，二根防盗探测器动作信号线（常开或常闭动作输出）。

　　1、信号总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm²。

　　2、电源线D1、D2采用阻燃BV线，截面积≥1.5mm²。

　　3、G、I、12V采用截面积≥1.0mm²的RV线。
