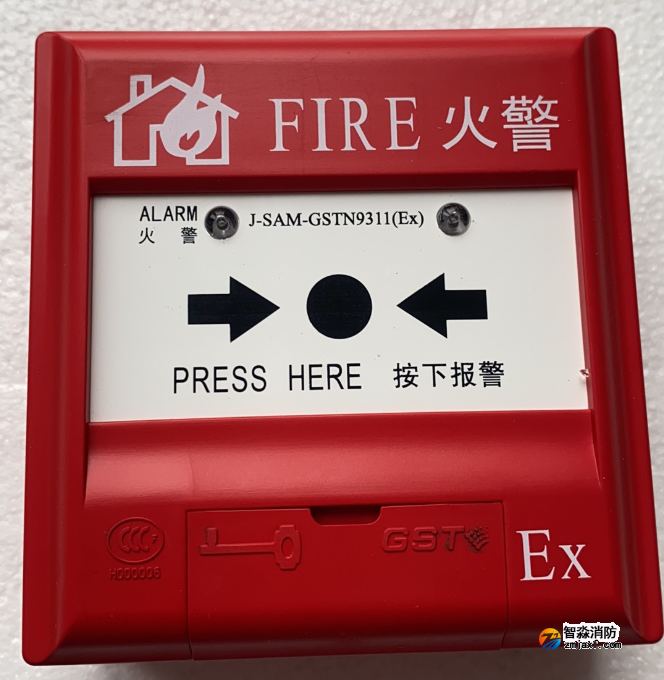

海湾手动火灾报警按钮（手报）为人工触发报警核心设备，分为普通编码手报与带电话插孔手报两类，接线包含信号总线、消防电话线路，部分型号适配消火栓联动反馈接线，接线工艺需区分功能模块，严格规范施工，保障紧急报警与通讯功能可靠。本规范适用于GST9121、GST9122等系列手动报警按钮。
线材选型与线路配置规范。普通编码手动报警按钮仅需敷设ZR-RVS 2×1.5mm²信号总线，接入报警控制器回路，无正负极区分。带电话插孔的手报设备，需额外敷设一对消防电话通讯线，采用ZR-RVS 2×1.0mm²双绞线，独立管路敷设，严禁与报警总线、电源线同管混敷，避免通讯干扰。手报设备接入报警回路，单回路手报数量不宜超过100个，符合海湾回路带载标准，保障回路运行稳定。
基础信号总线接线工艺。手报设备端子分为总线端子、电话端子、反馈端子，施工时需严格区分端子功能，错接将导致设备故障、功能失效。信号总线两根导线对应接入设备总线端子，剥线规范、压接紧实，无虚接、外露铜芯。线路敷设采用串联方式，前后设备总线贯通连接，禁止私自并联分支，线路走向顺直、绑扎固定，无拉扯、扭曲情况。手报接线盒需预埋规范，内部线缆预留充足余量，便于设备拆装与检修。
带电话插孔手报专项接线要求。消防电话线路为独立通讯线路，无极性接线，两根通讯线对应接入手报电话专用端子，接线牢固、绝缘完好。电话线路全程独立布线，不与动力线路、报警联动线路共用管路，全程屏蔽防护，杜绝电磁干扰导致电话杂音、通讯中断。接线完成后需逐点测试电话通话功能，保障语音清晰、呼叫正常、无断连故障。
联动反馈接线规范。部分手报设备适配联动反馈功能，可接入现场联动设备反馈信号，反馈线路采用ZR-RVS 2×1.0mm²线缆，接线时严格区分输入输出端子，反馈信号接线为无源接点接入，严禁接入有源电压，防止烧毁设备模块。所有反馈线路接线端子压接规范，线路标识清晰，明确反馈设备类型与点位。
编码调试与验收标准。手报接线完成后，使用海湾编码器进行地址编码，点位与图纸一一对应，杜绝重码错码。接入系统后，手动击碎报警按钮测试报警信号上传功能，控制器需精准接收报警点位、时间信息，同时测试电话插孔通话、反馈联动功能，所有功能正常、无故障报警。线路绝缘、通断检测达标，接线外观规整、标识清晰，方可验收合格。
