在大型商业综合体、产业园区、工业厂房等大型建筑配电系统中，低压配电柜出线回路数量多、点位密集、工况复杂，传统单回路电气火灾探测器单独安装存在设备数量多、布线杂乱、柜体空间占用大、运维繁琐等诸多弊端。海湾DH-GST-N3201-8八路组合式电气火灾探测器是针对多回路集中监控场景研发的集成化监测设备，单台设备可同时监测8路剩余电流、可选配温度监测功能，具备集成度高、扩展性强、布线简洁、运维高效的核心优势，是大型配电系统电气火灾监控的优选设备。本文结合大型多回路配电系统的工程痛点，全面解析该设备的技术参数、组网架构、安装施工、参数配置、场景适配全套应用方案，为大型配电工程的电气火灾系统设计与落地提供标准化技术支撑。

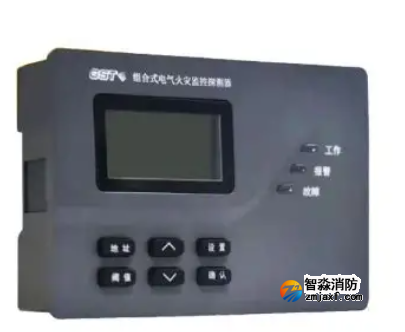

DH-GST-N3201-8八路组合式探测器采用模块化集成设计，主机本体为标准DIN导轨安装结构，体积小巧，适配各类高低压配电柜、控制柜内部安装。设备核心性能参数完全符合GB14287-2014国家标准，单设备支持8路独立剩余电流监测通道，每路通道可单独匹配不同规格的零序互感器，兼容φ40~φ120全系列闭合式、开口式互感器，可适配末端小电流回路、主干大电流回路、母线回路等不同规格配电线路。同时设备预留温度监测扩展接口，可按需搭配Pt100测温传感器，实现单回路“漏电+测温”双维度监测，无需额外加装独立测温探测器，进一步精简柜体设备数量。
设备具备独立通道管控能力，是适配多回路差异化监控的核心优势。8路通道相互独立，支持单路开启、关闭、屏蔽功能，工程调试中可对备用回路、停用回路单独屏蔽，避免空通道持续报故障，提升系统稳定性。每一路通道可独立设置剩余电流报警阈值、预警阈值、报警延时，针对不同负载特性的回路实现精准适配：普通照明、插座回路阈值偏低，动力变频回路、长距离干线回路阈值偏高，彻底解决传统统一阈值导致的轻载误报、重载漏报问题。同时每路通道具备独立故障自检功能，可精准定位具体故障回路，区分互感器断线、线路短路、数据异常等不同故障类型，大幅降低运维排查难度。
在系统组网架构方面，该设备采用标准无极性二总线通信，可直接接入海湾GST-DH9000系列电气火灾监控主机，单台主机可挂载多台八路组合探测器，实现整柜、整楼层、整楼栋的多回路集中组网监控。组网布线无需区分正负极，施工便捷，总线具备短路隔离保护功能，单路探测器故障、总线短路不会影响其他设备正常工作，系统容错性极强。针对大型园区多楼栋场景，多台八路探测器搭配监控主机可实现分层、分区、分柜精细化监控，主机可对所有回路进行统一编号、备注点位，实现故障点位精准定位、分区管控。
施工现场安装布线需遵循标准化流程。设备主体安装于配电柜空余导轨位置，安装高度适中，便于后期调试与检修。各路互感器按照单回路一对一匹配原则安装，严格执行相线、零线同向穿线、PE线不穿线的规范，不同回路互感器分类固定、线路梳理整齐，避免线路交叉缠绕。各路互感器信号线单独敷设，采用屏蔽双绞线，独立穿管，强弱电分离布线，杜绝回路间信号串扰。所有线路接线压接牢固，端子压线规范，无虚接、松动、裸线现象，接线完成后逐路标注回路编号、对应点位，保障运维可追溯。
系统调试与参数配置分为点位注册、通道配置、阈值校准、功能测试四大步骤。首先通过电子编码器对每台探测器编写唯一地址，完成主机设备注册，确保主机精准识别每一台设备；其次根据现场回路数量，启用对应监测通道，屏蔽闲置通道；随后结合回路负载类型、线缆长度、环境工况，逐路配置剩余电流预警、报警阈值与延时参数；最后通过模拟漏电测试、故障模拟测试，校验每路通道的监测精度、报警逻辑、故障反馈功能，确保所有回路监测正常、报警精准。
该设备在多回路配电系统中具备极高的应用价值，相较于传统单回路探测器，可减少60%以上的设备数量与布线工程量，大幅优化配电柜内部布局，降低设备采购与施工成本。同时集成化设计减少了故障点位，独立通道管控提升了系统监测精准度，适配商业综合体、工业厂房、写字楼配电室、地下车库配电总柜等各类多回路集中监控场景。在日常运维中，设备自带回路状态指示灯，可直观判断回路正常、预警、报警、故障状态，搭配主机数据存储功能，可实现多回路隐患数据集中分析、趋势研判，为配电系统安全管控提供数据支撑。
综上，海湾DH-GST-N3201-8八路组合式探测器是大型多回路配电系统电气火灾监控的高效解决方案，通过集成化、模块化、差异化的技术设计，完美解决了传统监控方案的各类工程痛点，是大型建筑电气消防安全体系中不可或缺的核心设备。
