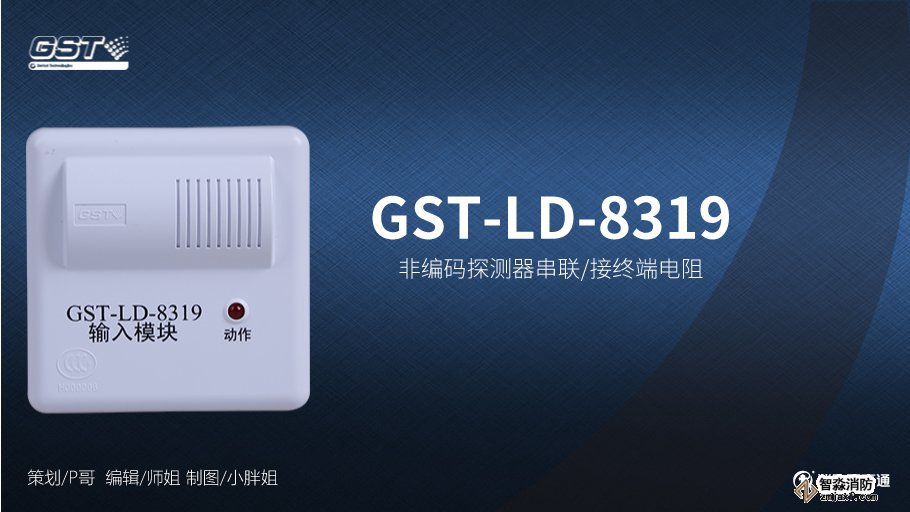

海湾8319输入模块接线图

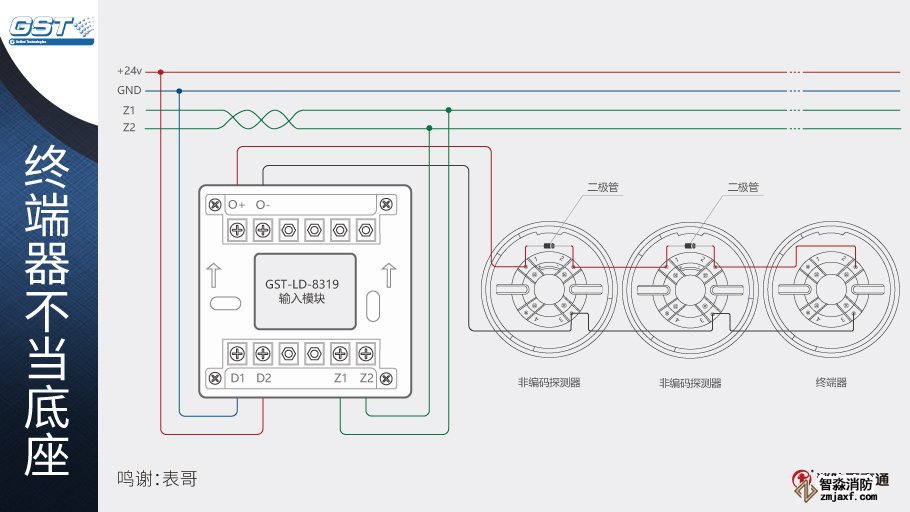

　　海湾GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320终端器或GST-LD-8302A，终端器可当探测器底座使用。

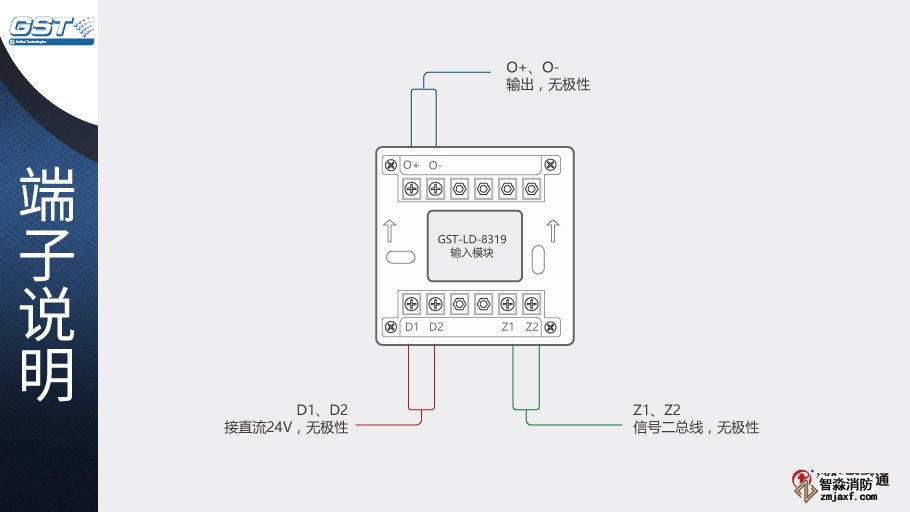

　　1、Z1、Z2可选用截面积≥1.0mm²RVS双绞线。

　　2、其它线可采用截面积≥1.0mm²的阻燃RV或BRV线。

　　3、O-、O+的输出回路线要有明显的颜色区分，且颜色的选配要具有合理性。

　　4、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不同布设在同一穿线管或线槽内。
