特点

海湾GST-LD-N8402(Ex)电源隔离式安全栅采用隔离式安全栅设计方案，为本安系统中本安侧设备提 供 DC24V。安全栅应安装在安全区域。安全栅采用隔离式设计，不需要接地。

主要技术指标

(1) 工作电压：DC24V；允许范围：DC20V～DC28V

(2) 工电电流：＜150mA

(3) 设备容量：最多可配接 2 只 GST-HX-MN100C(Ex)火灾声光警报器。

(4) 本安参数：Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH

(5) 使用环境：温度： -10℃～+55℃ 相对湿度≤95%，不凝露

(6) 安全栅防护等级：IP30

(7) 安全栅外形尺寸：150mm×97mm×36mm

结构特征、安装与布线

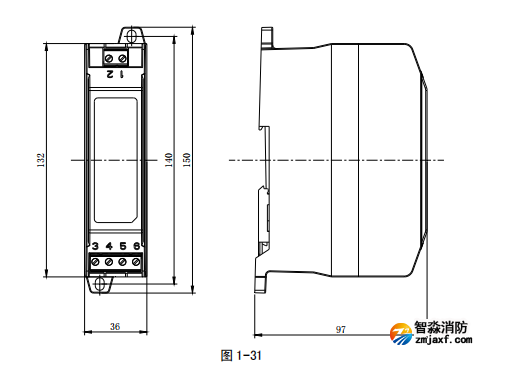

(1) 安全栅的外形示意图如图 1-31 所示。

安装

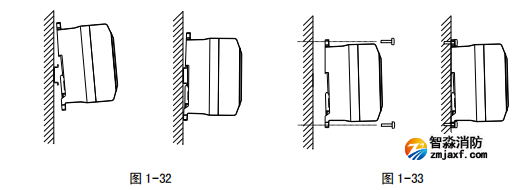

安全栅可以直接安装于宽度为 35mm 的标准 DIN 导轨，如图 1-32 所示。在不具备导轨安 装条件时，可以通过上下两个安装孔，使用 M4 螺钉或 ST4.2 自攻螺钉（可选配塑料膨胀管） 进行安装，如图 1-33 所示。

接线

安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端 子头上后，端子头正确插在端子座上确定稳固连接即可。

端子说明 接线端子如图 1-34 所示。

D1、D2：DC24V 电源输入，无极性

O+、O-：本安电源输出

注意：安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为 50mm)。

布线要求

电源线 D1、D2 采用耐火 BV 线，截面积≥1.5mm2 。安全栅至本安编码设备应选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得大于 0.083μF，分布电感不得大于 4.0mH。

应用方法

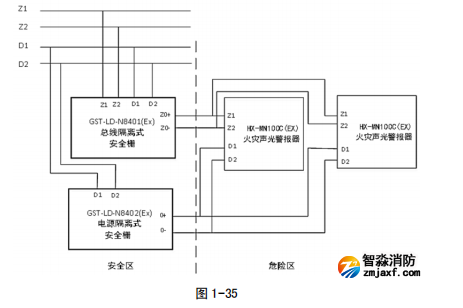

每个电源隔离式安全栅最多可配接 2 只 HX-MN100C(EX)火灾声光警报器，安全栅应用示意图 如图 1-35 所示。
