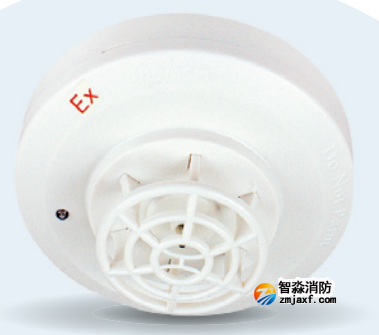

海湾防爆点型感温火灾探测器JTW-ZOM-GSTN9812(Ex)

一、海湾防爆点型感温火灾探测器JTW-ZOM-GSTN9812(Ex)特点：

       海湾JTW-ZOM-GSTN9812(Ex)点型感温火灾探测器（以下简称探测器）为编码型探测器，地址码可通过BMQ-2编码器进行设置（编码设置需要在安全区进行）。适用于石油、化工等行业具有防爆要求的1区及2区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。

该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。

二、海湾防爆点型感温火灾探测器JTW-ZOM-GSTN9812(Ex)主要技术指标：

(1) 探测器类别：A2R

(2) 工作电压：

信号总线电压：总线 24V 允许范围：16V～28V

(3) 工作电流：

监视电流≤0.3mA

报警电流≤1.0mA

(4) 指示灯：红色，巡检时闪烁，报警时常亮

(5) 防爆标志：Ex ib IIC T6 Gb

(6) 安全栅参数：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(7) 设备最大输入参数：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(8) 线制：信号二总线无极性

(9) 编码方式：电子编码（编码范围为 1～242）

(10)使用环境：温 度：-10℃～+50℃

相对湿度≤95%，不凝露

(11) 探测器尺寸：直径：103mm 高：58mm（带底座）

三、海湾防爆点型感温火灾探测器JTW-ZOM-GSTN9812(Ex)保护面积：

       保护面积：当空间高度小于 8m 时，一个探测器的保护面积，对一般保护现场而言为 20m2～30m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

四、海湾防爆点型感温火灾探测器JTW-ZOM-GSTN9812(Ex)结构特征、安装与布线：

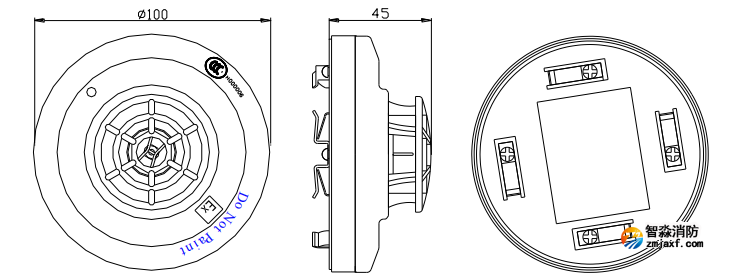

  探测器外形示意图如图所示。

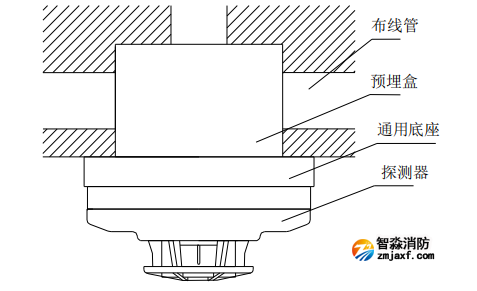

探测器安装方式如图所示。

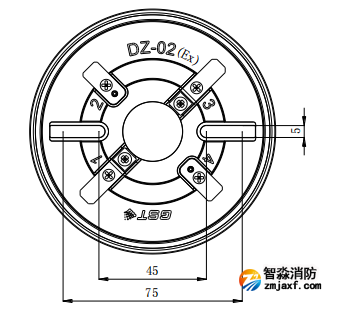

      探测器与 DZ-02（Ex）防爆通用底座配套使用，底座示意图如图 1-9 所示。底座上有 4 个导体片，1，3 导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在 1，3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。

      待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上

     布线要求：底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆，且电缆间分布电容不得大于0.083F，分布电感不得大于 4.0mH。
