海湾JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器

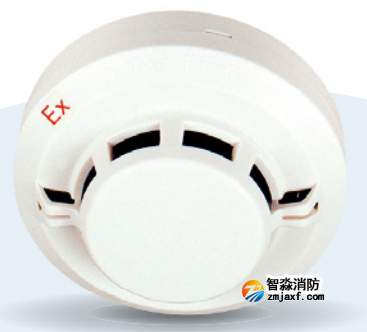

一、海湾JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器特点

       海湾JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器（以下简称探测器）是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。探测器为编码型探测器，地址码可通过 BMQ-2 编码器进行设置（编码设置需要在安全区进行）。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与 GST-LD-N8401(Ex)总线隔离式安全栅配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。该探测器防爆类型为本质安全型，产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分：设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分：由本质安全型“i”保护的设备》的有关规定。

二、海湾JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器主要技术指标

(1) 工作电压：

 信号总线电压：总线 24V 允许范围：16V～28V

(2) 工作电流：

 监视电流≤0.3mA

报警电流≤1.0mA

(3) 感温类别：A2R

(4) 指示灯：红色，巡检时闪烁，报警时常亮

(5) 防爆标志：Ex ib IIC T6 Gb

(6) 安全栅参数：U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(7) 设备最大输入参数：Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(8) 线制：信号二总线无极性

(9) 编码方式：电子编码（编码范围为 1～242）

(10) 使用环境：温 度：-10℃～+50℃

 相对湿度≤95%，不凝露

(11) 探测器尺寸：直径：103mm 高：55mm（带底座）

三、海湾JTF-GOM-GSTN9813(Ex) 点型复合式感烟感温火灾探测器保护面积

       当空间高度为 6 米～12 米时，一个探测器的保护面积，对一般保护场所而言为 80 平方米。空间高度为 6 米以下时，保护面积为 60 平方米。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

四、结构特征、安装与布线

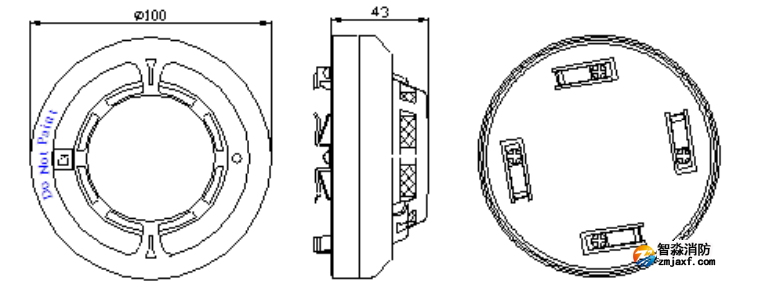

探测器外形示意图如图所示。

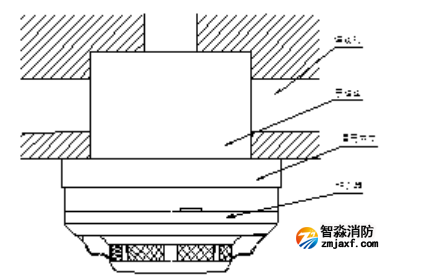

探测器安装方式如图所示。

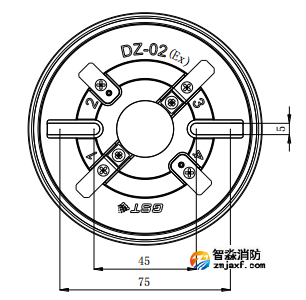

      探测器与 DZ-02（Ex）防爆通用底座配套使用，底座示意图如图 1-12 所示。底座上有 4 个导体片，1，3 导片上带接线端子，底座上不设定位卡，便于调整探测器报警确认灯的方向。布线管内的探测器总线分别接在 1,3 接线端子上（不分极性），另一对导体片用来辅助固定探测器。

待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。

布线要求: 底座接线电缆均选用截面积不小于 1.0mm 2的本安电缆，且电缆间分布电容不得大于 0.083F，分布电感不得大于 4.0mH。
