海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器

海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器

一、海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器特点:


      海湾JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理研制而成的点型光电感烟火灾探测器,为编码型探测器,地址码可通过 BMQ-2 编码器进行设置(编码设置需要在安全区进行)。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与GST-LD-N8401(Ex)总线隔离式安全栅配合使用,可接入本公司生产的各类火灾报警控制器,完成探测器的信号处理。

      该探测器防爆类型为本质安全型,产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分:由本质安全型“i”保护的设备》的有关规定。

同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀,适用于仓库、厂房及其它有磷化铝、盐雾、二氧化硫腐蚀环境的场所。

二、海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器主要技术指标

(1) 工作电压:

信号总线电压:总线 24V 允许范围:16V~28V

(2) 工作电流:

监视电流≤0.3mA

报警电流≤1.0mA

(3) 指示灯:红色,巡检时闪烁,报警时常亮

(4) 防爆标志:Ex ib IIC T6 Gb

(5) 安全栅参数:U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W

(6) 设备最大输入参数:Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W

(7) 线制:信号二总线无极性

(8) 编码方式:电子编码(编码范围为1~242)

(9) 使用环境:

温 度:-10℃~+55℃

相对湿度≤95%,不凝露

(10)探测器尺寸:直径:103mm 高;55mm(带底座)

三、海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器保护面积:

当空间高度为6米~12米时,一个探测器的保护面积,对一般保护场所而言为80平方米。空间高度为6米以下时,保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准。

四、海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器结构特征、安装与布线

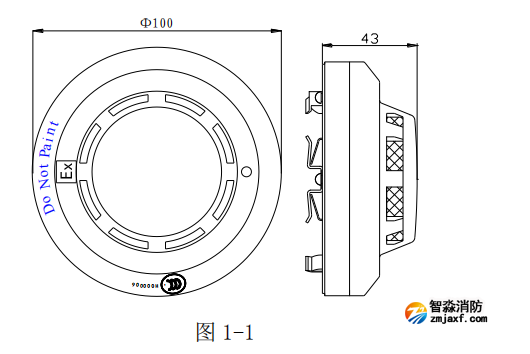

探测器外形示意图如图 1-4 所示。

探测器外形示意图

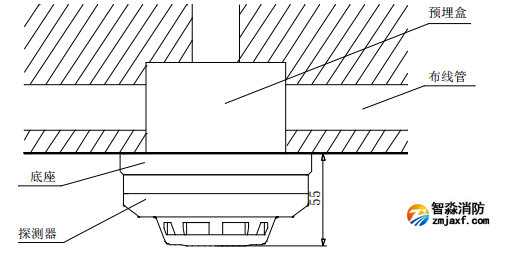

探测器安装方式如图 1-5 所示。

海湾防爆JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器安装方式

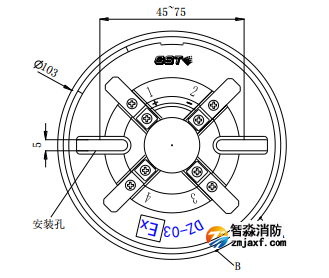

      本探测器采用 DZ-03(Ex)本安型定位底座安装,探测器与底座之间有定位卡口,使探测器具有唯一的安装位置。探测器的防爆底座示意图如图 1-6 所示。底座上有 4 个导体片,布线管内的探测器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。

      探测器与防爆定位底座上有定位凸棱,使探测器具有唯一的安装位置。防爆定位底座 A、B 处有两个凸棱,探测器防爆定位中扣侧面 C 处有一个凸棱。装配时,将探测器 C 对准防爆定位底座 A 处,顺时针旋转至 B 处即可安装好探测器。


      布线要求:底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆,且电缆间分布电容不得大于0.083F,分布电感不得大于 4.0mH。
