海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

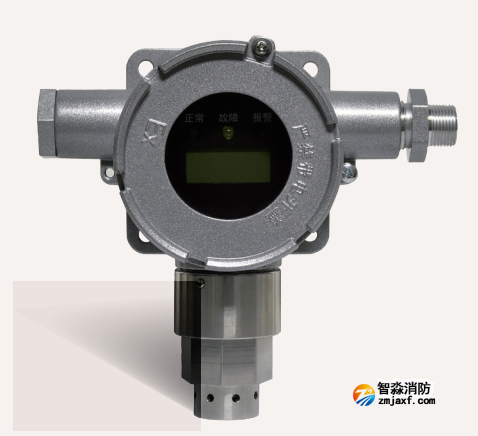

海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)

海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)

      海湾GY-GST003M工业及商业用途点型可燃气体探测器为隔爆型液化石油气报警器,适用于有防爆要求有液化石油气泄漏需监测的场所。

      GT-GST003M天然气隔爆、 GY-GST003M液化石油气隔爆工业及商业用途点型可燃气体探测器分别为测量天然气和液化石油气的探测器。该类型探测器是安装在爆炸性危险环境的气体探测设备,并可将现场的可燃气体浓度转换成数字信号并传送到位于安全区的可燃气体报警控制器, 以达到监测现场可燃气体浓度的目的。

      本产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分:设备 通用要求》、 GB 3836.2-2010《爆炸性环境 第 2 部分:由隔爆设备“ d”保护的设备》及 GB 15322.1-2019《可燃气体探测器 第 1 部分:工业及商业用途点型可燃气体探测器》标准的要求。

      本探测器采用优质进口品牌催化燃烧传感器,工作稳定,传感器为独立模组设计,更换简单,更换后无需现场再标定,可以对传感器零点漂移进行自动补偿,且具有传感器使用寿命到期提醒功能。探测器采用总线和 DC24V 四线供电,具有独立的状态指示灯及现场浓度显示功能,可提供一对无源常开触点用于控制其他联动设备。使用磁铁调试手柄就可以对探测器进行现场不开盖调零和标定,安装简单,维护方便。

      海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)防爆标志为Ex d II C T6 Gb,适用于石油、化工、机械、医药、热力、储运等涉及可燃气体的工业场所,以及商场、饭店等可能使用可燃气体的一般商业场所。探测器只适用于爆炸性气体环境的1区和2区,不适用于0区及煤矿井下环境。本探测器既可用于室内环境,也可用于室外环境。


 海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)工作电压:

·电源电压:DC24V 无极性 允许范围:DC12V~DC28V

·总线电压:总线24V 无极性 允许范围:16V~28V

● 海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)工作电流:

·电源监视电流≤48mA 电源报警电流≤55mA

·总线监视电流≤2mA 总线报警电流≤3mA

● 传感原理:催化燃烧

● 取样方式:自然扩散

● 传感器使用寿命:正常使用环境中累计工作满3年

● 传感器连接方式:插拔式可更换传感器模组

● 量程:3~100%LEL

● 检测气体:GT-GST003M甲烷(天然气)

 GY-GST003M丙烷(液化石油气)

● 报警设定值:

·高限报警设定值:50%LEL

·低限报警设定值: 三级可调,一级10%LEL,二级15%LEL,三级20%LEL

 出厂默认为三级

● 响应时间:≤30s

● 状态指示:绿色、黄色、红色三个独立的状态指示灯

● 浓度显示:段码液晶屏

● 线 制:四线(DC24V电源+总线)

● 报警输出接口:一组无源常开继电器输出接口,容量3A 30VDC/1A 125VAC,报警时闭合

● 编码方式:电子编码,编码范围1~242

● 使用环境:温度范围为-40℃~+60℃、相对湿度≤95%、无腐蚀性气体的环境

● 探测器进线接口: M20X1.5外螺纹

● 外壳防护等级:IP65

● 防爆标志:Ex d IIC T6 Gb

● 防爆合格证号:CE20.1993

一,海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)概述:

型号:GT-GST003M/GY-GST003M

工作电压:总线24V 允许范围:16V-28V

检测范围:0-55%LEL

尺寸大小:240.5mm*143.5mm

适用范围:适用于有防爆要求有天然气泄漏需要监测的场所。

二,海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)的特点:

1、GY-GST003M防爆式可燃气体报警探测器为隔爆型液化石油气

2、适用于有防爆要求有丙烷泄漏需监测的场所。

3、它将现场的可燃气体浓度转换成数字信号并传送到位于安全区的G5T系列报警控制器,以达到监测现场可燃气体浓度的目的。

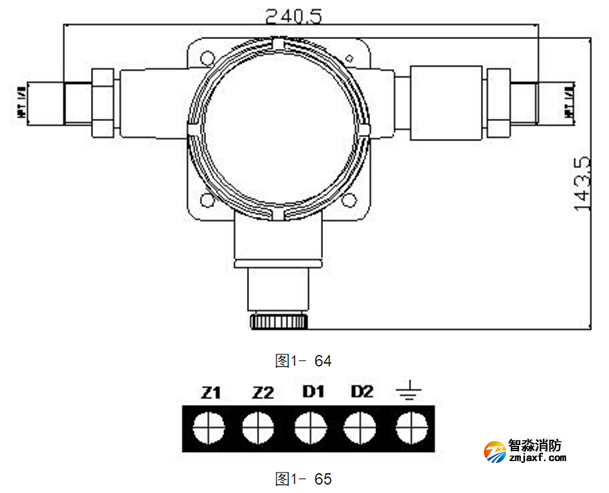

三,海湾GY-GST003M工业及商业用途点型可燃气体探测器(液化石油气隔爆)外形以及端子示意图:
