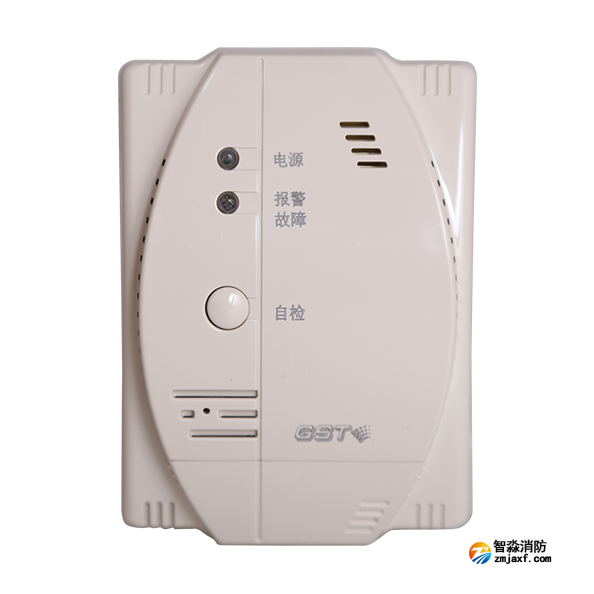

一、GST-BT002M概述

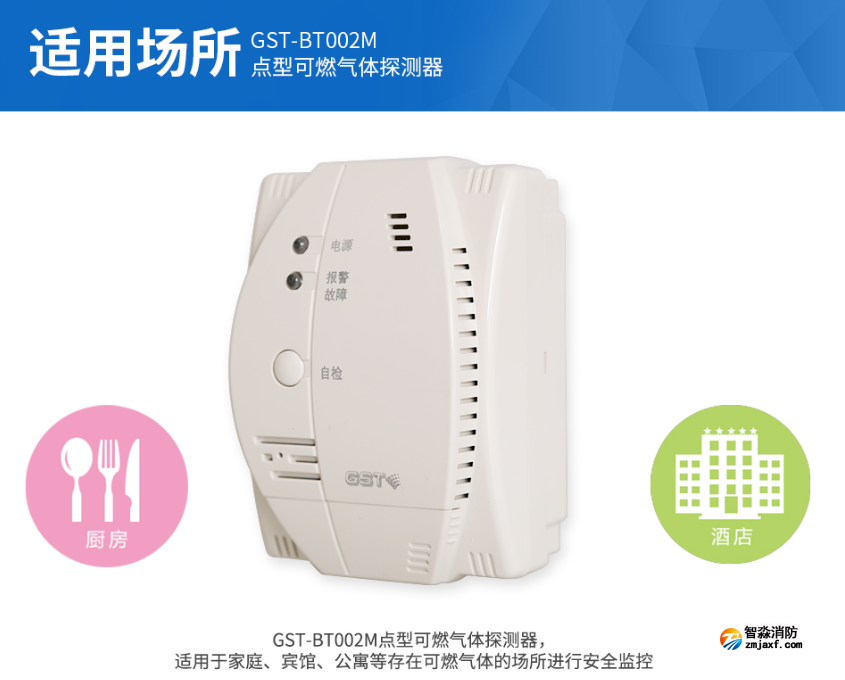

　　GST-BT002M测量范围为0～100％LEL的点型可燃气体探测器用于检测可燃气体的泄漏，适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控，可与本公司生产的火灾报警控制器组网连接。

　　产品型号命名规则如下：

二、GST-BT002M特点

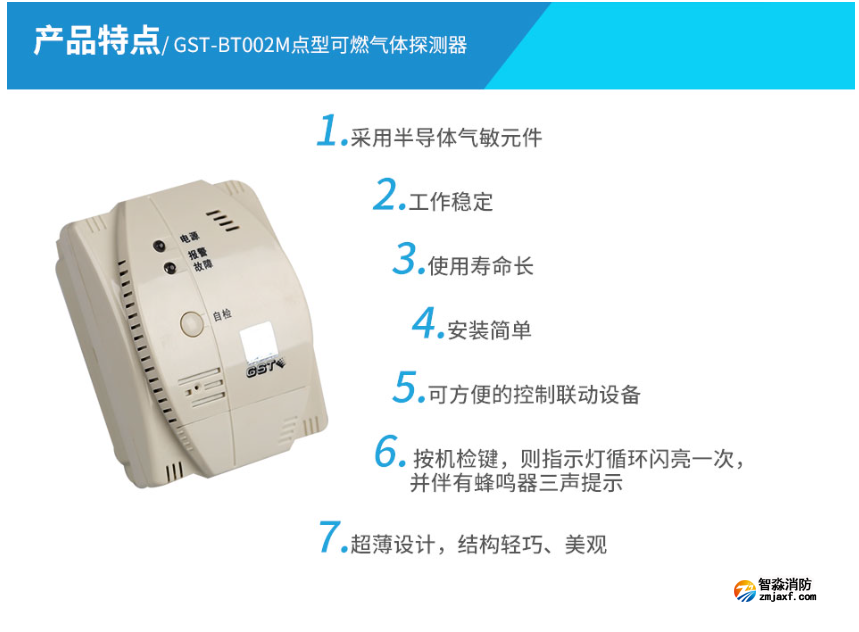

　　采用半导体气敏元件，工作稳定，使用寿命长，安装简单。

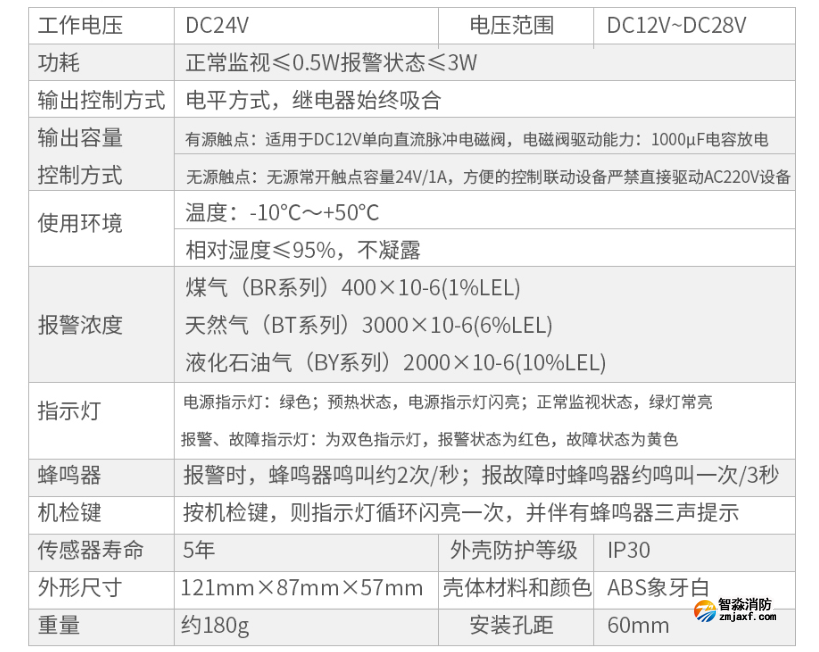

三、GST-BT002M技术特性

　　1.工作电压：DC24V

　　电压范围：DC12V~DC28V

　　2.功耗：

　　GST-BT002M：正常监视≤0.5W报警状态≤3W

　　3.输出容量及控制方式：

　　有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电

　　无源触点(带K输出型GST-BT/R001M及GST-BT/R002M探测器有此触点)：无源常开触点，容量24V/1A，可方便的控制联动设备，严禁直接驱动AC220V设备。

　　4.报警浓度：

　　天然气（BT系列）3000×10-6(6%LEL)

　　煤气（BR系列）400×10-6(1%LEL)

　　液化石油气（BY系列）2000×10-6(10%LEL)

　　5.指示灯：

　　电源指示灯：绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮。

　　报警、故障指示灯：为双色指示灯，报警状态为红色，故障状态为黄色。

　　6.蜂鸣器：

　　报警时，蜂鸣器每秒鸣叫约2次；报故障时蜂鸣器约每3秒鸣叫一次。

　　7.机检键：

　　按机检键，则指示灯循环闪亮一次，并伴有蜂鸣器三声提示。

　　8.传感器寿命：5年

　　9.使用环境：温度：-10℃~+50℃

　　相对湿度≤95%，不凝露

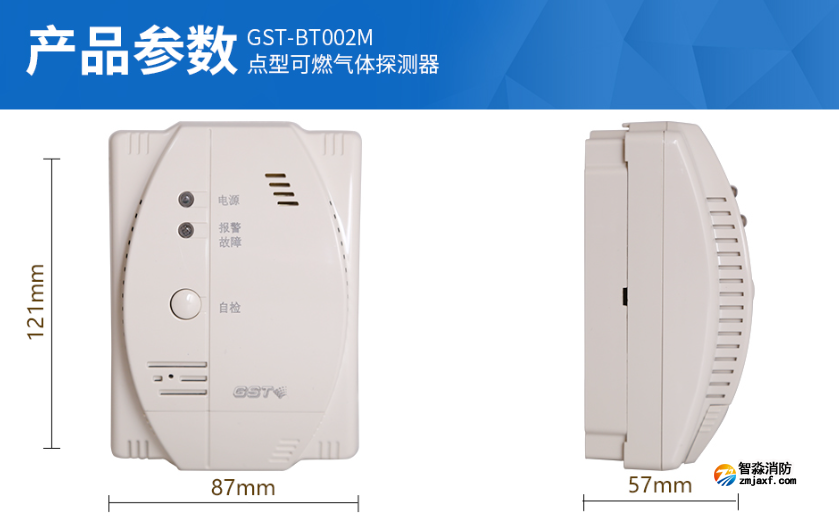

　　10.外形尺寸：

　　GST-BT/R001M外形尺寸：

　　φ108mm×55mm

　　GST-BT/Y/R002M外形尺寸：

　　121mm×87mm×57mm

　　11.外壳防护等级：IP30

　　12.壳体材料和颜色：ABS象牙白

　　13.重量：约180g

　　14.安装孔距：60mm

　　15.执行标准：GB15322.1-2003（BT、BY系列）

四、GST-BT002M结构特征及工作原理:

　　1.探测器外形示意图如下图所示。

安装方法：

　　首先将探测器底座固定在86H50预埋盒上（注意底座的安装方向：应将底座上的箭头向上安装），然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如下图所示。

其对外接线端子示意图如下图所示。

　其中：

　　D1、D2：接电源总线，无极性

　　Z1、Z2：接信号总线，无极性

　　K1、K2：无源常开触点，在报警时触点闭合

　　V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲

　　布线要求：信号线Z1、Z2，K1、K2及V＋、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。

　　2.工作原理

　　内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使此类探测器工作更加稳定，安全可靠。
