海湾JT-GST001M家用可燃气体探测器
一、海湾JT-GST001M家用可燃气体探测器概述
海湾JT-GST001M家用可燃气体探测器可替代海湾消防原GST-BT001M型号。
海湾JT-GST001M家用可燃气体探测器可用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控，检测气体为天然气（CH4甲烷），为吸顶安装方式。
二、海湾JT-GST001M家用可燃气体探测器技术参数
| 电源电压 | DC24V 无极性 允许范围：DC16V~DC28V |
| 总线电压 | 总线24V 无极性 允许范围：16V～28V |
| 电源功耗 | 正常监视功耗≤0.5W 报警状态功耗≤1W |
| 总线电流 | 监视电流≤1mA 报警电流≤2mA |
| 输出容量 | 一组无源常开输出触点，容量3A 30VDC/1A 125VAC |
| 探测气体浓度 | 甲烷（天然气） 10%LEL |
| 量程 | 0-20%LEL |
| 响应时间 | ≤30s |
| 指示灯 | 正常监视指示灯：绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮。 报警、故障指示灯：为双色指示灯，报警状态为红色指示灯闪亮，故障状态黄色指示灯常亮，传感器寿命到期时黄色指示灯闪亮。 |
| 蜂鸣器 | 报警时，蜂鸣器每秒鸣叫约2次；报故障时蜂鸣器约每10秒鸣叫一次 |
| 自检键 | 按自检键，则指示灯循环闪亮一次，并伴有蜂鸣器三声提示， 自检后10s，常开输出触点闭合，5s后断开 |
| 传感器寿命 | 累计工作时间满5年 |
| 报警历史信息记录 | 探测器报警记录：200条 探测器报警恢复记录：200条 探测器故障记录：100条 探测器故障恢复记录：100条 探测器掉电记录：100条 探测器上电记录：100条 气体传感器失效记录：1条 |
| 使用环境温度 | -10℃~ +55℃ |
| 相对湿度 | ≤95%，不凝露 |
| 外形尺寸 | Φ108mm×55mm |
| 外壳防护等级 | IP30 |
| 壳体材料和颜色 | ABS，象牙白 |
| 重量 | 约 180g |
| 安装孔距 | 60mm |
| 执行标准 | GB 15322.2-2019 |
三、海湾JT-GST001M家用可燃气体探测器安装位置

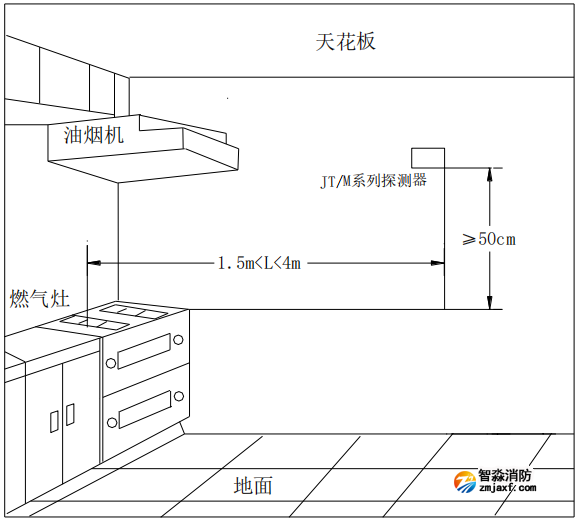

探测器的安装位置（如下图）应根据所使用的燃气及灶具的位置等实际情况具体分析决定，但要遵循以下原则：
（1）探测器应与灶具安装在同一房间内；
（2）对于壁挂安装的探测器，JT/M系列探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm（因为天然气和人工煤气比较轻，在空气中会向上浮动，首先在房间上方聚集）。
（3）探测器安装位置应距燃气源或灶具1.5m至4m之间。
四、海湾JT-GST001M家用可燃气体探测器接线端子说明
海湾JT-GST001M家用可燃气体探测器接线
其中：
D1、D2：电源线，无极性；
Z1、Z2：总线，无极性；
K1、K2：常开无源输出触点，在报警时触点闭合。
五、海湾JT-GST001M家用可燃气体探测器操作使用
1.线路连接好后经检查无误，接通电源，蜂鸣器鸣响一声后绿色指示灯开始闪亮，探测器预热约4min后进入正常监控状态。正常工作时，绿灯常亮。
2.报警：当空气中的可燃气体浓度超过报警设定值时，探测器会发出较急促的“嘀、嘀”的声音信号，报警指示灯（红色）闪亮，同时K1、K2闭合。当可燃气体浓度达到报警设定的浓度以下时，探测器会自动解除报警声光信号，K1、K2自动断开。
3.报警处理：当探测器报警时，立即打开窗户使室内空气流通，熄灭所有火源，不要制造火源，避免开关各种电器，检查气体泄露原因，并及时请专业人员修理。
4.传感器使用寿命到期：探测器工作的同时会对传感器的使用时间进行计时，当累计使用时间达到5年的寿命时，探测器将会提醒用户传感器寿命到期，此时黄色指示灯闪亮，同时与探测器配接的可燃气体报警控制器也会有相应传感器到期的提醒。虽然传感器寿命到期后，探测器仍然具有报警功能，但建议用户必须尽快对探测器进行更换。
5.报警测试方法：JT-GST001M型号探测器可用打火机对其进行测试，测试时打火机距离探测器应大于10cm；禁止用打火机近距离对探测器进行测试。
