声光警报器在GST5000消防主机输出设置及接线说明
一、警报器输出设置
控制器主板右下角有XS3和XS4插针，通过对这两个插针的设置可以改变警报器的输出方式：
输出状态 | 硬件设置方法 | 输出 | |
正常监视状态 | 火警状态 | ||
有源输出 | 短接XS4 短接XS3的1、2，4、5 | S+、S-输出-15V | S+、S-输出24V，可为外部控制设备供电(最大输出500mA) |
无源常闭输出 | 不短接XS4 短接XS3的3、4，5、6 | S+、S-闭合 | S+、S-断开 |
无源常开输出 | 不短接XS4 短接XS3的2、3，5、6 | S+、S-断开 | S+、S-闭合 |
二、 警报器输出接线说明

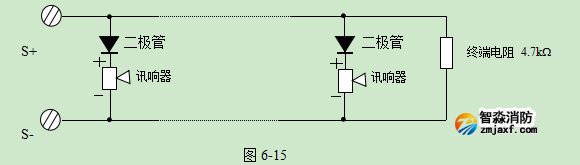

声光警报器接线如图6-15所示。
操作说明：将终端电阻取下并保存好，然后接线，接线时要注意极性，在每个声光警报器输出回路的末端配接4.7kW电阻。
