海湾GST5000消防主机系统调试功能说明

       为了方便系统调试，本控制器提供工作状态选择功能，在调试工作状态下可以进行总线设备定点调试、数字化设备重码检测、数字化设备特性设置、数字化设备编码在线修改、随时设备注册、总线报警功能检查、回路板屏蔽等操作。

       应特别指出：在调试状态下，不对注册到的总线设备进行备份，因此对于在控制器掉电期间发生丢失或损坏的总线设备，上电后控制器不能发出故障警报。因此，调试状态提供的这些功能仅限于在调试时使用。

       海湾GST500/ GST5000消防主机控制器界面显示相同，以GST5000火灾报警控制器显示界面为例说明。

一、进入和退出调试状态

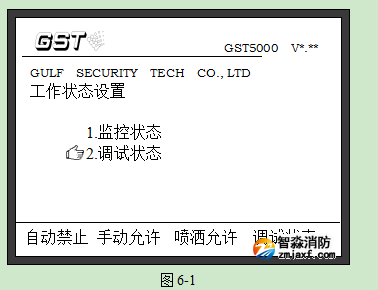

进入系统设置菜单（如图5-2），选择“工作状态设置”菜单（如图6-1）：

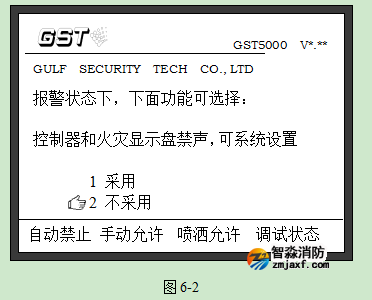

按“△＝”或“＝▽”键选择图标指向调试状态，确认后便进入了调试状态，在调试状态下界面题头中多了“调试”字样。进入调试状态后，液晶屏显示图6-2所示的界面，此时可通过“△＝”或“＝▽”键进行图中所述的功能选择，确认后控制器便工作在该状态下。

    当调试结束正式使用控制系统时，应保证在控制器注册无误的情况下，重新进入这个菜单并选择正常监控状态，以保证控制器已注册到的设备在以后的关开机操作时，注册设备丢失，控制器可产生故障警报，以便提醒操作人员注意！

二、总线设备调试

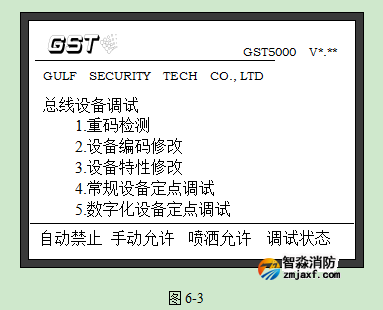

 进入系统设置菜单（如图5-2），选择第八项“总线设备调试”菜单后，控制器便进入总线设备调试选择菜单（如图6-3）。

三、重码检测功能

系统支持总线重码检测功能，通过重码检测操作可以识别出数字化与数字化设备、数字化与常规非数字化设备之间的重码设备号与重码个数，并且重码设备手动可查，查询方法见第4章。

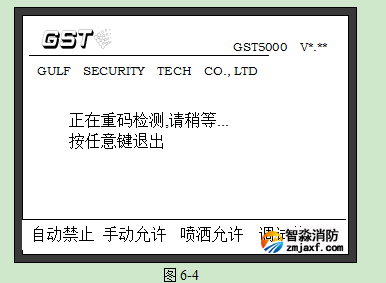

重码检测过程中，屏幕显示如图6-4，检测完毕后退回到图6-3所示界面。

四、设备编码修改功能

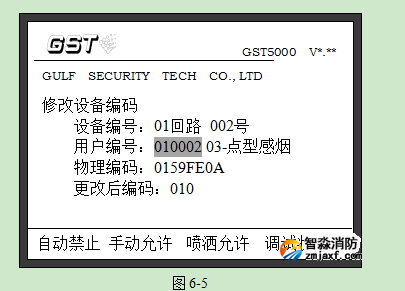

对于数字化总线设备，系统提供了设备编码在线修改功能，该功能为工程安装、调试提供了极大的方便，由其在总线设备已经安装到现场，需要对某个设备的编码进行修该时，工程人员无需将设备拆下，只需在控制器进行简单操作，就可完成对设备的编码修改。操作界面如图6-5所示。

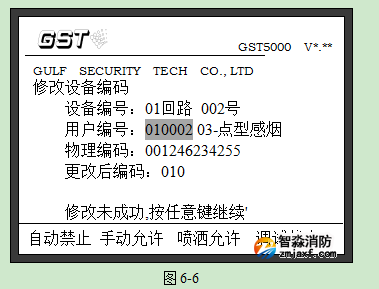

   输入所要修改的设备编码，按“确认”键后，屏幕显示该设备的用户编码和物理编码，物理编码即设备内部的产品序列号，按“TAB”键，输入更改后的编码并确认，如图中的01回路002号点型感烟探测器的编码将会被改成10号。若修改不成功，系统将提示图6-6所示界面。

执行编码修改操作时需小心谨慎，防止出现误操作。

五、设备特性修改功能

对于数字化总线设备，系统提供了设备特性在线修改功能。

针对感烟探测器，设备特性指的是三级灵敏度：01级、02级、03级

针对感温探测器，设备特性指的是A1S、A1R、A2S、A2R、BS、BR、6种探测类型。

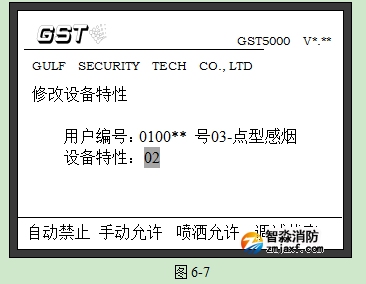

修改界面如图6-7所示。

通过使用“*”统配符可以批量修改设备特性，如图输入用户编码0100** 03-点型感烟，设备特性02（02级灵敏度），确认后，则系统中用户编码前四位是0100的所有点型感烟探测器的灵敏度级别将被改成02级。

六、常规设备定点调试

      在常规设备定点调试状态下，可以对指定的回路和一次码的设备进行定点调试。不论该设备是否已注册，都可以显示该设备的正常巡检和模拟量脉宽。

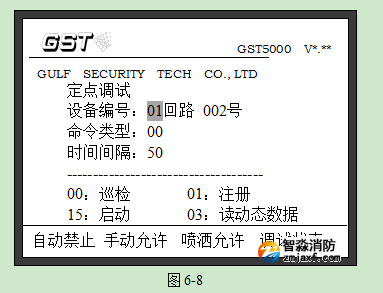

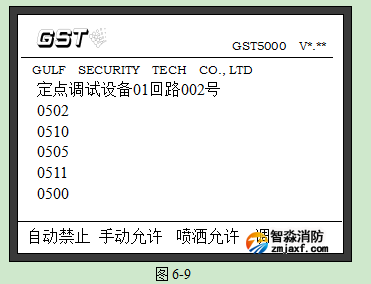

   在“时间间隔”项中输入“1~99”之间的数字，输入的数字越小，表示执行命令的时间间隔就越短。输入完成并确认后，屏幕将显示设备的回码信息，通过定点调试，可以清楚地了解总线的通讯情况，实时监测探测器类设备的环境采样值。如图显示01回路002号设备的回码信息。

七、数字化设备定点调试

在数字化设备定点调试状态下，可以对指定的回路和一次码的设备进行数字化定点调试。

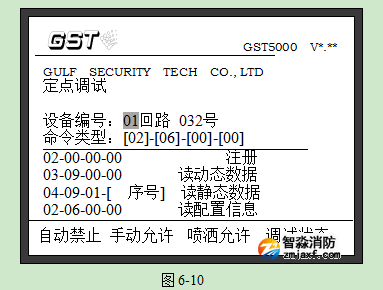

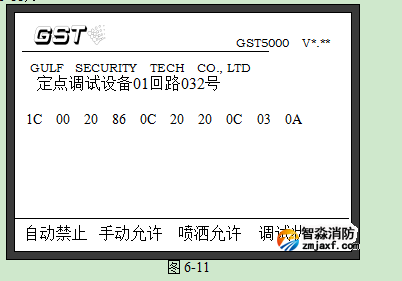

如图6-10所示界面输入设备编号01回路032号和读配置信息命令后，确认，屏幕显示设备的返回信息（如图6-11）。

返回信息共10位16进制的数，其中：

注册返回信息：第7－10位共四个数，为设备的标识码。

动态数据返回信息：第7位为返回的动态数据值。

静态数据返回信息：第7位为返回的静态数据值。

注：其它位数值待用，无意义。
