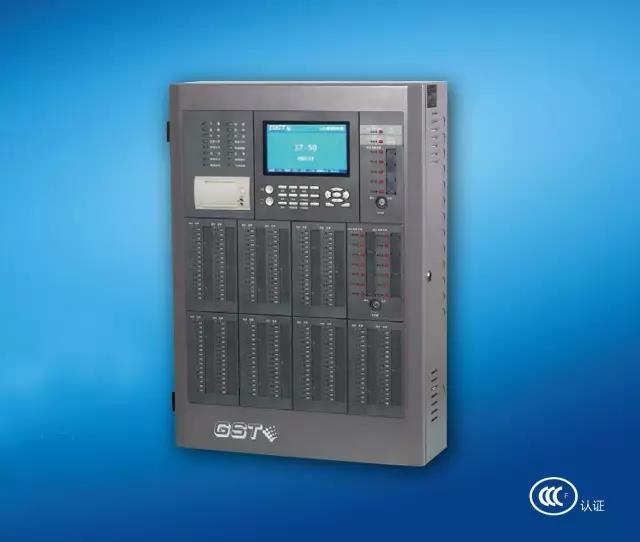

海湾JB-QB-GSTN1500火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN54-2和EN54-4的相关要求而设计的新一代报警联动一体化智能控制器。
JB-QB-GSTN1500火灾报警控制器（联动型）采用壁挂式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用7寸真彩液晶作为显示平台，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编程能力，最大容量为6个回路总计1452个总线制报警联动控制点。JB-QB-GSTN1500火灾报警控制器（联动型）可与我公司生产的各类开关量型、模拟量型、数字智能型火灾探测器和控制模块连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
一、主要特点
单机容量大：最多支持6个回路板，系统最大容量达到1452点。
运行速度快：多个32位处理器并行工作。
存储容量大：支持最多达12000条运行记录的存储，及时记录控制器收到的各种信息以及所进行的人为操作，方便火情与事故追述。
人机交互更加简便：采用7寸真彩液晶显示屏，800x480分辨率，图形化界面显示信息更加直观。
系统更加稳定可靠：不同回路板之间的任意两个回路实现电气隔离，在最大程度上减少了回路之间的干扰。
电源更加节能环保：模块式开关电源可在宽主电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。
联网功能更加强大：同一级可实现240台控制器联网，在一台控制器上可以方便的查看其他控制器上的设备信息。
后续升级更加便捷：支持USB在线程序升级。
二、技术参数
|
显示器 |
7寸真彩液晶，800x480分辨率 |
|
回路容量 |
可根据工程需求配置为2回路（484点）、4回路（968点）、6回路（1452点） |
|
手动盘 |
可以根据工程需求配置为32、64、96、128、160、192、224路 |
|
直控盘 |
可以根据工程需求配置为5路、19路 |
|
对外辅助输出 |
0.5A/24V |
|
声光警报器输出 |
带检线200mA/24V，1路 |
|
火警继电器输出 |
常开、常闭可设置，1路 |
|
通讯板 |
CAN联网板、RS485联网板、显示盘通讯板、RS232/422可选的CRT通讯板任意组合与数量配置（同时最多支持5块通讯板） |
|
打印机 |
高速热敏打印机，可选配 |
|
运行环境 |
相对湿度≤95％，不凝露；温度：0℃~+40℃ |
|
安全防护等级 |
IP30 |
|
蓄电池 |
16Ah/12V，2节 |
|
功 耗 |
空载：30W；满载状态：38W(2回路)、46W(4回路)、52W(6回路) |
|
安装方式 |
壁挂 |
|
尺 寸 |
500mm×170mm×700mm |
|
重 量 |
25KG |
三、应用
学校、住宅楼、医院、写字楼、酒店、商场等
四、可选设备
手动盘控制板：每块板可扩展32个手动键，最多可设置6块
直控盘控制板：每块板可扩展14路，最多可增配1块
INET-GSTN652联网卡：标准CAN通讯
INET-GSTN651通讯卡：显示盘通讯板，RS485通讯方式
INET-GSTN654通讯卡：图形显示装置通讯板，RS422/RS232通讯方式
