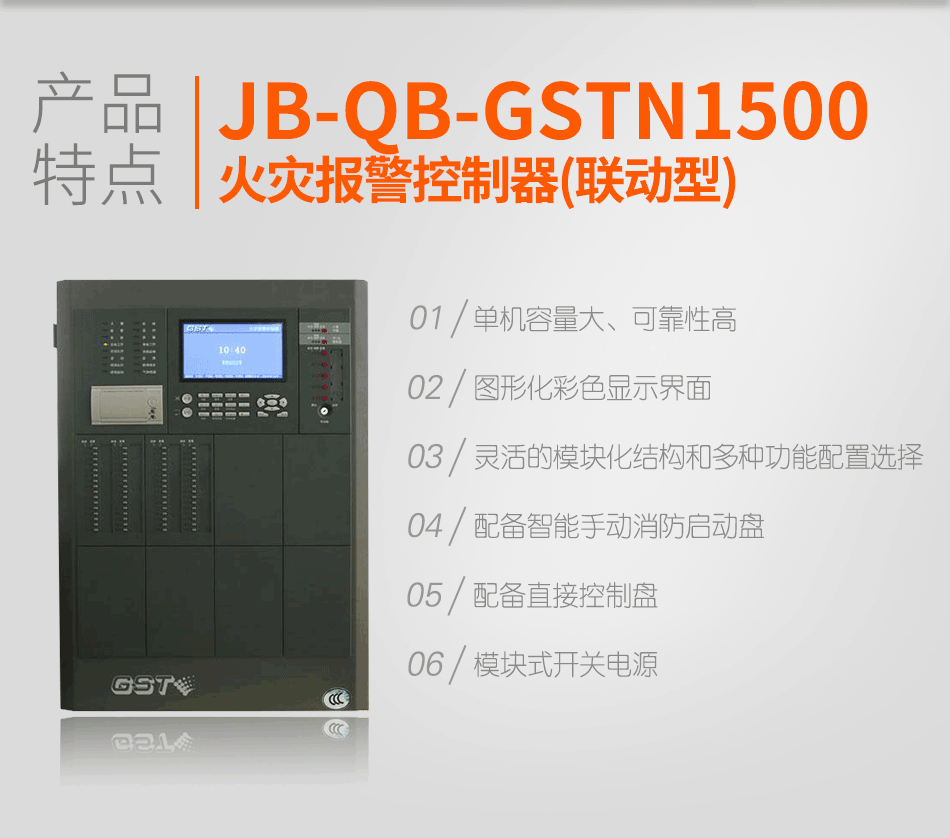

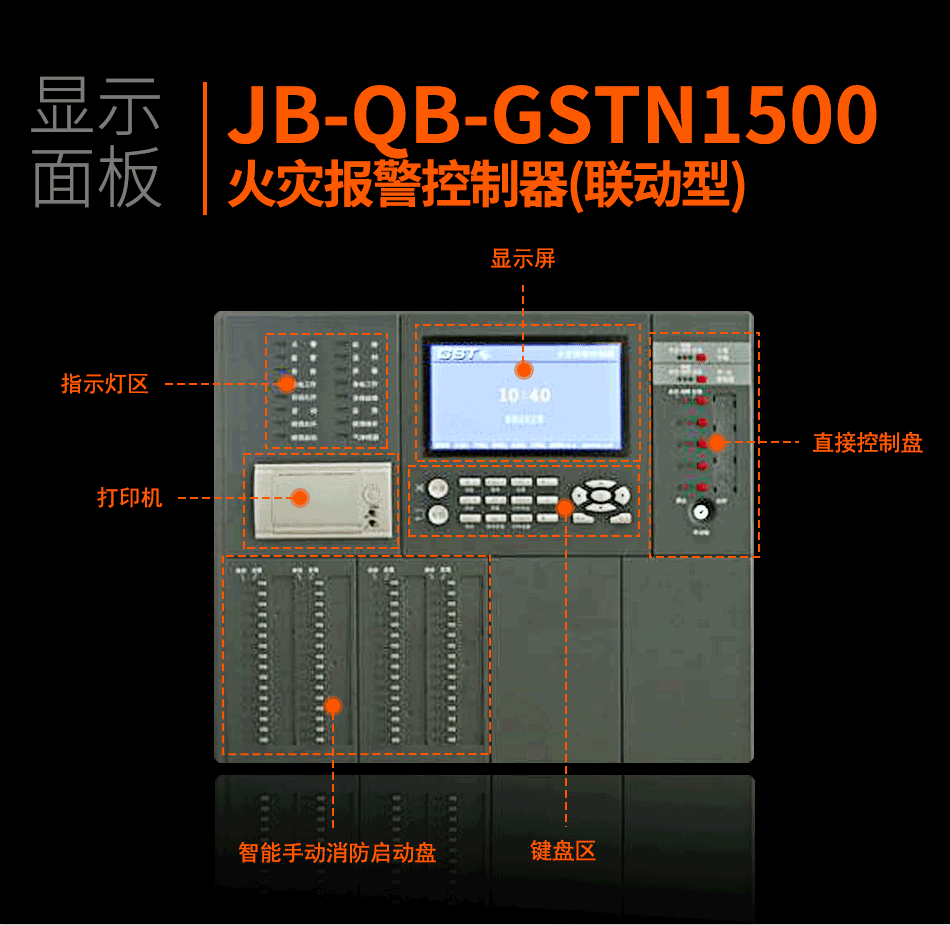

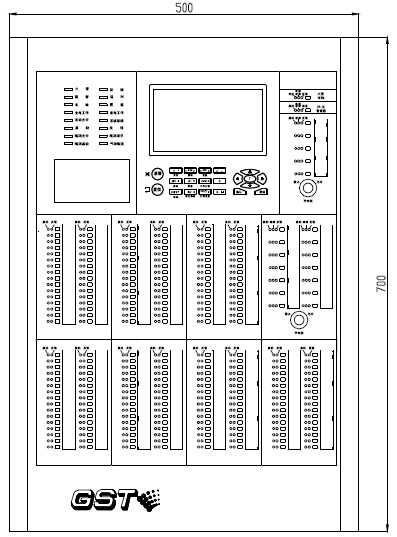

图1

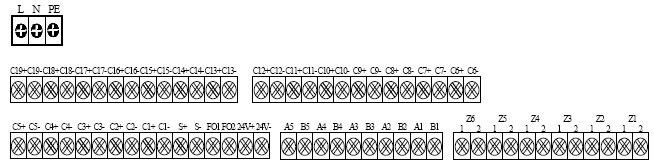

控制器外接线端子示意图如图2所示：
图2
端子说明：
L、N、PE：交流220V接线端子及机箱保护接地线端子；
Zn_1、Zn_2（n=1~6）：探测器总线（无极性）；
An、Bn（n=1~5）：火警传输设备、火灾显示盘、控制器联网设备的通讯总线；
火警传输A、B：连接火警传输设备通讯总线端子（选配）；
火灾显示盘A、B：连接火灾显示盘的通讯总线端子；
CAN联网H、L：连接其它各类控制器的通讯总线端子（选配）；
24V+、24V-：24V/0.5A辅助电源输出端子；
FO1、FO2：火警输出端子，触点输出（可设置为常开或常闭），触点最大容量2A/30VDC或1A/125VAC；
S+、S-：警铃输出端子，24V/0.2A有源输出；
Cn+、Cn-（n=1~19）：直控输出端子。
布线要求：接线宜采用BV铜芯导线，1.0mm²≤导线截面积≤2.0mm²。
四、产品参数对比-N1500与GST500壁挂主机对比：
|
外观与配臵 |
JB-QB-GST500控制器 |
||
|
主CPU |
32位高速处理器 |
8位低速单片机 |
|
|
回路板与监控点 |
支持1、2、3块双回路板。最大点数1452 |
支持1块双回路板，最大点数484 |
|
|
手动盘数量 |
标配64路，可最多扩至256路（32*8块） |
标配64路，不能扩展 |
|
|
直控点数量 |
标配6路（其中一路为声光警报输出），可扩至20路 |
标配10路，不能扩展 |
|
|
按键形式 |
橡胶按键 |
面膜按键 |
|
|
记录容量 |
10000条历史记录 |
1000条历史记录 |
|
|
安装与布线 |
显示器 |
7寸真彩800x480分辨率液晶显示器 |
5.7寸单色320x240显示器 |
|
安装方式 |
壁挂式安装 |
壁挂式安装 |
|
|
配接广播电话 |
不能 |
不能 |
|
|
配接总线制火灾显示盘 |
能 |
不能 |
|
|
直控盘 |
2线配合8302C模块 |
3线 |
|
外观与配臵 |
GST5000 |
||
|
主CPU |
32位高速处理器 |
8位低速单片机 |
|
|
回路板与监控点 |
支持1、2、3块双回路板。最大点数1452 |
最多支持10块双回路板，最大点数4840 |
|
|
手动盘数量 |
标配64路，可最多扩至256路（32*8块） |
标配128路，可扩展 |
|
|
直控点数量 |
标配6路（其中一路为声光警报输出），可扩至20路 |
标配14路，可扩展 |
|
|
按键形式 |
橡胶按键 |
面膜按键 |
|
|
记录容量 |
10000条历史记录 |
1000条历史记录 |
|
|
安装与布线 |
显示器 |
7寸真彩800x480分辨率液晶显示器 |
5.7寸单色320x240显示器 |
|
安装方式 |
壁挂式安装 |
琴台、立柜式安装 |
|
|
配接广播电话 |
不能 |
能 |
|
|
配接总线制火灾显示盘 |
能 |
不能 |
|
|
直控盘 |
2线配合8302C模块 |
3线 |

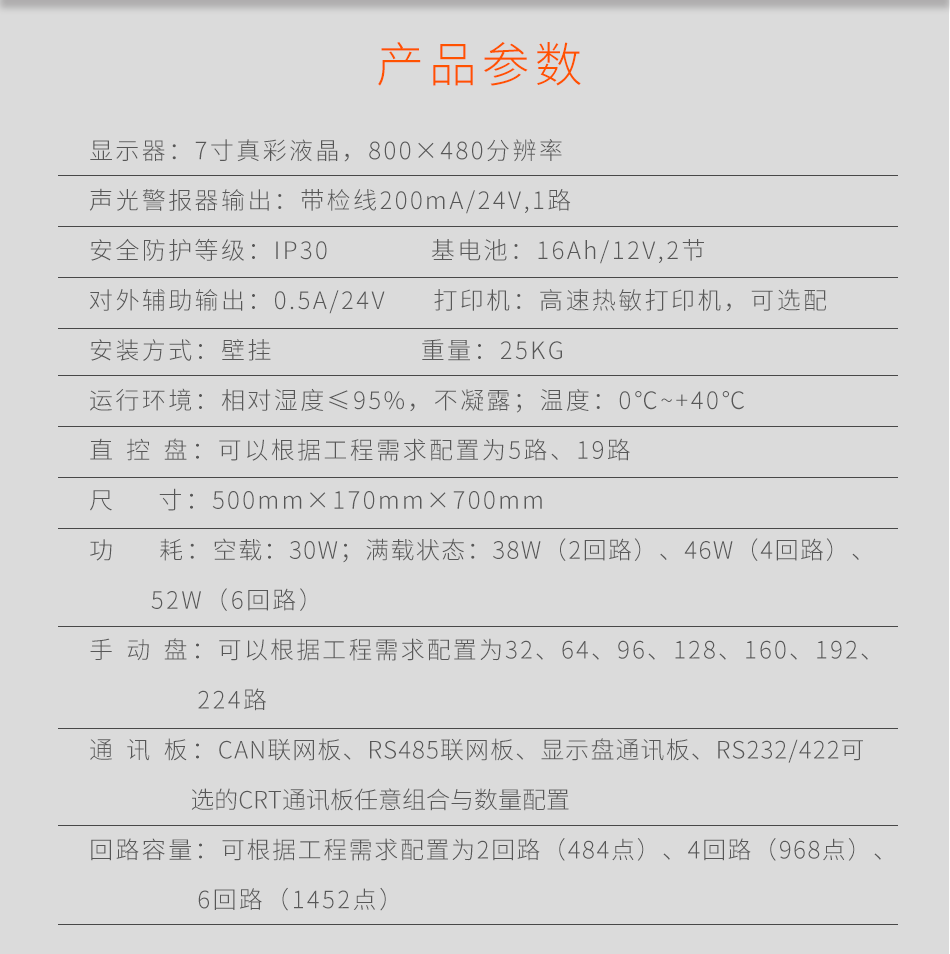

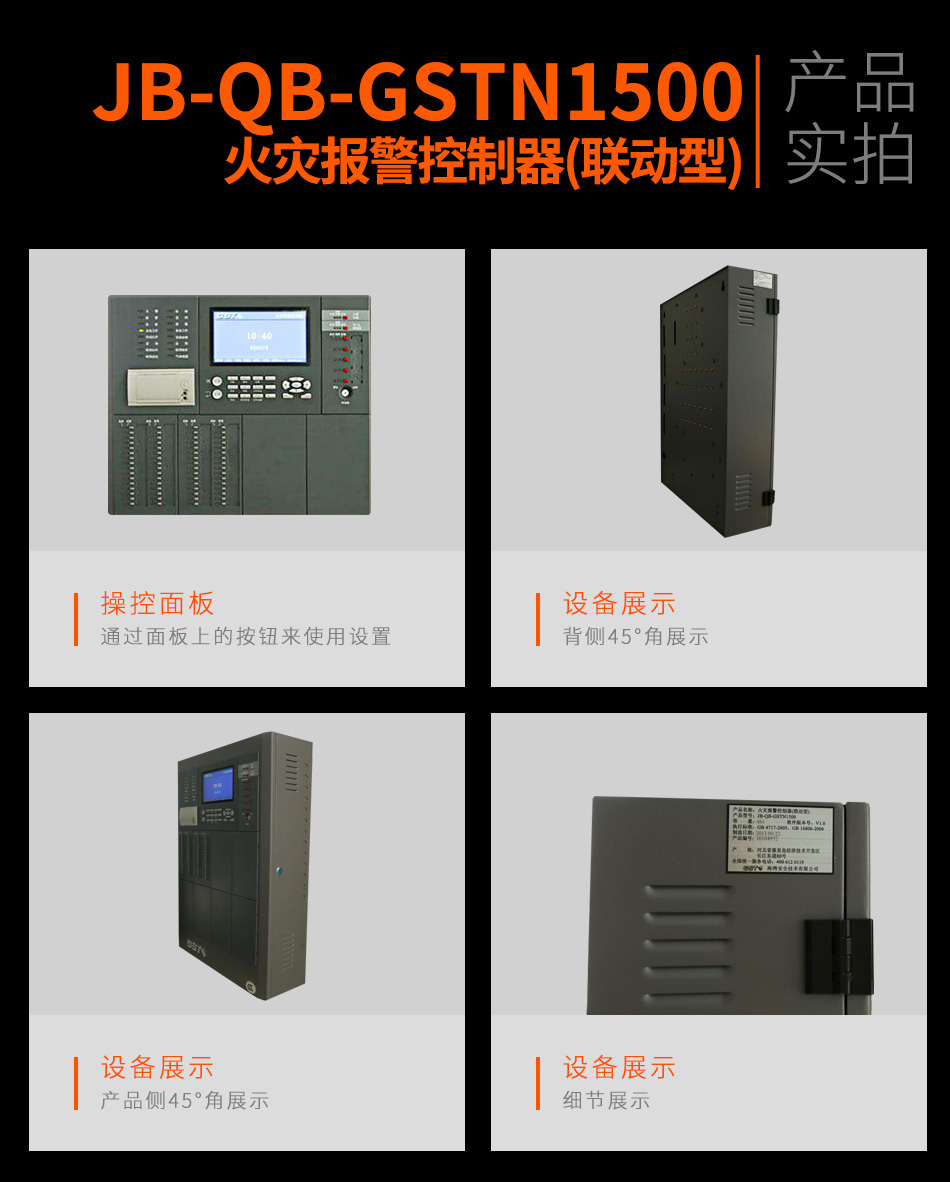

五、JB-QB-GSTN1500火灾报警控制器（联动型）技术参数：
|
显示器 |
7寸真彩液晶，800×480分辨率 |
|
回路容量 |
可根据工程需求配置为2回路（484点）、4回路（968点）、6回路（1452点） |
|
手动盘 |
可以根据工程需求配置为32、64、96、128、160、192、224路 |
|
直控盘 |
可以根据工程需求配置为5路、19路 |
|
对外辅助输出 |
0.5A/24V |
|
声光警报器输出 |
带检线200mA/24V,1路 |
|
通讯板 |
CAN联网板、RS485联网板、显示盘通讯板、RS232/422可选的CRT通讯板任意组合与数量配置 |
|
打印机 |
高速热敏打印机，可选配 |
|
运行环境 |
相对湿度≤95%，不凝露；温度：0℃~+40℃ |
|
安全防护等级 |
IP30 |
|
基电池 |
16Ah/12V,2节 |
|
功耗 |
空载：30W；满载状态：38W（2回路）、46W（4回路）、52W（6回路） |
|
安装方式 |
壁挂 |
|

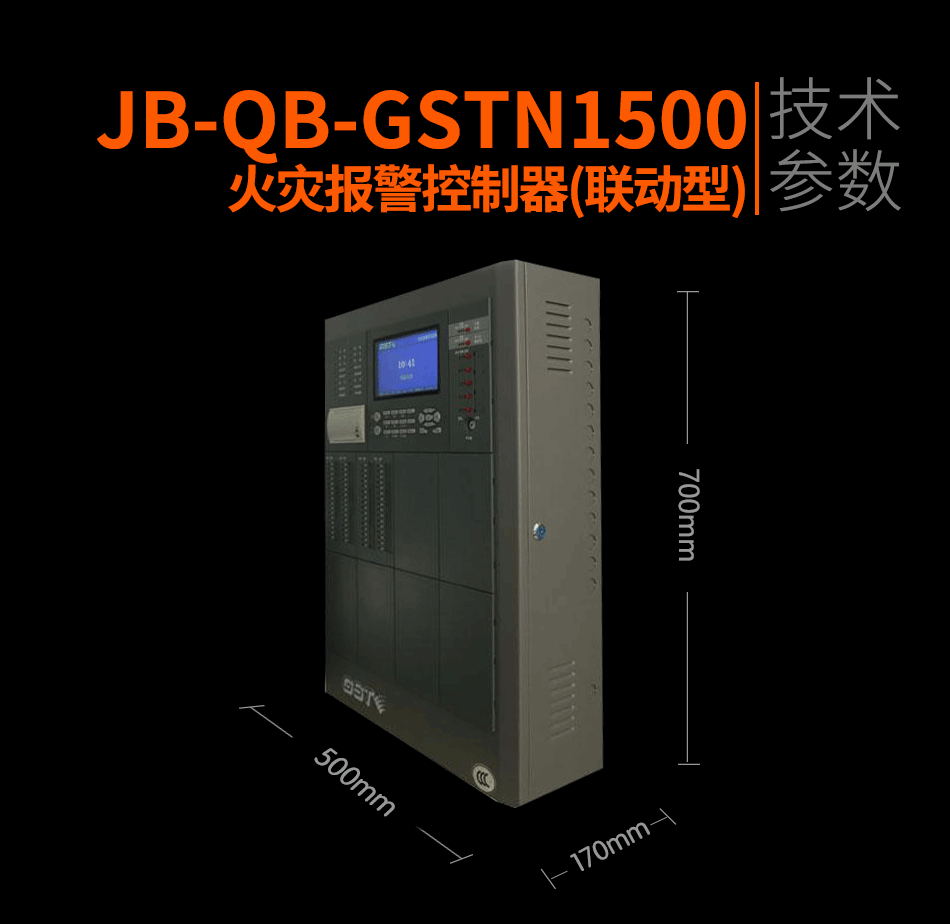

尺寸 |
500mm×170mm×700mm |
|
重量 |
25KG |
