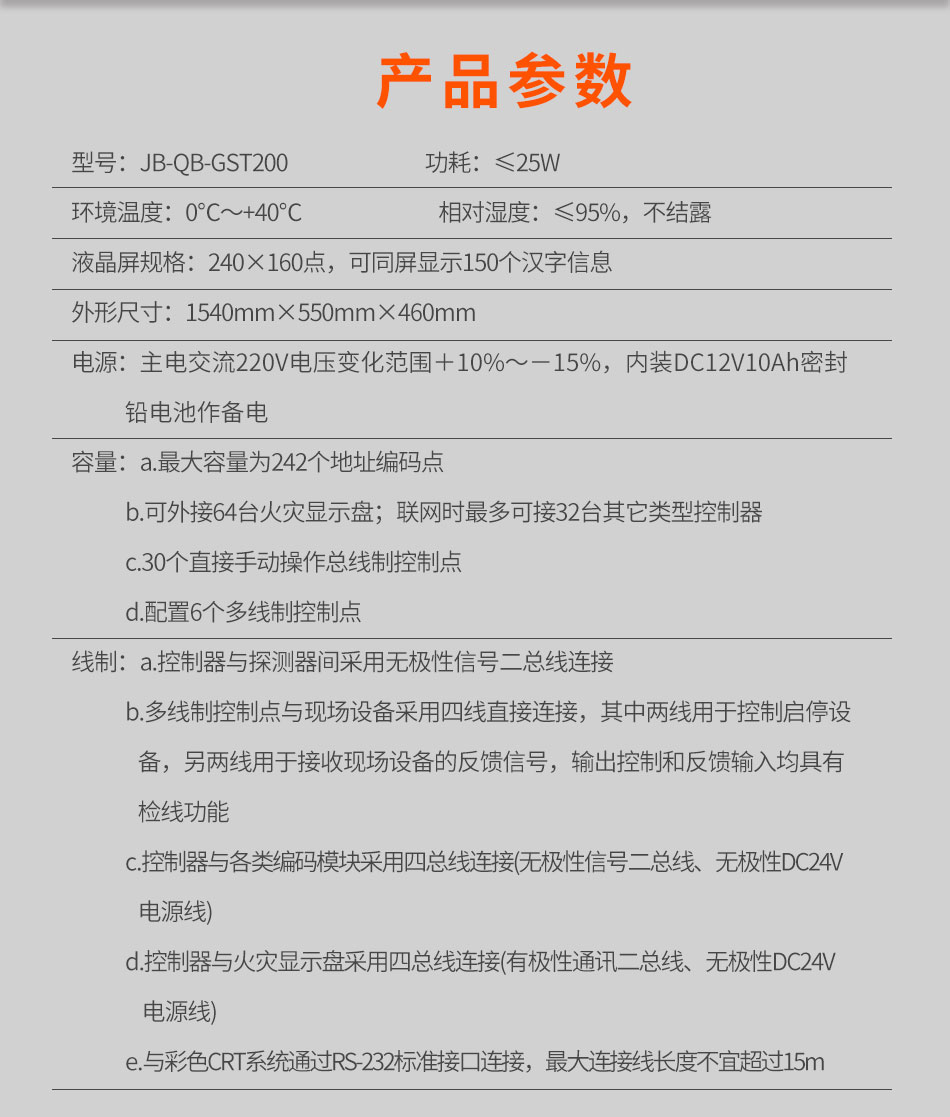

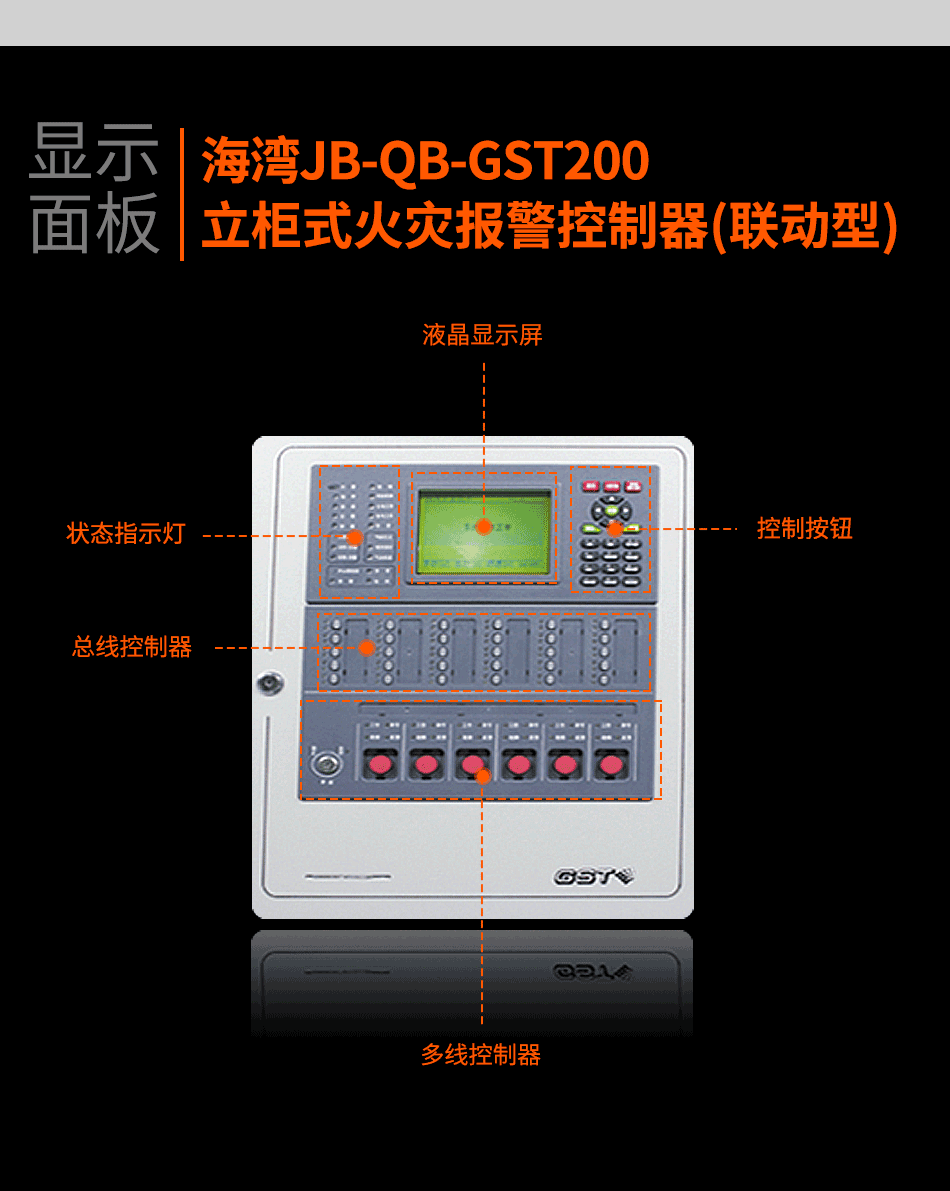

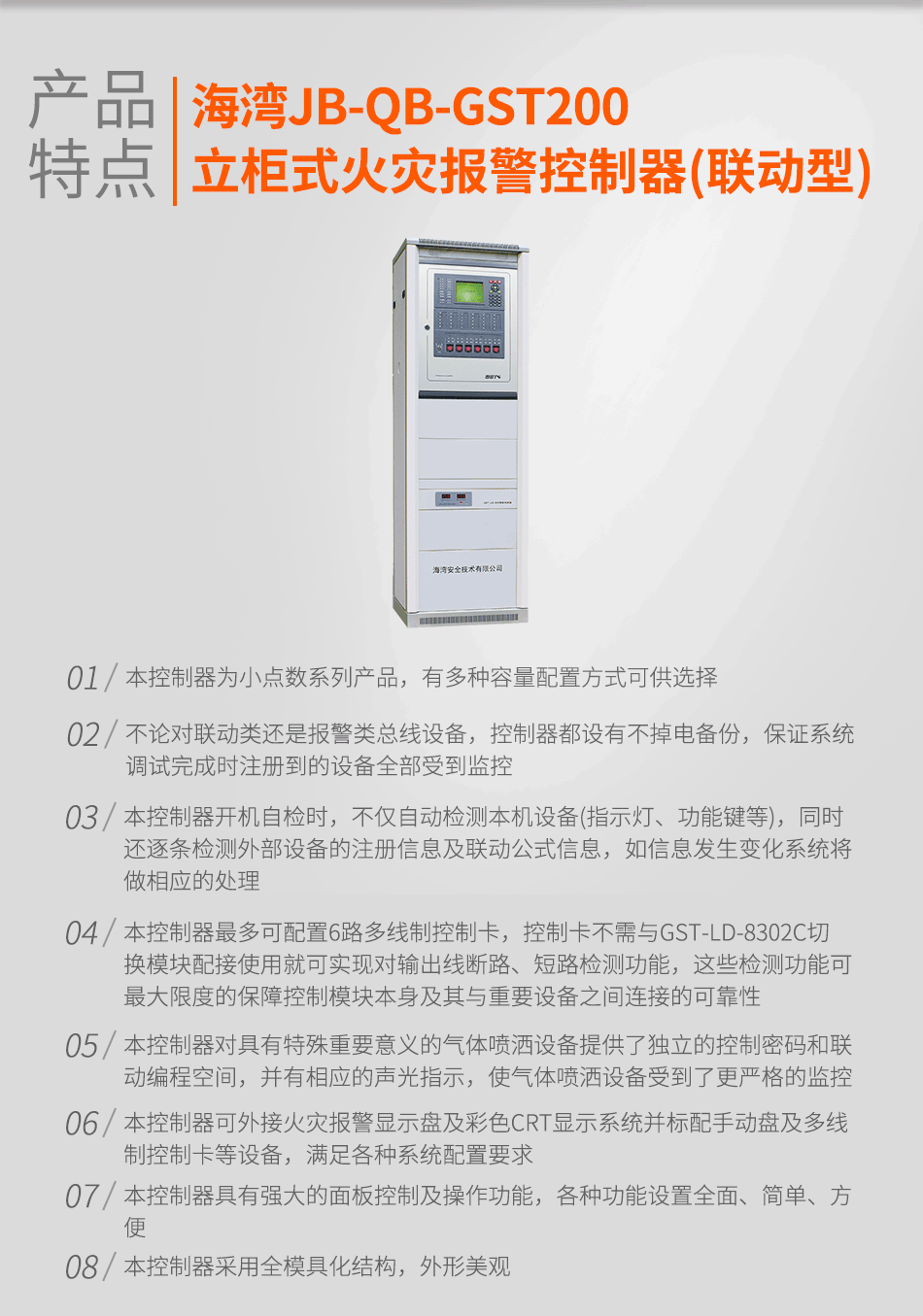

| 型号 | JB-QB-GST200 |
| 液晶屏规格 | 240×160点，可同屏显示150个汉字信息 |
| 控制器容量 |
a.最大容量为242个地址编码点 b.可外接64台火灾显示盘；联网时最多可接32台其它类型控制器 c.30个直接手动操作总线制控制点 d.配置6个多线制控制点 |
| 线制 |
a.控制器与探测器间采用无极性信号二总线连接 b.多线制控制点与现场设备采用四线直接连接，其中两线用于控制启停设备，另两线用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能 c.控制器与各类编码模块采用四总线连接(无极性信号二总线、无极性DC24V电源线) d.控制器与火灾显示盘采用四总线连接(有极性通讯二总线、无极性DC24V电源线) e.与彩色CRT系统通过RS-232标准接口连接，最大连接线长度不宜超过15m |
| 使用环境 |
温度：0℃～+40℃ 相对湿度≤95%，不结露 |
| 电源 | 主电交流220V电压变化范围＋10%～－15%，内装DC12V10Ah密封铅电池作备电 |
| 功耗 | ≤25W |
| 外形尺寸 | 1540mm×550mm×460mm |
三、海湾JB-QB-GST200立柜式火灾报警控制器(联动型)结构特征、安装与布线：

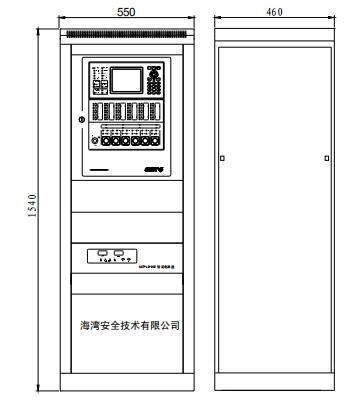

海湾JB-QB-GST200火灾报警控制器(联动型)可采用柜式安装，空间尺寸为12U，外形尺寸示意图如图所示
本控制器外部接线端子如下图：
其中：
L、G、N：交流220V接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上NC短接时，为常闭无源输出；当NO短接时，为常开无源输出；
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出端子，当主板XS8上1、2脚和4、5脚接短路环时，为常开无源输出；当主板XS8上2、3脚和5、6脚接短路环时，为带检线功能有源输出，终端需要接0.25W的4.7kΩ电阻，输出时有DC24V/0.15A的电源输出；
Z1、Z2：无极性信号二总线端子；
24VIN(+、-)：外部DC24V输入端子，可为辅助电源输出提供电源；
24VOUT(+、-)：辅助电源输出端子，可为外部设备提供DC24V电源，当采用内部DC24V供电时，最大输出容量为DC24V/0.3A，当采用外部DC24V供电时，最大输出容量为DC24V/2A；
Cn+、Cn-(n=1~6)：直接控制输出端子，当采用内部DC24V供电时，输出容量为DC24V/100mA，当采用外部DC24V供电时，输出容量为DC24V/1A。带检线功能，需接0.25W4.7kΩ终端电阻，不需与GST-LD-8302C切换模块配接使用。
In1、In2(n=1~6)：无源反馈输入端子。带检线功能，需接0.25W4.7kΩ终端电阻。
布线要求：
a．信号二总线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2
b．通讯总线A、B采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．多线制控制点外接线CN+、CN-、In1、In2采用BV铜芯导线，截面积≥1.0mm2
d．电源线采用阻燃BV线，截面积≥2.5mm2
JB-QB-GST200火灾报警控制器(联动型)安装使用说明书
