海湾GST-LD-8305A 扬声器监视模块接线安装技术

海湾GST-LD-8305A 扬声器监视模块特点

海湾GST-LD-8305A 扬声器监视模块，用于总线制消防广播系统中正常广播和消防广播间的切换。模

块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。

采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电

磁干扰有良好的抑制能力。

总线和消防广播系统隔离，检线抗干扰能力强。

海湾GST-LD-8305A 扬声器监视模块主要技术指标

(1)工作电压：

信号总线电压：总线 24V 允许范围： 16V～28V

(2)工作电流：≤2.5mA

(3)输出容量：每只模块最多可配接 50 个扬声器（型号可选：HY6253 或 HY6251 或 WY-XD5-5 或

XD5-4C 或 BG5-2A 或 HY6257）

(4)线制：与控制器用信号二总线连接；可接入两根正常广播线、两根消防广播线及两根扬声器线

(5)使用环境：

温 度：-10℃～+55℃

相对湿度≤95%，不凝露

(6)外形尺寸：86mm×86mm×41mm（带底壳）

(7)外壳防护等级：IP30

海湾GST-LD-8305A 扬声器监视模块结构特征、安装与布线

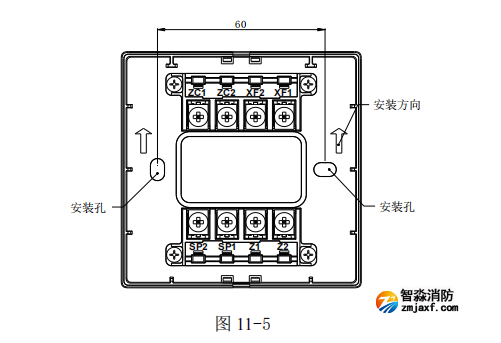

模块的外形尺寸及结构与 GST-LD-8301A 型输入/输出模块相同，安装方法也相同，其对外端子示意

图如图 11-5：

其中：

Z1、Z2：信号总线输入端，无极性。

ZC1、ZC2：正常广播线输入端子。

XF1、XF2：消防广播线输入端子。

SP1、SP2：与扬声器连接的端子。

布线要求：Z1、Z2 可选用 RVS 双绞线，截面积≥1.0mm2；正常广播线 ZC1、ZC2，消防广播线

XF1、XF2 及扬声器连接线 SP1、SP2 均采用 RV 线，截面积≥1.0mm2。布线应与动力电缆、高

低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

应用方法

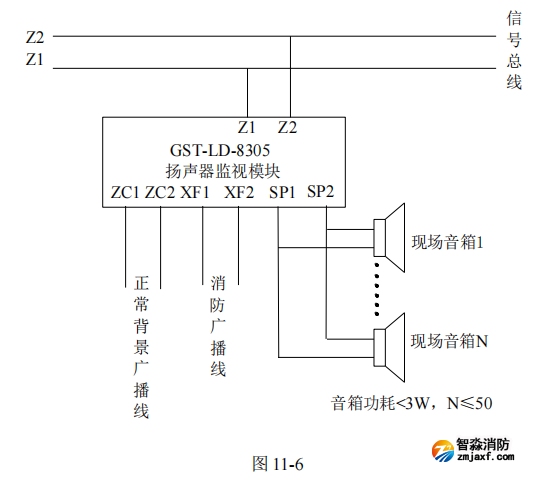

模块在总线制消防广播系统中的应用方法如图 11-6 所示。

注意：

(1)通过编码器写模块地址或功能 4 设置参数 200 时，模块安装到总线上 20s 后会重新标定

扬声器数量状态；通过控制器在线写模块地址或写配置信息 0（此参数和编码器功能 4 相对应）

为 200 时， 20s 后模块会重新标定扬声器数量状态。改写完模块地址或配置信息后如收到控制

器复位命令，模块会立即重新标定扬声器数量状态；

(2) 在待机状态下扬声器数量增加 10 分钟后，模块会重新标定扬声器数量状态；
