JB-QG-GST9000型火灾报警控制器采用柜式(JB-QG-GST9000)结构，其最大容量可扩展到58个242地址编码点的回路，主要特点如下：

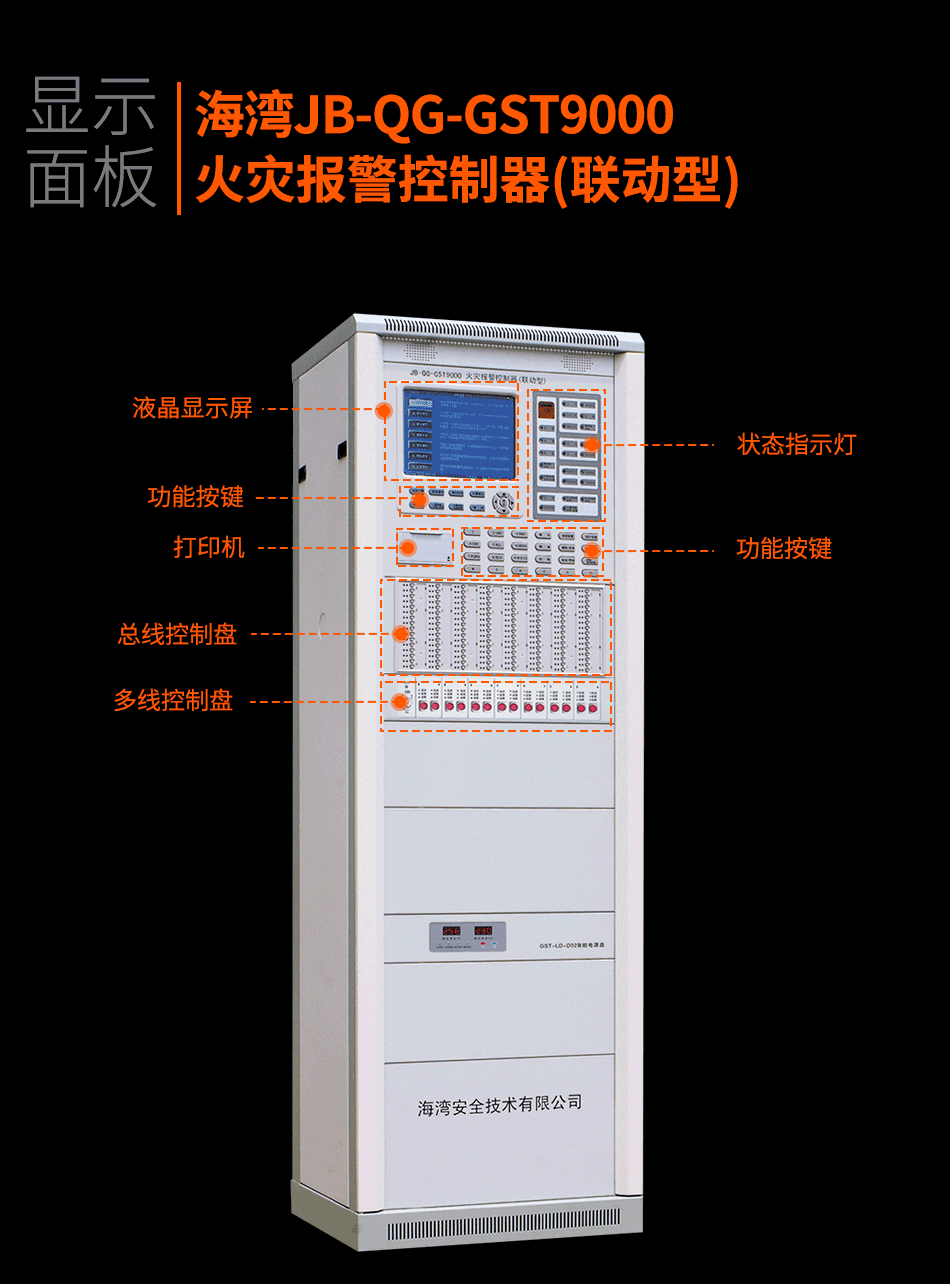

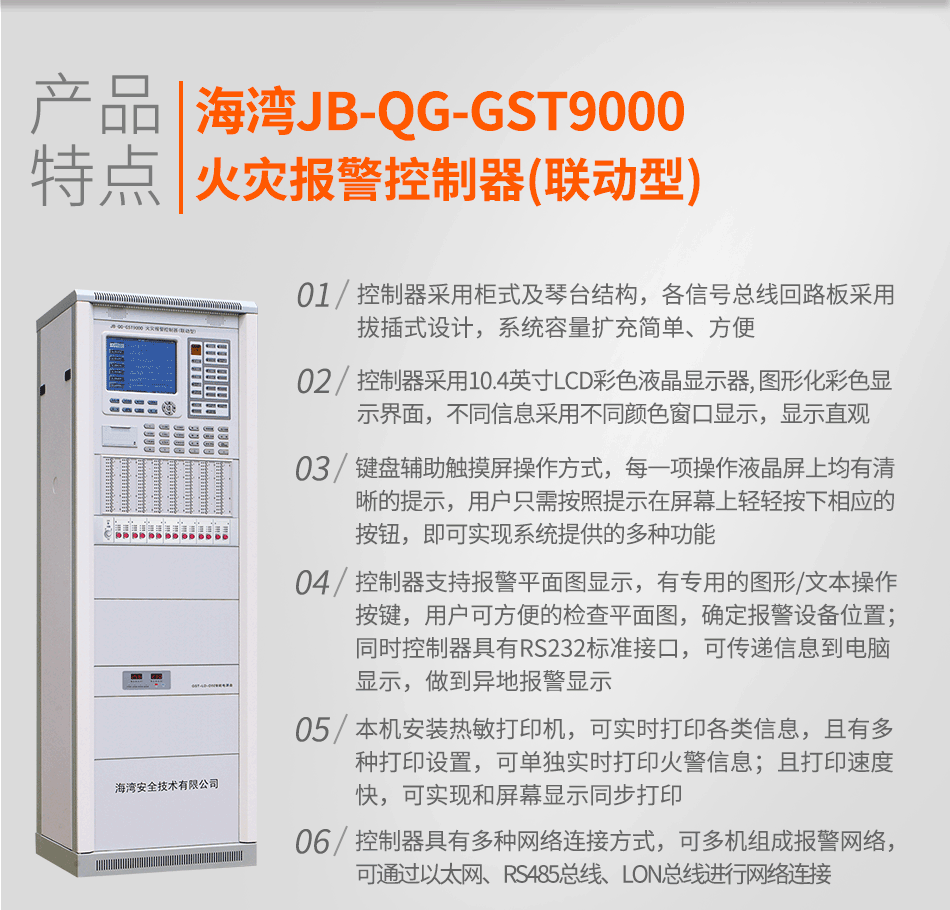

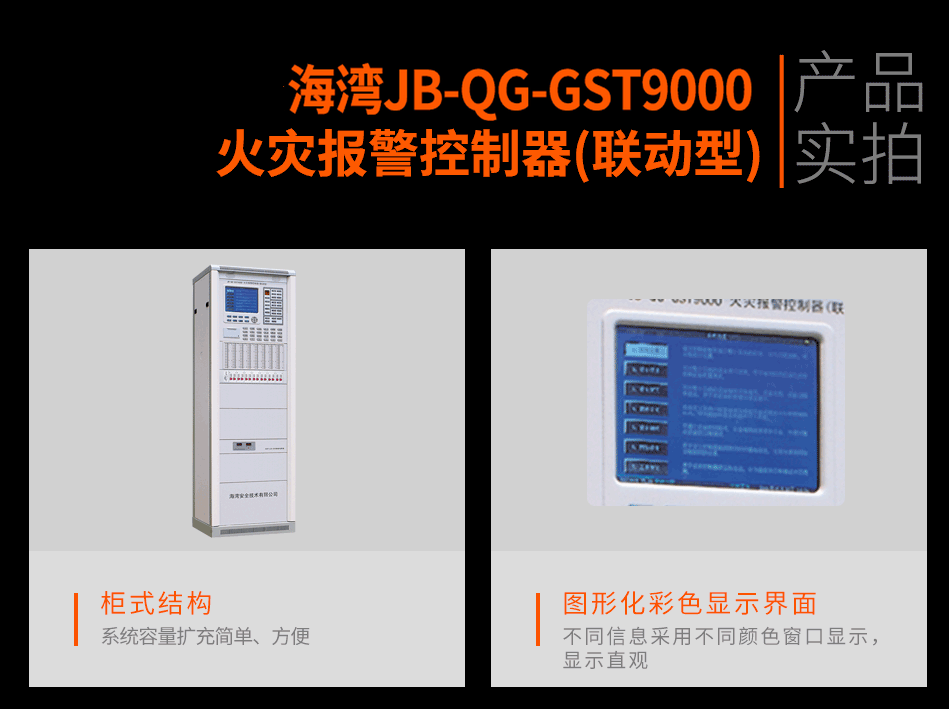

1.控制器采用柜式及琴台结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；
2.控制器采用10.4英寸LCD彩色液晶显示器,图形化彩色显示界面，不同信息采用不同颜色窗口显示，显示直观；
3.键盘辅助触摸屏操作方式，每一项操作液晶屏上均有清晰的提示，用户只需按照提示在屏幕上轻轻按下相应的按钮，即可实现系统提供的多种功能；
4.控制器支持报警平面图显示，有专用的图形/文本操作按键，用户可方便的检查平面图，确定报警设备位置；同时控制器具有RS232标准接口，可传递信息到电脑显示，做到异地报警显示；
5.本机安装热敏打印机，可实时打印各类信息，且有多种打印设置，可单独实时打印火警信息；且打印速度快，可实现和屏幕显示同步打印；
6.控制器具有多种网络连接方式，可多机组成报警网络，可通过以太网、RS485总线、LON总线进行网络连接；
7.包括JB-QG-GST5000型控制器的全部功能。

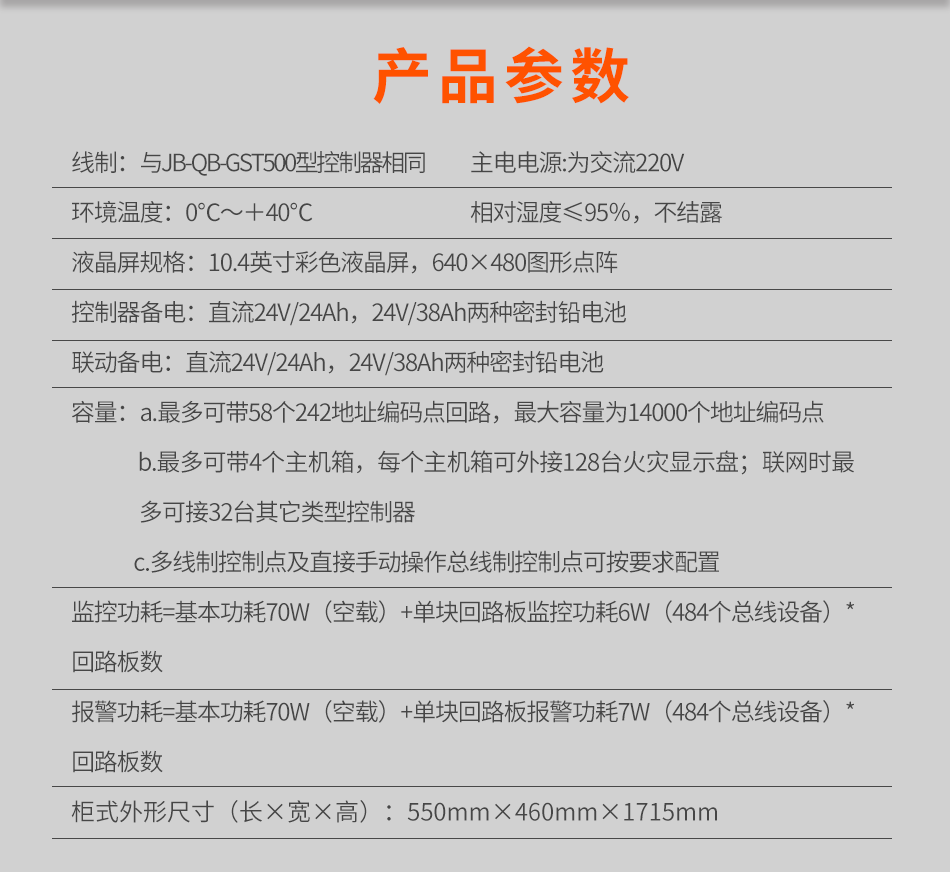

二、海湾JB-QG-GST9000联动型火灾报警控制器的主要技术指标：
1.液晶屏规格：10.4英寸彩色液晶屏，640×480图形点阵
2.控制器容量：
a.最多可带58个242地址编码点回路，最大容量为14000个地址编码点
b.最多可带4个主机箱，每个主机箱可外接128台火灾显示盘；联网时最多可接32台其它类型控制器
c.多线制控制点及直接手动操作总线制控制点可按要求配置
3.线制：与JB-QB-GST500型控制器相同
4.使用环境：
温度：0℃～＋40℃
相对湿度≤95％，不结露
5.电源：
主电:为交流220V
控制器备电：直流24V/24Ah，24V/38Ah两种密封铅电池
联动备电：直流24V/24Ah，24V/38Ah两种密封铅电池
6.监控功耗=基本功耗70W（空载）+单块回路板监控功耗6W（484个总线设备）*回路板数
7.报警功耗=基本功耗70W（空载）+单块回路板报警功耗7W（484个总线设备）*回路板数

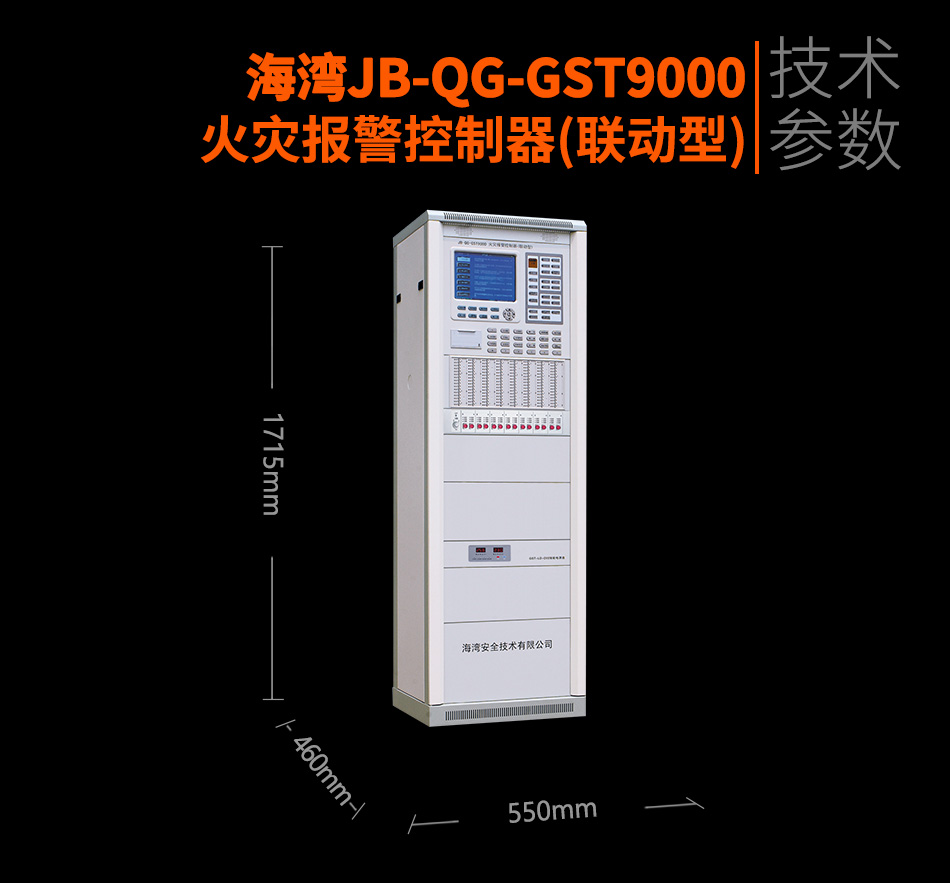

8.柜式控制器外形尺寸：柜式外形尺寸（长×宽×高）：550mm×460mm×1715mm
三、海湾JB-QG-GST9000联动型火灾报警控制器的结构特征、安装与布线：

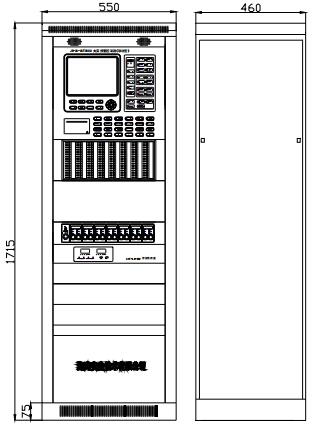

海湾JB-QG-GST9000型火灾报警控制器(联动型)的外形尺寸示意图如下图：
海湾JB-QG-GST9000型火灾报警控制器(联动型)的外形尺寸示意图如下图：
海湾JB-QG-GST9000型标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘，需另外配置。控制器按用户要求也可组成琴台式结构。

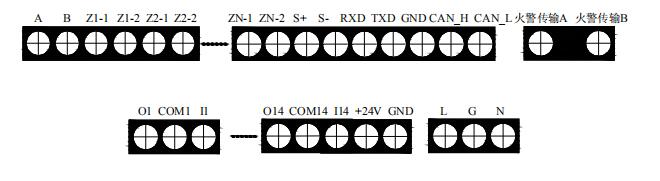

控制器外接线端子示意图如下图：
其中：
A、B：连接火灾显示盘的通讯总线端子；
ZN-1、ZN-2（N=1~58）：探测器总线（无极性）；
S+，S-：火灾报警输出端子（可设置为无源常开、无源常闭和有源输出）；
RXD、TXD、GND：连接彩色CRT系统的接线端子；
A、B：连接其它各类控制器的通讯总线端子；
CN+、CN-（N=1~14）：多线制控制输出端子；
+24V、GND：DC24V、6A供电电源输出端子；
L、G、N：交流220V接线端子及机柜保护接地线端子。
四、海湾JB-QG-GST9000联动型火灾报警控制器的布线要求：
DC24V供电电源线在竖井内采用阻燃BV线，截面积≥4.0mm2；在平面采用阻燃BV线，截面积≥2.5mm2；与彩色CRT系统采用阻燃四芯扁平电话线，通过RS-232标准接口连接，最大连接线长度不宜超过15m；其余线路要求与JB-QB-GST500型控制器的要求相同。
