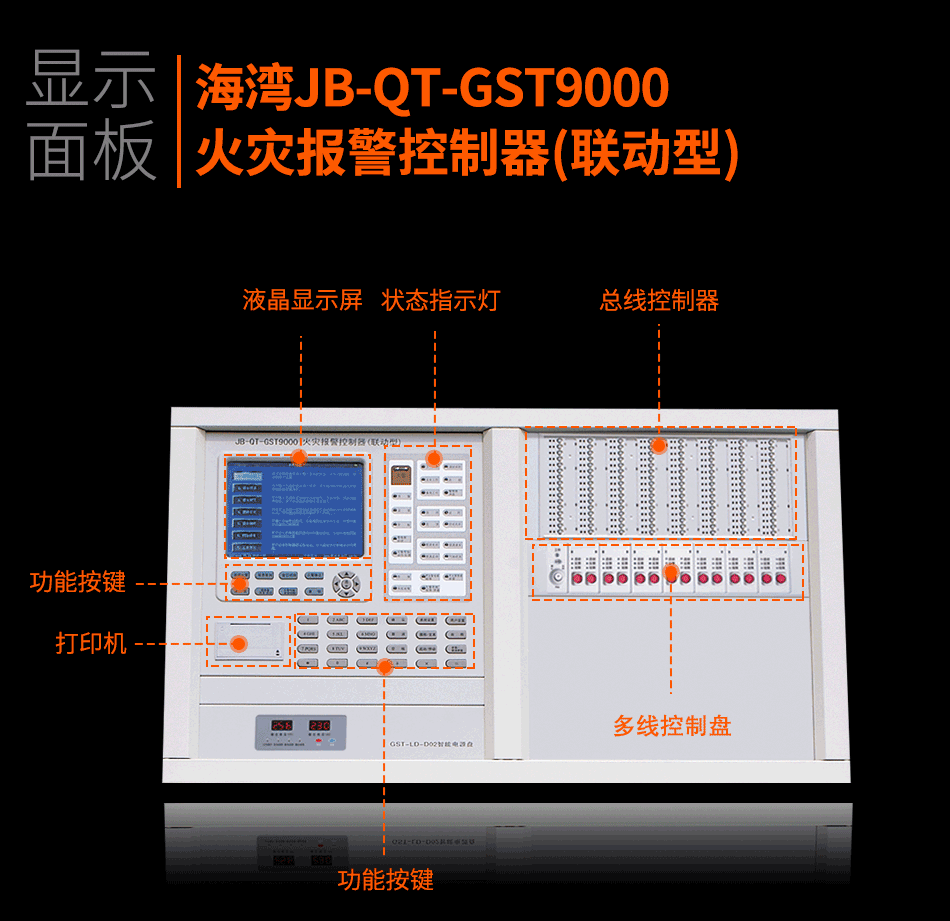

海湾JB-QT-GST9000火灾报警控制器(联动型)

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]
JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)JB-QT-GST9000火灾报警控制器(联动型)

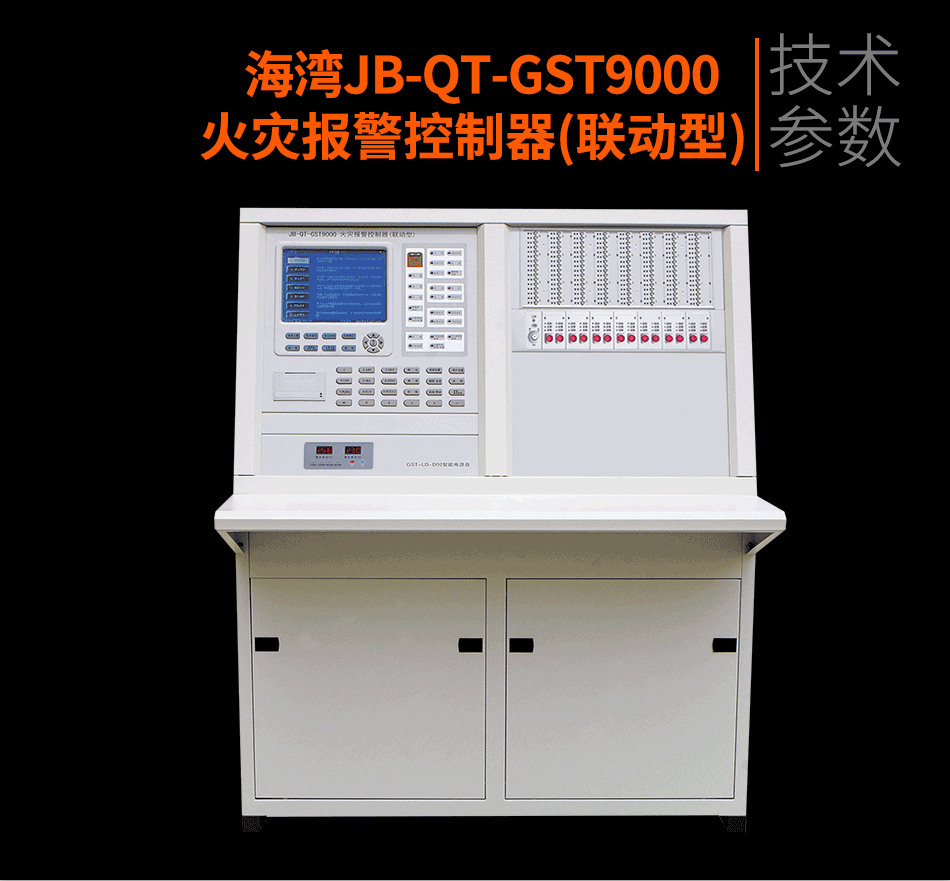

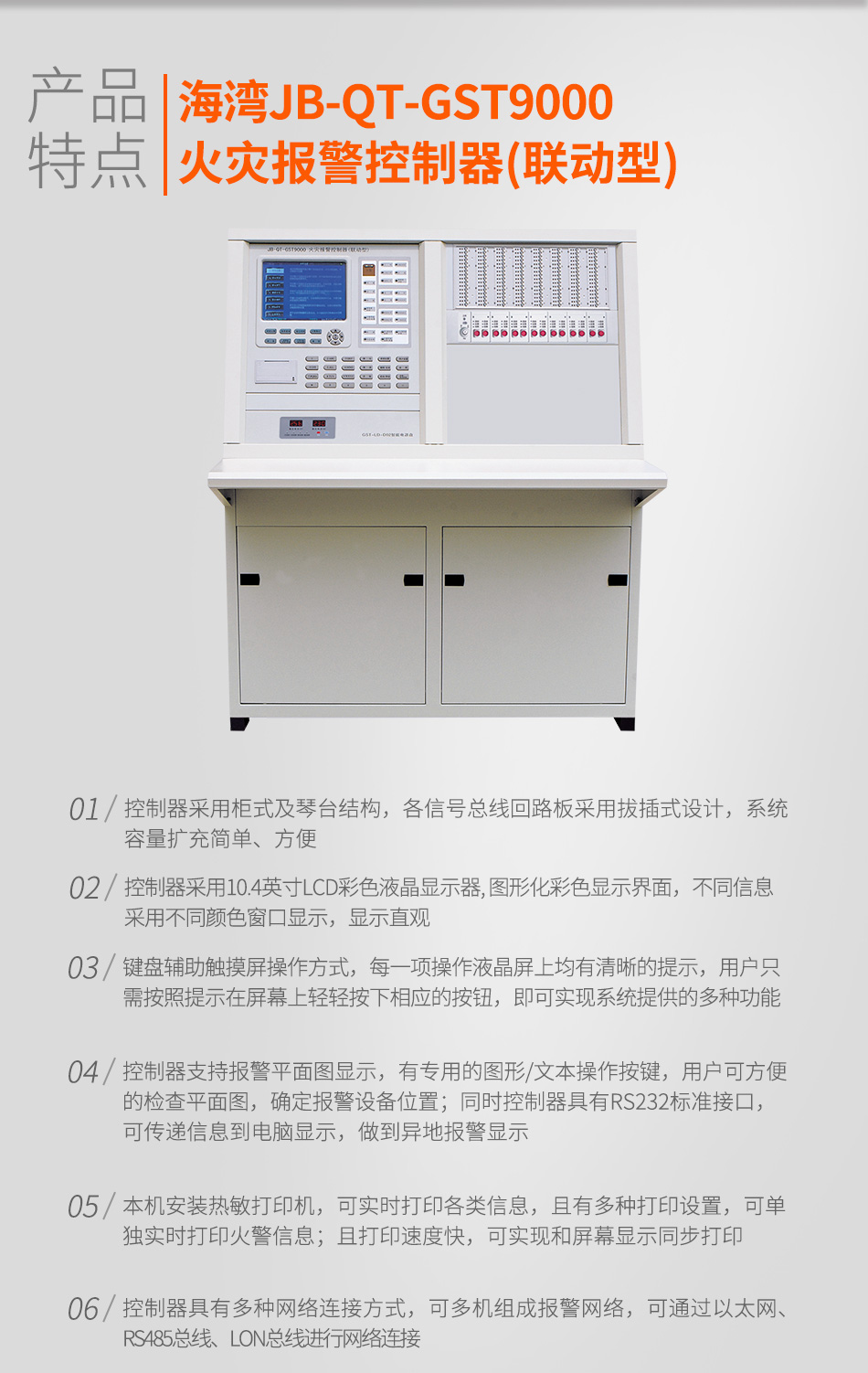

  GST9000型控制器采用琴台式(JB-QT-GST9000)结构,其最大容量可扩展到58个242地址编码点的回路,主要特点如下:

  1.控制器采用柜式及琴台结构,各信号总线回路板采用拔插式设计,系统容量扩充简单、方便;

  2.控制器采用10.4英寸LCD彩色液晶显示器,图形化彩色显示界面,不同信息采用不同颜色窗口显示,显示直观;

  3.键盘辅助触摸屏操作方式,每一项操作液晶屏上均有清晰的提示,用户只需按照提示在屏幕上轻轻按下相应的按钮,即可实现系统提供的多种功能;

  4.控制器支持报警平面图显示,有专用的图形/文本操作按键,用户可方便的检查平面图,确定报警设备位置;同时控制器具有RS232标准接口,可传递信息到电脑显示,做到异地报警显示;

  5.本机安装热敏打印机,可实时打印各类信息,且有多种打印设置,可单独实时打印火警信息;且打印速度快,可实现和屏幕显示同步打印;

  6.控制器具有多种网络连接方式,可多机组成报警网络,可通过以太网、RS485总线、LON总线进行网络连接;

  7.包括JB-QG-GST5000型控制器的全部功能。

二、海湾JB-QT-GST9000火灾报警主机主要技术指标:

  1.液晶屏规格:10.4英寸彩色液晶屏,640×480图形点阵

  2.控制器容量:  a.最多可带58个242地址编码点回路,最大容量为14000个地址编码点  b.最多可带4个主机箱,每个主机箱可外接128台火灾显示盘;联网时最多可接32台其它类型控制器  c.多线制控制点及直接手动操作总线制控制点可按要求配置

  3.线制:与JB-QB-GST500型控制器相同

  4.使用环境:  温度:0℃~+40℃  相对湿度≤95%,不结露

  5.电源:  主电:为交流220V  控制器备电:直流24V/24Ah,24V/38Ah两种密封铅电池  联动备电:直流24V/24Ah,24V/38Ah两种密封铅电池

  6.监控功耗=基本功耗70W(空载)+单块回路板监控功耗6W(484个总线设备)*回路板数

  7.报警功耗=基本功耗70W(空载)+单块回路板报警功耗7W(484个总线设备)*回路板数

  8.柜式控制器外形尺寸:琴台式外形尺寸(单节):555mm×863mm(包括台面)×1273mm琴台式外形尺寸(双节):1050mm×863mm(包括台面)×1273mm

三、海湾JB-QT-GST9000火灾报警控制器(联动型)结构特征、安装与布线:

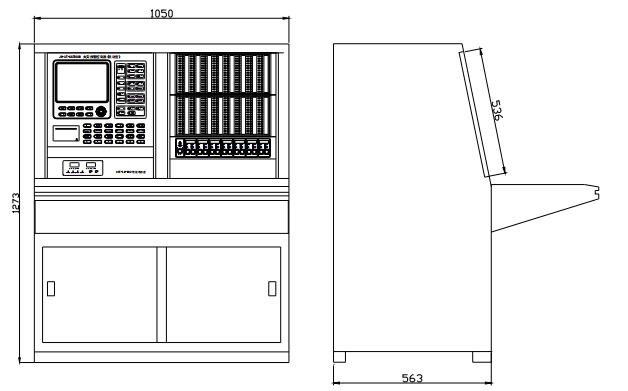

  海湾JB-QT-GST9000型火灾报警控制器(联动型)的外形尺寸示意图如下图:

海湾JB-QT-GST9000火灾报警控制器(联动型)

  标准控制器配有主机一台、直接手动操作显示控制盘和GST-LD-D02智能电源盘各一块。若系统中需增加直接手动控制盘、多线制控制盘及电源盘,需另外配置。控制器按用户要求也可组成琴台式结构。

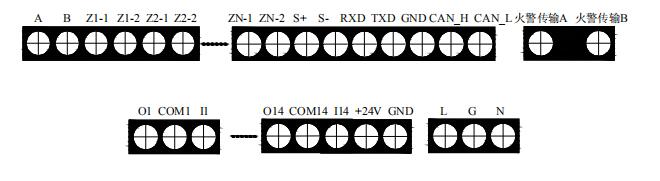

控制器外接线端子示意图如下图:

海湾JB-QT-GST9000火灾报警控制器(联动型)

  其中:

  A、B:连接火灾显示盘的通讯总线端子;

  ZN-1、ZN-2(N=1~58):探测器总线(无极性);

  S+,S-:火灾报警输出端子(可设置为无源常开、无源常闭和有源输出);

  RXD、TXD、GND:连接彩色CRT系统的接线端子;

  A、B:连接其它各类控制器的通讯总线端子;

  CN+、CN-(N=1~14):多线制控制输出端子;

  +24V、GND:DC24V、6A供电电源输出端子;

  L、G、N:交流220V接线端子及机柜保护接地线端子。

  布线要求:

  DC24V供电电源线在竖井内采用阻燃BV线,截面积≥4.0mm2;在平面采用阻燃BV线,截面积≥2.5mm2;与彩色CRT系统采用阻燃四芯扁平电话线,通过RS-232标准接口连接,最大连接线长度不宜超过15m;其余线路要求与JB-QB-GST500型控制器的要求相同。


海湾JB-QT-GST9000火灾报警控制器(联动型)说明书下载
