一.JTW-LD-PTA302P-85缆式线型感温火灾探测器概述
JTW-LD-PTA302P不可恢复式缆式线型定温火灾探测器是沈阳普泰安科技有限公司开发的具有自主知识产权的智能线型感温火灾探测器，由接线盒、终端盒、感温电缆三部分构成，可以有效的保护以下对象：
●电缆设施：电缆隧道、电缆竖井、电缆夹层、电缆桥架等；
●电力设施：配电装置、开关设备、变压器、电抗器等；
●油品、气体：液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等；
●皮带传输设施：运煤、运料皮带，自动化生产线。

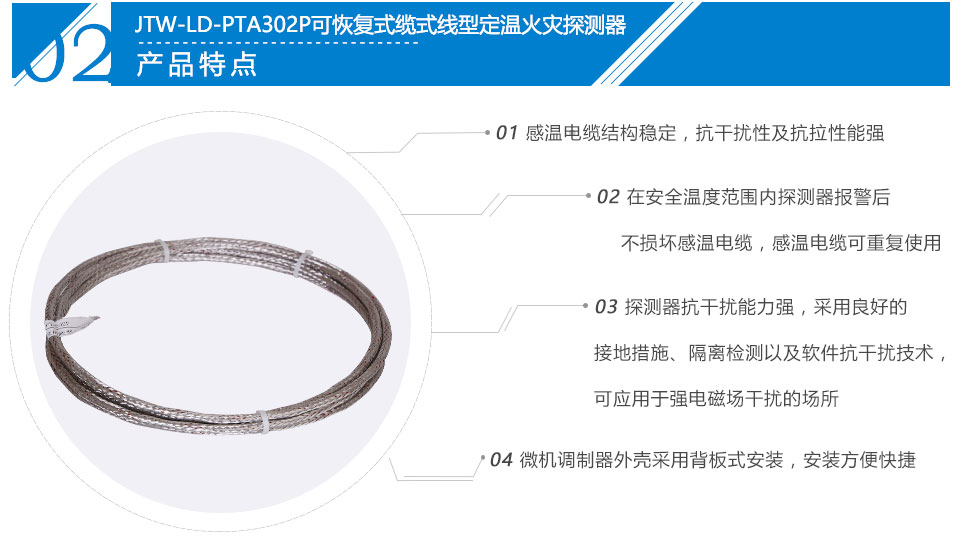

二.JTW-LD-PTA302P-85缆式线型感温火灾探测器产品特点
1.感温电缆结构稳定，抗干扰性及抗拉性能强。
2.感温电缆为两芯结构，开关量报警，稳定可靠。
3.微机调制器外壳防护等级达到IP66，可以适用多种环境应用。

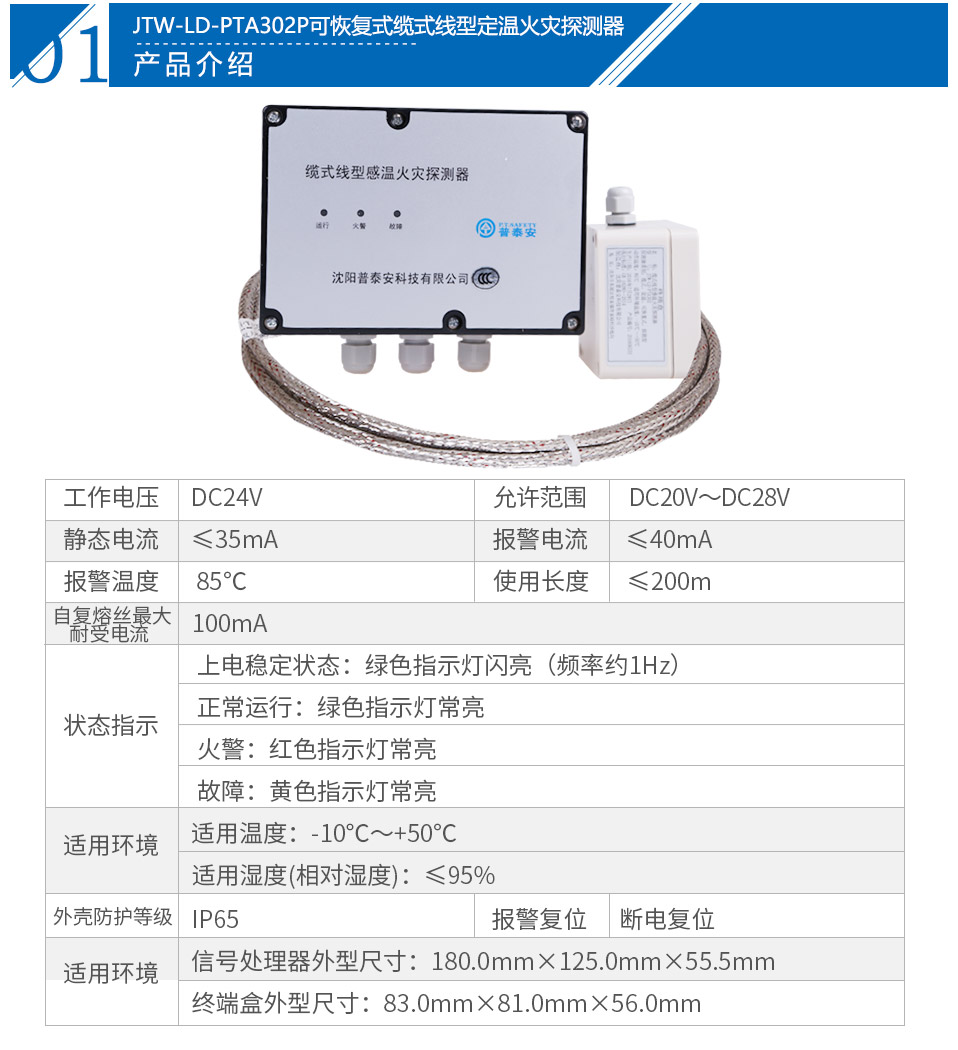

三.JTW-LD-PTA302P-85缆式线型感温火灾探测器产品技术特性
1.、探测器类别：不可恢复式缆式线型定温火灾探测器
2、工作电压：≤DC24V静态电流≤40mA
3、报警温度：
| 产品型号 | 报警温度（℃） |
| JTW-LD-PTA200-70 | 70 |
| JTW-LD-PTA200-85 | 85 |
| JTW-LD-PTA200-105 | 105 |
| JTW-LD-PTA200-138 | 138 |
| JTW-LD-PTA200-180 |
180 |
4.使用环境：温度：-10℃～+50℃
相对湿度≤95%，不凝露
5.使用长度：≤200m
6.外壳防护等级：IP66

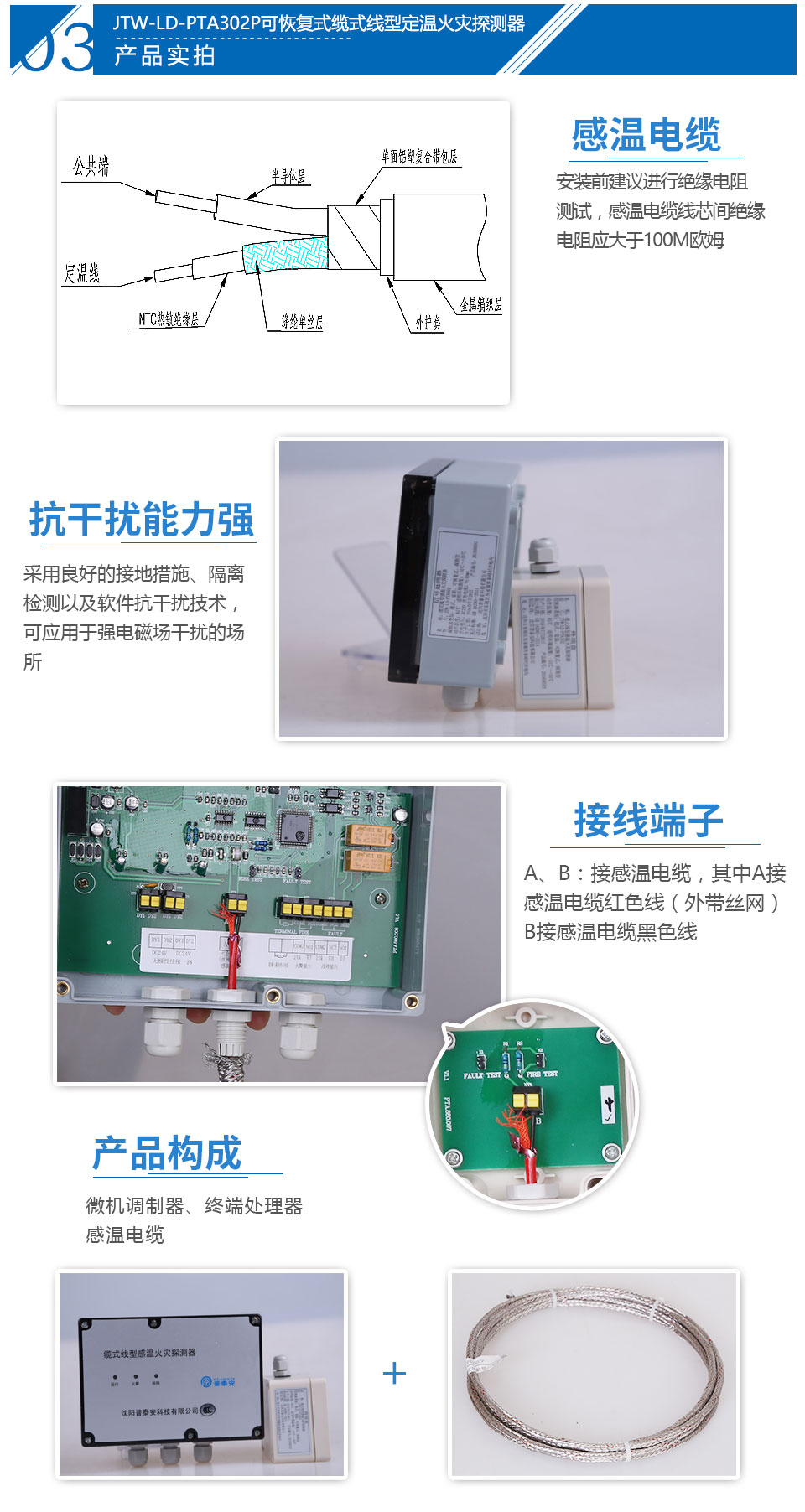

四.JTW-LD-PTA302P-85缆式线型感温火灾探测器产品接线说明
接线盒接线端子示意图如图1所示：
图1 微机调制器接线端子示意图
其中：
（1）探测器AB：接感温电缆，无极性连接
（2）模块AB：接联动模块输入端，无极性连接。
终端盒接线端子示意图如图2：
图2 终端盒接线端子示意图
其中：A、B：接感温电缆，无极性连接。
五．产品外型结构及安装
安装尺寸图
图3 安装尺寸图
（1）安装说明
接线盒、终端盒产品安装尺寸见图3。安装时分别用φ7的膨胀螺栓将接线盒、终端盒固定即可。
（2）布线说明
电源连接电缆、信号输出连接电缆的外径应在Φ4.0～Φ7.0mm之间的电缆，电缆截面为圆形，此时防水接头才能达到良好的防水效果，电缆在盒体内分头连接；感温电缆中间连接电缆的外径应在Φ3.0～Φ4.0mm之间电缆，并旋紧防水接头，以达到良好的密封效果。
六.注意事项
1、型感温火灾探测器安装前建议进行绝缘电阻测试，感温电缆线芯间绝缘电阻应大于500M欧姆。
2、安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm，并防止护套破损，运输时应妥善包装，避免积压冲击。
3、建议每年对线型定温火灾探测器进行实体火灾测试，以确保探测器稳定可靠的运行。
