海湾缆式线型感温火灾探测器感温电缆JTW-LD-GST85A（不可恢复型）

一，概述：

海湾缆式线型感温火灾探测器感温电缆JTW-LD-GST85A（不可恢复型）

　　感温电缆的工作原理源于著名的“热电势”的物理现象。当环境温度升高时,电缆的绝缘电阻下降,电缆中通过的监视电流增大,调制器基于此电流变化对温度进行计算,确认火警时发出报警信号。

JTW-LD-GST85B　 动作性能:定温　　　动作温度:85°C　　探测器性能:可恢复

JTW-LD-GST105B　动作性能:定温　      动作温度: 105°C    探测器性能:可恢复

JTW-LD-GST85A　   动作性能:定温.        动作温度:85°C       探测器性能:不可恢复

海湾缆式线型感温火灾探测器感温电缆JTW-LD-GST85A（不可恢复型）产品特点:

●背板式安装,便捷方便

●结构稳定可靠,抗拉性强,抗震动性强

●采用良好的接地措施,抗干扰能力强

●独立/总线工作模式可选,接入系统便捷;

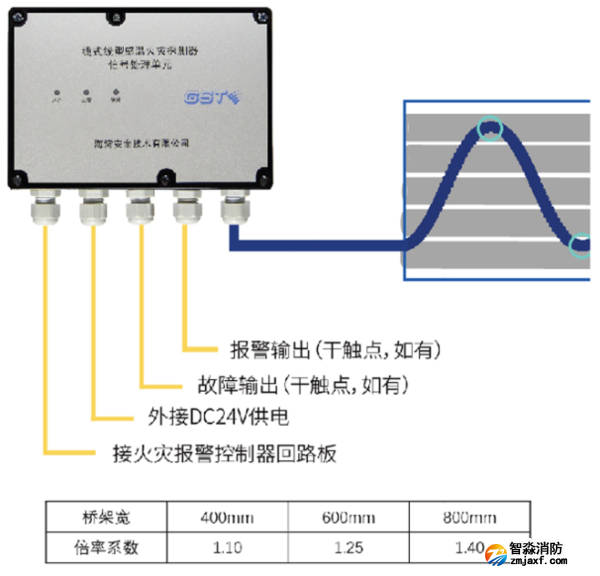

敷设示意：

1、海湾GST缆式线形感温火灾探测器在格架上以正弦波形态、接触式敷设，每隔60cm用专用卡具固定; .

2、为避免电缆扭曲锐折弯折,安装时弯曲半径需大于15cm;

3、建议每段探测长度不超过150m,且每段不小于100m;

4、桥架宽度<60cm时,单回路敷设:

　　感温线缆长度= (100*倍率系数+5~10) *桥架总层数信号 处理器/终湍盒数=桥架总层数

5、桥架宽度≥60cm时,宜双回路敷设:

　　感温线缆长度= (100*倍率系数+5~10) *桥架总层数*2信号处理器/终 端盒数=桥架总层数*2
