海湾GST-HX-M8503火灾声光警报器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

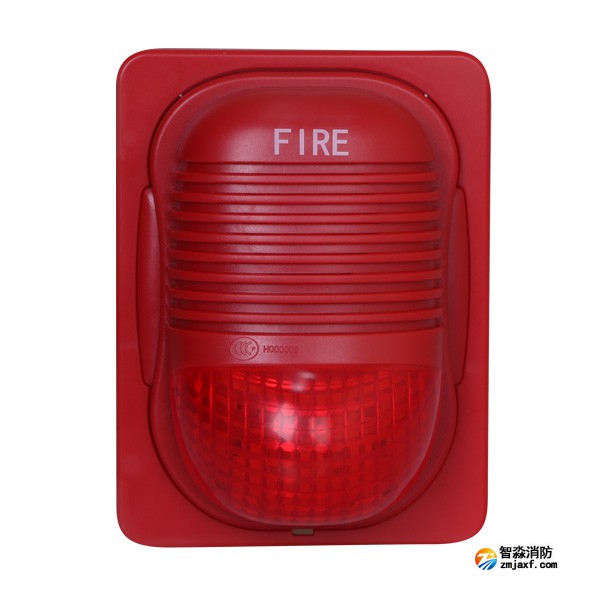

海湾GST-HX-M8503火灾声光警报器

海湾GST-HX-M8503火灾声光警报器

一、海湾GST-HX-M8503火灾声光警报器概述

  海湾GST-HX-M8503火灾声光警报器是一种安装在现场的声和光报警设备,由消防控制中心的火灾报警控制器启动。启动后警报器发出强烈的声和光报警信号,以达到提醒现场人员注意的目的。

警报器功耗低、寿命长;火警声报警,声音洪亮清晰,能够在远距离的情况下提醒现场人员;报警光显示醒目。


二、海湾GST-HX-M8503火灾声光警报器技术参数

  (1)工作电压:


  总线电压:总线24V


  电源电压:DC24V


  (2)监视电流:


  总线电流≤0.5mA


  电源电流≤2mA


  (3)动作电流:


  总线电流≤2mA


  电源电流≤60mA


  (4)线制:四线制,与控制器采用无极性信号二总线连接,与电源线采用无极性二线制连接


  (5)声压级≥85dB(正前方3m水平处(A计权))


  (6)闪光频率:1.0Hz~1.5Hz


  (7)变调周期:4(1±20%)s


  (8)声调:火警声


  (9)使用环境:


  温度:-10℃~+50℃


  相对湿度≤95%,不结露


  (10)外壳防护等级:IP30


  (11)外形尺寸:106mm×142mm×62mm


三、海湾GST-HX-M8503火灾声光警报器结构特征、安装与布线

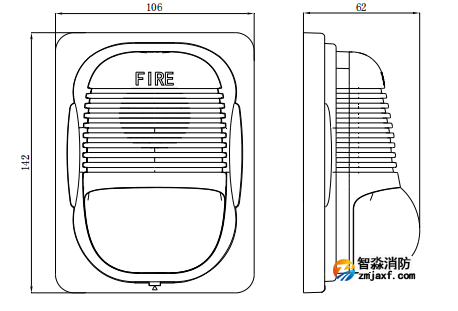

GST-HX-M8503型警报器外形示意图如下图:



海湾GST-HX-M8503火灾声光警报器



  安装方法:

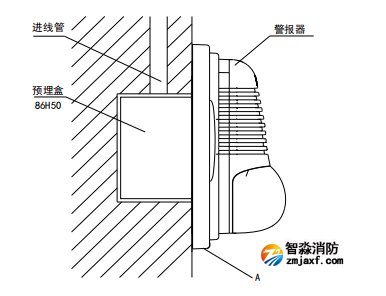

  (1)声光警报器采用明装方式,在普通高度空间下,以距顶棚0.2m处为宜,安装方式下图所示。


(2)安装时,先用两个螺钉将警报器后壳固定在墙上的86H50型预埋盒上(注意警报器后壳“UP”及箭头朝上)。


  (3)从警报器后壳的进线孔中穿入电缆接在相应端子上,然后将警报器前壳上部塞入警报器后壳,再将警报器前壳下方按入警报器后壳中。


  (4)拆卸时,用一字螺丝刀从警报器后壳下方“A”处缺口插入,向下用力撬动,即可将警报器前壳拆下。


  警报器接线端子示意图如下图所示:


其中:


  Z1、Z2:控制器信号总线,无极性;


  D1、D2:接DC24V电源,无极性;


  布线要求:信号总线Z1、Z2采用阻燃RVS双绞线,截面积≥1.0mm2;电源线D1、D2采用阻燃BV线,截面积≥1.5mm2。
