一、海湾GST-QKP01气体灭火控制器概述:


  GST-QKP01火灾报警控制器、气体灭火控制器(简称为GST-QKP01)是海湾公司为适应工程设计的需要而开发的。GST-QKP01为典型的气体灭火控制装置，可配接感烟/感温/火焰探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。GST-QKP01满足GB 4717-2005 《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。



二、海湾GST-QKP01气体灭火控制器功能:


　　1.具有火灾探测及报警功能。



　　可连接本公司编码型感温、感烟和火焰等类型的探测器以及手动报警按钮，实现火灾探测和报警。



　　2.能控制实现气体灭火设备的启动喷洒，其启动方式有以下几种：



　　1)通过火灾报警探测器和手钮报警联动启动气体灭火；



　　2)通过按下现场紧急启动按钮来启动气体灭火；



　　3)通过按下GST-QKP01面板上的【启动】按键来启动气体灭火。



　　3.GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。



　　4.延时启动的延时时间在0～30秒连续可调。



　　5.具有停动功能，在延时期间，通过以下方式可紧急停止延时及其后续动作：



　　1)按下GST-QKP01面板上的【停动】按键，可实现紧急停动；



　　2)按下该控制区域内的现场紧急停动按钮，可实现紧急停动；



　　3)通过火灾报警控制器（联动型）发出停动命令，可实现紧急停动；



　　4)按下【确认】键并选择中止延时，可实现紧急停动。



　　6.具有手自动转换功能，可分别设置手动和自动工作方式。



　　在自动工作方式下，可实现火灾报警联动启动气体灭火。



　　在手动工作方式下，只能进行火灾报警，不能联动启动气体灭火，只能通过【启动】按键和现场紧急启动按钮才能启动气体灭火。



　　系统的手动和自动工作方式的设置可以通过现场的手自动转换开关实现，也可在GST-QKP01上进行设置，系统的手自动状态决定于最后一次设置操作，且系统的手自动工作方式以设备上的工作方式指示灯的指示为准。



　　注意：手动工作方式只适于保护区有人时使用；保护区无人时应使用自动工作方式。



　　7.自身带有备电，在主电缺失时可自动进入备电运行状态；能给备电充电并有备电保护功能。



　　8.具有信息记录、查询功能，可保存最后的999条记录。



三、海湾GST-QKP01气体灭火控制器特点:


　　1.配置灵活、可靠性高



　　采用海湾成熟的总线技术实现与现场控制和报警设备的连接，紧急启/停按钮、用于指示喷洒的气体喷洒指示灯、区域讯响器和手自动转换开关等设备均可方便的连接到GST-QKP01上，布线简单方便且配置灵活。



　　鉴于气体灭火系统的特殊性，采用了可靠的设计方法，以故障导向为安全原则进行产品设计，并经过了严格测试，使产品具有了极高的可靠性。



　　2.功能强、控制方式灵活



　　GST-QKP01为一个完全开放的系统，可与火灾报警控制器(联动型)联网通信实现远程监控。



　　3.窗口化、汉字菜单式显示界面



　　采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过查询功能和箭头键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到了明白易懂、方便直观，通过简单的操作(选择数字或移动光条)就可实现系统提供的多种功能。



　　4.模块式开关电源



　　供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证输入AC187V对电池的可靠快速充电。



　　具有备电保护功能：备电供电时，当备电电压低于DC19V时系统将自动切断备电。



四、海湾GST-QKP01气体灭火控制器主要技术指标


　　1)工作电压：交流AC220V50/60Hz，允许电压变化范围AC176V～AC264V；



　　2)功耗：监视状态功耗≤20W；最大功耗≤150W；



　　3)备用电源：2个DC12V/7Ah密封铅电池；



　　4)气体喷洒输出：DC24V/3A，脉冲方式/持续方式，可调；



　　5)辅助24V电源输出：最大0.6A；



　　6)电池充电电流：0.6A~0.8A；



　　7)液晶屏规格：128×64点，可同屏显示32个汉字信息；



　　8)容量



　　可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：



　　电磁阀：1个，额定电压DC24V,最大电流3A；



　　压力开关：1个，常开触点，动作时闭合；



　　区域讯响器：1～5个，编码地址范围1～90；



　　气体喷洒指示灯：1～5个，编码地址范围1～90；



　　紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围1～90；



　　输出模块：1～3个，编码地址范围1～90；



　　点型感烟探测器：1～20个，编码地址范围1～90；



　　其它探测器(如感温、火焰等)：1～20个，编码地址范围1～90；



　　手动报警按钮：1～10个，编码地址范围1～90；



　　声光警报器：1～2个，非编码。



  (1)线制

10、使用环境
ü工作温度：-10℃~50℃
ü相对湿度≤95%，不凝露
11、外形尺寸：长413mm×宽330mm×厚97mm。
12、壁挂安装于防护区门口，支持上进线方式。


五、海湾GST-QKP01气体灭火控制器结构特征、安装与布线

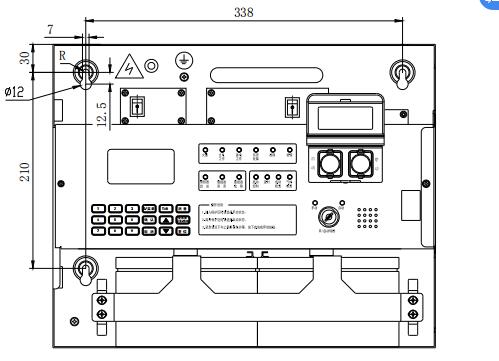

GST-QKP01采用壁挂式安装，安装尺寸如图5-2所示。用3个M6的膨胀螺栓将其固定在牢固的墙壁上。

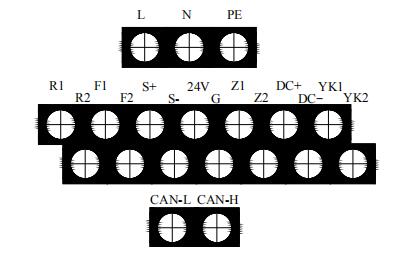

GST-QKP01外接端子如图5-3所示。

其中：
L、G、N：交流220V接线端子。
A1、B1/A2、B2：与火灾报警控制器（联动型）相连的通讯总线端子。
R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。
F1、F2：故障输出端子，常开触点，有故障时闭合。
S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V信号。
Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指示灯和输出模块供电。
DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

布线要求:
通信总线(Z1,Z2)应选用截面积≥1.0mm2的双绞线，最长不超过500m。
电源输出(+24V,GND)连接线应选用截面积1.0~2.0mm2RV线，最长不超过500m。
驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5mm2RV线。如果电缆长度大于50m，则选用截面积≥2.5mm2RV线。应计算线损压降、保证电磁阀的最低工作电压。
外接RS485总线连线应选用截面积≥1.0mm2屏蔽双绞线，最大线长不超过1200m。
其它端子连接线应选用截面积≥1.0mm2RV线。
交流电源线应采用耐压750V以上的三芯绝缘线。
机壳接地线宜用4mm2的铜导线，接地电阻应小于4Ω。


六、GST-QKP01气体灭火控制器应用方法

GST-QKP01气体灭火控制盘可通过本地网卡与火灾报警控制器（联动型）联网，示意图如图所示。

GST-QKP01气体灭火控制器驱动钢瓶电磁阀输出的布线方式如图所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。

点型系统接线图如图所示。
