海湾GST-LD-IE8301隔爆型隔离器

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

一、海湾GST-LD-IE8301隔爆型隔离器

  GST-LD-IE8301输入/输出模块,是一款功能强大、应用广泛的编码工业模块。模块可以通过设置不同的工作模式,实现下列功能:启动消防联动设备,如排烟阀、送风阀、防火阀等,同时接收设备的动作回答信号;配接缆式感温探测器,给缆式感温探测器供电并接收其报警信号等。模块不能用于气体灭火设备的控制。

  模块可稳定工作在室外及环境恶劣的工业场所,还可通过安全栅与防爆设备配接,组成本安型防爆系统,模块符合GB16806-2006中的相关规定。

二、海湾GST-LD-IE8301隔爆型隔离器特点

  1.抗电磁干扰能力卓越

  2.可直接控制交流220V供电设备。

  3.输入输出端均有检线功能。

  4.工作模式可通过电子编码器设置,以实现不同的功能。

  5.地址码为电子编码,可由电子编码器设置,也可由控制器更改,工程调试灵活简便。

三、GST-LD-IE8301技术特性结构特征与工作原理

  1.工作电压

  总线电压:24V允许范围:16V~28V

  电源电压:DC24V允许范围:DC20V~DC28V

  2.工作电流

  总线电流≤0.6mA

  电源监视电流≤15mA

  3.输出

  继电器输出:一组常开/常闭触点,容量为AC220V/5A或DC30V/5A

  DC24V输出:最大输出电流为1A

  4.指示灯

  输入指示灯:红色,正常监视状态闪亮,有输入信号时点亮;

  输出指示灯:红色,启动输出时点亮,其它状态熄灭。

  5.工作模式:共有多种工作模式,可通过设置不同的参数来选择工作模式

  6.使用环境

  温度:-40℃~+70℃

  相对湿度≤95%,不结露

  可室外使用

  7.外壳防护等级:IP67

  8.外形尺寸:195mm×275mm×86mm

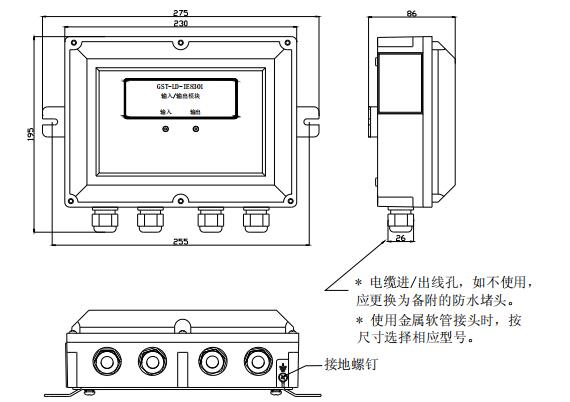

四、海湾GST-LD-IE8301隔爆型隔离器模块的外形尺寸及结构如图1- 1所示。

GST-LD-IE8301隔爆型输入输出模块

图1-1

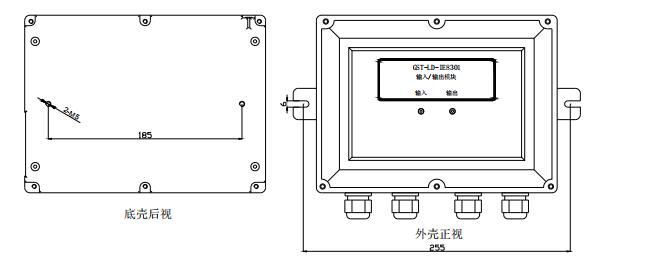

  模块具有两种安装方式:一种是利用底壳背面两个M5孔安装到行架上,安装孔距为185mm(如图1-2左侧图所示);另一种是利用安装板安装,可以安装到墙上或行架上,安装孔距为255mm(如图1-2右侧图所示)。安装到墙上建议使用2个M6膨胀螺栓,安装到行架上建议使用2个M6螺钉组合件。

GST-LD-IE8301隔爆型输入输出模块

图1-2

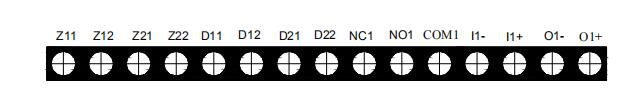

  对外端子示意图如图1-3所示:

GST-LD-IE8301隔爆型输入输出模块

图1-3

  其中:

  Z11、Z12:接控制器总线,无极性;

  Z21、Z22:用于Z11、Z12总线的分线;

  D11、D12:接DC24V电源,无极性;

  D21、D22:用于D11、D12电源的分线;

  NC1、NO1、COM1:继电器无源常闭常开输出端子;

  I1-、I1+:输入端子;

  O1-、O1+:DC24V输出端子,O1+为正,O1-为负。
