一、DZX-02概述：

本底座确定探测器有唯一的安装位置，接线简单方便，适用于JTF-GOF-GST9713型点型复合式感烟感温火灾探测器、JTY-GF-GST9711型点型光电感烟火灾探测器、JTW-ZOF-9712型点型感温火灾探测器安装接线。

二、DZX-02结构特征、安装与布线：

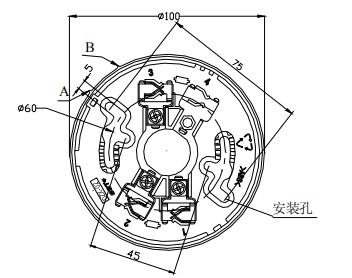

探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZX-02定位底座，其示意图如下图：

底座上有四个带数字标识的接线端子，“1”接输入模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在输入模块输出端的负极上；“4”不接线。
 布线要求：采用截面积≥1.0 mm2的阻燃RV或BVR线。
