挡烟垂壁定义

挡烟垂壁是用不燃烧材料制成，垂直安装在建筑顶棚、横梁或吊顶下，能在火灾时形成一定的蓄烟空间(蓄烟仓)的挡烟分隔设施。

储烟仓厚度不应小于空间净高的20%，且不应小于500mm。

挡烟垂壁种类

挡烟垂壁按安装方式分为:固定式挡烟垂壁和活动式挡烟垂壁两类。

按挡烟部件材质分为:柔性挡烟垂壁、钢性挡烟垂壁。

固定式挡烟垂壁

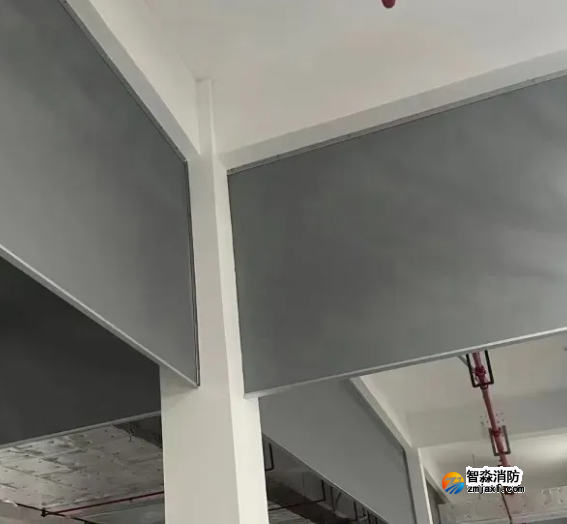

①固定式柔性挡烟垂壁:

固定式柔性挡烟垂壁:采用不燃无极复合材料制成，一般固定安装在吊顶或顶梁上，不能移动和调节。

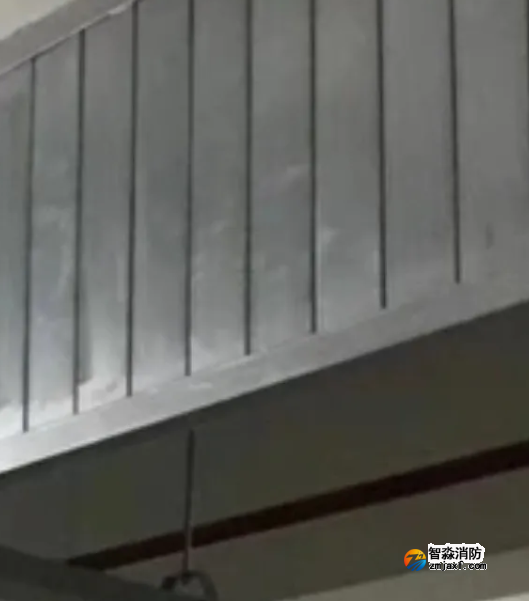

②固定式钢性挡烟垂壁:采用钢制帘片材料制成，一般固定安装在吊顶或顶梁上，不能移动和调节。

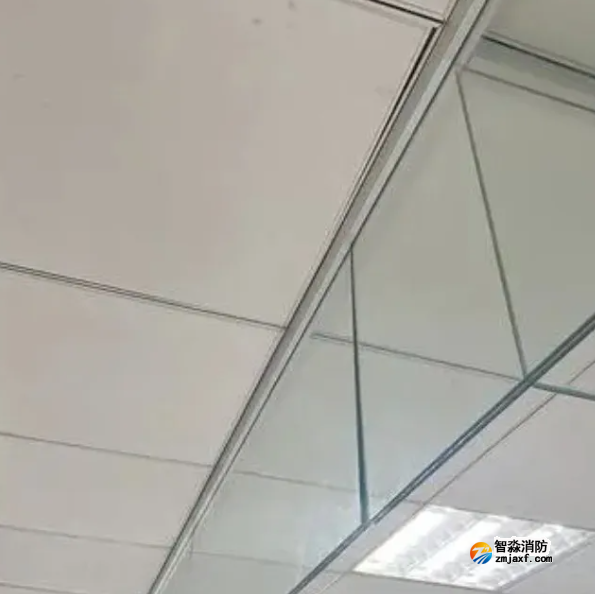

③固定式玻璃挡烟垂壁:采用防火玻璃材料制成，一般固定安装在吊顶或顶梁上，不能移动和调节。

活动式挡烟垂壁

①活动式翻板挡烟垂壁:翻板式挡烟垂壁是一种电动挡烟垂壁，由卷轴、防火钢板、电机、按钮、钢丝绳、外框组成。利用钢丝绳配合滑轮连接卷轴，结合电机使控制卷轴来带动整个挡烟垂壁的升降。

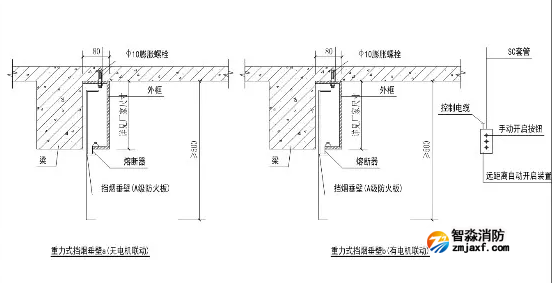

②活动式重力挡烟垂壁:利用重力让挡烟垂壁在烟气的作用下关闭，并利用自身的重量压住底部的密封板，从而形成一个密闭的隔离空间，避免烟气进入其他区域。它包括了本体、密封板和传动杆三部分。本体是由多个环状组件组成的，这些组件通过牙和槽相互咬合，从而形成一条挂在天花板上的链条。而密封板则是固定在挂链下端的金属板，它可以通过传动杆带动，并自动密封通道口，从而实现挡烟的作用。

③活动式电动帘布挡烟垂壁:电动挡烟垂壁由电机、控制箱、卷轴、柔性防火布、控制按钮等构成。

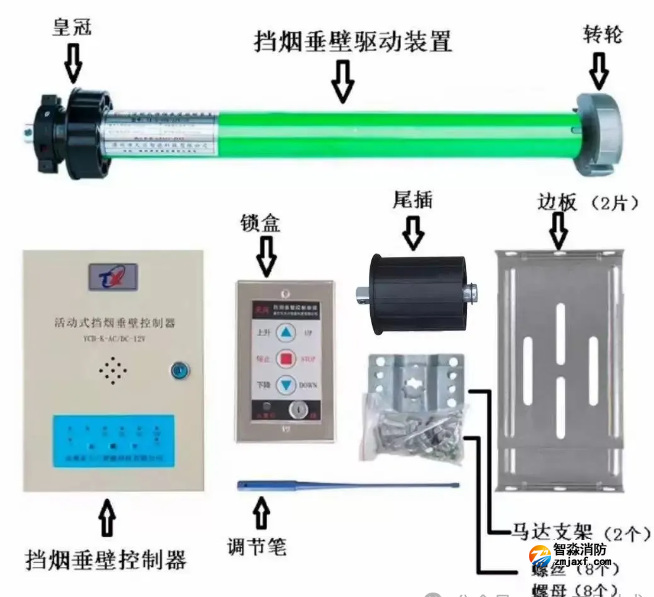

电动挡烟垂壁机构

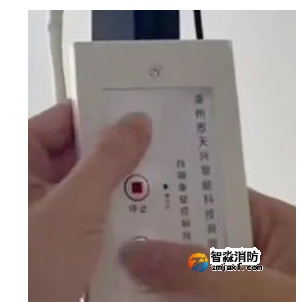

③电动钢制挡烟垂壁(防火卷帘门)调节行程:按挡烟垂壁(防火卷帘门)开关盒下行键，使挡烟垂壁(防火卷帘门)下降到所需下降高度，按开关盒停止键使挡烟垂壁(防火卷帘门)停止下降，到限位器内手动向下限位行程开关方向旋转下限位调节装置，直至行程开动触点断开，下限位调节完成；再按一开关盒的上升键，使挡烟垂壁(防火卷帘门)上升到所需高度，按开关盒停止键使挡烟垂壁(防火卷帘门)停止上降，到限位器内手动向上限位行程开关方向旋转上限位调节装置，直至行程开动触点断开，上限位调节完成。
