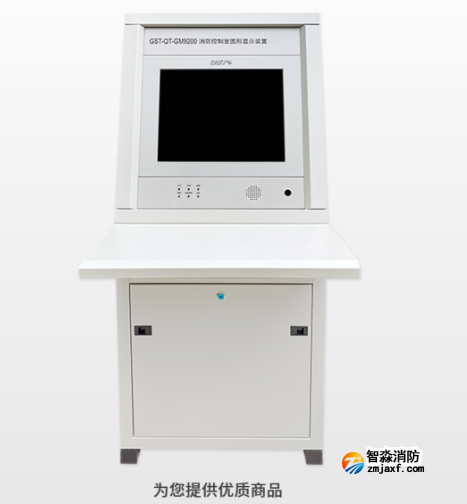

CRT (Cathode Ray Tube) 消防图形显示装置，凭借其成本效益、成熟技术和可靠性，曾在消防监控系统中扮演着关键角色。然而，随着时间的推移，这些设备逐渐老化，出现故障的可能性也随之增加。当CRT消防图形显示装置无法正常显示图像时，需要仔细排查，确定故障原因并进行针对性的维修。本文将深入分析CRT消防图形显示装置显示不出图像的常见问题，并提供可能的诊断思路。

一、电源问题:

电源是所有电子设备正常工作的基石，CRT消防图形显示装置也不例外。电源故障通常是导致图像无法显示的首要原因。具体表现及排查方法如下：

• 电源指示灯不亮: 这是最直观的电源故障信号。首先检查电源线连接是否牢固，电源开关是否已打开。其次，使用万用表检查电源插座是否有正常的电压输出。如果电源线和插座都正常，则需要检查显示器内部的电源模块。常见的电源模块故障包括保险丝熔断、整流桥损坏、开关管损坏、滤波电容失效等。

• 电源指示灯亮，但图像仍无法显示: 这种情况可能意味着电源模块虽然能够启动，但输出电压不足或不稳定。检查电源模块的各个输出电压是否符合规格，特别是为显像管灯丝供电的电压是否正常。如果电压偏低或波动过大，可能是电源模块内部的元件老化或损坏，需要进行更换或维修。

• 高压电路故障: CRT显示器需要高压电路来加速电子束并使其轰击荧光屏以产生图像。高压电路的故障会导致显像管无法点亮，从而无法显示图像。常见的高压电路故障包括高压包损坏、高压整流二极管损坏、高压电容失效等。可以通过观察显像管颈部是否发光，或使用高压探头测量高压是否正常来判断高压电路是否工作。

二、视频信号输入问题:

CRT显示器需要接收来自消防控制器的视频信号才能显示图像。视频信号输入故障也是造成图像无法显示的常见原因。

• 信号线连接问题: 检查视频信号线（例如VGA、BNC等）是否牢固连接到显示器和消防控制器。信号线松动、接触不良或断裂都可能导致信号传输中断。尝试更换信号线进行测试，以排除信号线故障的可能性。

• 信号源问题: 确认消防控制器是否正常工作，并发送有效的视频信号。检查消防控制器的视频输出端口是否已启用，以及输出信号的格式是否与显示器兼容。可以尝试将消防控制器连接到其他显示设备进行测试，以确认信号源是否正常。

• 信号转换问题: 在某些情况下，消防控制器输出的信号可能需要经过信号转换器才能被CRT显示器识别。例如，将DVI信号转换为VGA信号。检查信号转换器是否正常工作，连接是否正确。

三、显像管及偏转系统问题:

显像管是CRT显示器的核心部件，负责将电子信号转换为可见图像。偏转系统控制电子束的扫描轨迹，使其在荧光屏上形成图像。显像管和偏转系统的故障会直接导致图像无法显示。

• 显像管老化或损坏: 显像管长期使用会逐渐老化，亮度降低，对比度下降，甚至无法点亮。显像管内部的真空度下降、电子枪发射能力降低、荧光粉老化等都可能导致图像无法显示。这种情况下，更换显像管是解决问题的根本办法。

• 偏转线圈故障: 偏转线圈负责控制电子束的水平和垂直扫描。偏转线圈短路、断路或阻值异常会导致电子束无法正常扫描，从而无法形成图像。可以使用万用表测量偏转线圈的阻值，判断其是否正常。

• 亮度、对比度调节电路故障: 亮度、对比度调节电路负责控制显像管的亮度和对比度。该电路故障会导致亮度过低或过高，图像无法显示或显示异常。检查相关的电位器、三极管、电阻等元件是否正常。

四、驱动电路及控制电路问题:

驱动电路和控制电路负责处理视频信号、控制电子束的发射和扫描，并提供必要的保护功能。这些电路的故障也可能导致图像无法显示。

• 视频信号处理电路故障: 该电路负责放大、整形和处理视频信号，并将其转换为适合显像管显示的信号。电路中的元件损坏会导致信号失真或丢失，从而无法显示图像。

• 行、场扫描电路故障: 行、场扫描电路负责产生水平和垂直扫描信号，控制电子束的扫描轨迹。电路中的晶体管、集成电路、电容等元件损坏会导致扫描信号异常，从而无法显示图像。

• 高压保护电路启动: CRT显示器通常具有高压保护电路，当高压过高或过低时，该电路会自动切断高压，防止设备损坏。如果高压保护电路误启动，也会导致图像无法显示。

五、软件及固件问题:

虽然可能性较小，但软件或固件的故障也可能导致CRT消防图形显示装置无法显示图像。

• 固件损坏或错误: 固件是存储在显示器内部的控制程序。固件损坏或错误会导致显示器无法正常启动或识别视频信号。尝试重新刷新固件，或者恢复出厂设置，看是否能够解决问题。

• 软件兼容性问题: 在某些情况下，消防控制器的软件与CRT显示器的驱动程序可能存在兼容性问题，导致图像无法显示。尝试更新消防控制器的软件或更换显示器的驱动程序，以解决兼容性问题。

诊断思路及排查步骤:

1. 观察电源指示灯状态: 判断电源是否正常工作。

2. 检查信号线连接: 确保信号线连接牢固，无松动或断裂。

3. 测试信号源: 将消防控制器连接到其他显示设备进行测试，确认信号源是否正常。

4. 观察显像管颈部是否发光: 判断高压电路是否工作。

5. 测量电源模块的输出电压: 检查电源模块的各个输出电压是否符合规格。

6. 使用万用表测量偏转线圈的阻值: 判断偏转线圈是否正常。

7. 检查亮度、对比度调节电路: 查看相关元件是否损坏。

8. 尝试刷新固件或恢复出厂设置: 解决可能的软件或固件问题。

9. 查阅设备维护手册: 了解设备的具体参数和故障排除方法。

CRT消防图形显示装置无法显示图像的原因多种多样，需要仔细排查，逐步缩小故障范围。从电源、视频信号输入、显像管及偏转系统、驱动电路及控制电路、软件及固件等多个方面进行分析，结合实际情况，采取针对性的维修措施。在进行维修时，务必注意安全，特别是高压电路，必须由具备专业知识和技能的人员进行操作。
