特点 JTY-GM-GSTN9811 (Ex)/T 点型光电感烟火灾探测器(以下简称探测器)是采用红外散射原理 研制而成的点型光电感烟火灾探测器,为编码型探测器,地址码可通过 BMQ-2 编码器进行设置(编码设置需要在安全区进行)。探测器适用于石油、化工等行业具有防爆要求的 1 区及 2 区使用。与 GST-LD-N8401(Ex)总线隔离式安全栅配合使用,可接入本公司生产的各类火灾报警控制器,完成探 测器的信号处理。 该探测器防爆类型为本质安全型,产品符合 GB 3836.1-2010《爆炸性环境 第 1 部分:设备 通 用要求》和 GB 3836.4-2010《爆炸性环境 第 4 部分:由本质安全型“i”保护的设备》的有关规定。 同时本探测器还抗磷化铝、盐雾、二氧化硫腐蚀,适用于仓库、厂房及其它有磷化铝、盐雾、二氧 化硫腐蚀环境的场所
2.2.2 主要技术指标
(1) 工作电压: 信号总线电压:总线 24V 允许范围:16V~28V
(2) 工作电流: 监视电流≤0.3mA 报警电流≤1.0mA
(3) 指示灯:红色,巡检时闪烁,报警时常亮
(4) 防爆标志:Ex ib IIC T6 Gb
(5) 安全栅参数:U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W
(6) 设备最大输入参数:Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
(7) 线制:信号二总线无极性
(8) 编码方式:电子编码(编码范围为1~242)
(9) 使用环境: 温 度:-10℃~+55℃ 相对湿度≤95%,不凝露
(10)探测器尺寸:直径:103mm 高;55mm(带底座)
2.2.3 保护面积: 当空间高度为6米~12米时,一个探测器的保护面积,对一般保护场所而言为80平方米。空间 高度为6米以下时,保护面积为60平方米。具体参数应以《火灾自动报警系统设计规范》(GB 50116) 为准。

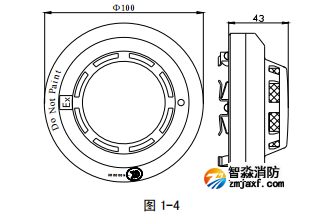

2.2.4 结构特征、安装与布线 探测器外形示意图如图 1-4 所示

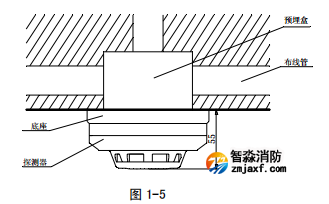

探测器安装方式如图 1-5 所示。
本探测器采用 DZ-03(Ex)本安型定位底座安装,探测器与底座之间有定位卡口,使探测器具有 唯一的安装位置。探测器的防爆底座示意图如图 1-6 所示。底座上有 4 个导体片,布线管内的探测 器总线分别接在任意对角的二个接线端子上(不分极性),另一对导体片用来辅助固定探测器。。 探测器与防爆定位底座上有定位凸棱,使探测器具有唯一的安装位置。防爆定位底座 A、B 处有 两个凸棱,探测器防爆定位中扣侧面 C 处有一个凸棱。装配时,将探测器 C 对准防爆定位底座 A 处, 顺时针旋转至 B 处即可安装好探测器。
布线要求:底座接线电缆均选用截面积不小于 1.0mm2 的本安电缆,且电缆间分布电容不得大于 0.083F,分布电感不得大于 4.0mH。
