本文围绕“海湾消防火灾显示盘注册异常、通讯异常故障”展开，系统分析该类故障的概念、成因、诊断方法、排查流程和应急处置，以及在设计、安装、维护和管理层面应采取的预防与改进措施。文章立足技术实务，结合典型案例与行业规范，提出具有可操作性的建议，旨在帮助工程技术人员、维护管理人员和相关监管方提升对火灾显示盘异常状态的识别、处置与预防能力，确保消防报警系统的可靠性与可用性，最终保障生命财产安全。

一、问题背景与意义

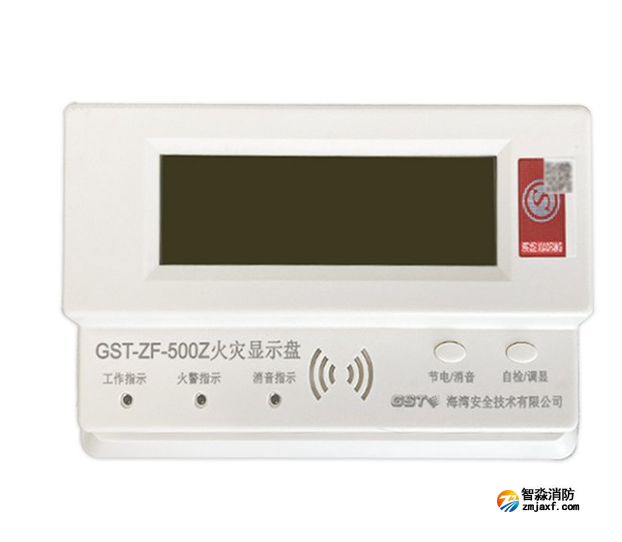

火灾显示盘（或称火灾报警显示盘、火灾事件显示器）是建筑消防报警系统的重要组成部分，用于集中显示火警、故障、屏蔽以及设备状态信息，便于值班人员迅速判断火情、调用应急预案并协调处置。随着大型建筑、综合体、地铁、医院等场所对消防监控要求的提高，火灾显示盘的可靠性已成为消防系统整体可靠性的关键环节。

“注册异常”和“通讯异常”是火灾显示盘常见的两类故障表现：

• 注册异常：指显示盘与上位主机或子系统之间的设备注册、鉴权或节点识别出现问题，导致显示信息缺失、节点不可识别或状态异常。

• 通讯异常：指显示盘与火灾报警主机、分控器或传感器等设备之间的通信链路发生中断、误码、延迟或协议不匹配，导致信息不能及时、完整传输。

此类故障可能导致报警信息滞后或丢失，误导值守人员判断，延误救援，存在严重安全风险。因此，深入研究其成因与处置对保障消防系统运行具有重要实际意义。

二、故障成因分析

1. 硬件层面

• 电源问题：显示盘供电不稳、接地不良、备用电源故障或电源滤波性能差，会造成设备重启、数据丢失或通讯中断。

• 接口与线缆故障：总线或串口、网口等物理连线老化、断裂、接触不良、屏蔽层破损或接头腐蚀会导致通讯中间丢包或无法建立连接。

• 设备老化与损坏：显示盘本体或中继器、交换机等网络设备元件老化、模块损坏导致功能退化或间歇性失效。

• 终端地址冲突或硬件ID重复：多个设备使用相同地址或ID，造成注册异常、主机冲突或消息覆盖。

1. 软件与协议层面

• 协议不匹配：显示盘与主机所使用的通讯协议版本不一致或定制协议兼容性差，导致注册失败或数据解析错误。

• 固件或软件缺陷：固件Bug、内存泄露、缓冲区溢出或异常处理不当会引发注册失败或通信异常。

• 配置错误：设备参数（如波特率、数据位、停止位、IP地址、端口、节点号等）配置不一致或配置错误，阻断正常通信。

1. 网络与拓扑层面

• 网络拥塞与带宽不足：网络中大量报警或监测数据瞬时涌入、视频等业务占用带宽，会引发数据包丢失或超时。

• 拓扑设计不合理：工控网络与楼宇网混合、未采用网段划分、单点冗余设计缺失、一条链路影响多节点运行等，放大了单点故障影响范围。

• 中间设备故障：交换机、路由器、防火墙或网桥故障、QoS策略误配置或ACL阻断通讯。

1. 人为因素

• 误操作：维护人员误断电、误配置、误刷固件或错误接线可能造成注册或通讯异常。

• 管理疏漏：设备台账不全、变更未备案、巡检不及时导致隐患积累。

• 非授权扩展或拆装：擅自新增设备、改动拓扑而未同步更新主机注册信息。

1. 电磁与环境因素

• 电磁干扰：强电设备、变频器、高压线路等产生的电磁干扰影响总线通讯稳定性。

• 环境湿热或腐蚀：潮湿、高温或粉尘环境加速元器件失效、接触不良。

三、故障表现与影响

1. 常见表现

• 显示盘无法完成设备注册或显示“未注册”、“地址冲突”等异常信息。

• 报警信息滞后、丢失或重复显示。

• 故障指示灯或状态指示异常（如心跳灯熄灭、通讯灯闪烁异常）。

• 记录日志出现大量超时、重连失败、CRC校验错误或协议解析错误条目。

• 主控主机报警“通信故障”、“设备离线”等提示。

1. 对系统与安全的影响

• 值班人员不能及时获取准确报警信息，延误应急响应。

• 误报或漏报增加人员和资源浪费或导致对真实火情的忽视。

• 影响与联动设备（如联动门禁、排烟、喷淋阀）触发的可靠性，扩大事故后果。

• 影响消防验收与合规性评估，造成法律和监管风险。

四、诊断方法与排查流程

以下为系统化的排查流程，建议以从外围到核心、从简到难、从被动到主动的顺序进行：

1. 初步确认与现场观察

• 获取报警信息与日志：查看火灾主机、显示盘、分控器、交换机等设备日志，记录异常代码与时间点。

• 询问值班/维护人员：确认发生时间、是否曾有人为操作、是否伴随停电或强电设备运行。

• 现场目测：检查显示盘供电指示、通讯指示灯、线缆与接头外观、是否有明显损伤或水迹。

1. 电源与物理链路检查

• 确认供电：测量直流/交流电压是否在允许范围，检查接地、UPS与蓄电池状态。

• 测试线缆：使用万用表、线缆测试仪或串口测试器检测线对完整性与阻抗；对于以太网，使用网线测试仪或光纤测试仪。

• 检查接头与端子：重新拧紧接线端子、清洁接触面，防止因氧化或松动导致断续故障。

1. 通信参数与协议校验

• 核对配置：核查波特率、数据位、停止位、校验位、IP/子网/网关、端口号、设备地址等是否一致。

• 升级或回退固件：根据厂家建议检查固件版本，必要时升级补丁或回退至稳定版本。

• 使用抓包工具：在网络层使用tcpdump、Wireshark或专用总线分析仪抓取数据包，检查报文是否到达、是否存在重发、错误码或CRC校验失败。

1. 网络设备与拓扑检查

• 检查交换机/路由器：查看设备负载、端口统计（错误帧、丢包、速率异常）、日志与路由表。

• 验证QoS与ACL规则：确认没有策略阻断消防报警数据优先级，避免防火墙误封通讯端口。

• 拓扑回退测试：在可控时间窗口内，将显示盘直接连接到主机或同一交换机以排除中间设备影响。

1. 软件、注册流程与鉴权

• 重新注册：根据设备手册，尝试取消注册后重新注册设备，观察返回的错误码和注册步骤。

• 检查许可与密钥：若系统使用签名、证书或鉴权码，确认证书未过期、密钥正确并与主机匹配。

• 恢复出厂与重配置：在允许范围内对显示盘做恢复出厂设置并重新配置，作为排除软件配置异常的手段（需备份配置）。

1. 进一步深度排查

• 更换替代设备：用已知良好设备替换显示盘或中继节点以判断故障是否随设备迁移。

• 实验室复现：若现场受限，可在实验环境中复现异常场景进行抓包、单步调试。

• 咨询厂商技术支持：对于疑难问题，结合厂商技术文档与支持人员共同定位。

五、应急处置与临时方案

在故障对系统运行造成影响时，应优先采取保障人员安全与火情响应能力的手段：

1. 启用手工应急预案

• 加强值班巡查：组织巡查班次，临时人工巡检高风险部位，确保火情能被快速发现并报告。

• 按报警优先级处理：对已知报警点、曾出现异常的区域进行重点监控，派专人值守。

1. 临时通讯与显示替代

• 本地显示与直连：在可能情形下，将关键探测器或分控器直接连接到临时显示设备或便携式终端。

• 报警联动手动控制：对重要联动装置（排烟、燃气切断等）启用手动或本地控制策略，避免因显示盘异常导致联动失效。

1. 加强日志与证据保存

• 保存系统日志、抓包文件、现场照片和操作记录，便于后续分析和责任认定。

1. 启动维修与替换

• 若判定为硬件故障，应按优先级更换关键部件（电源模块、通信模块或整机）；若为配置或软件问题，及时回滚或修补。

六、预防措施与改进建议

1. 在设计与选型阶段

• 优先选择通过相关认证、兼容性良好、供应商可靠的产品；评估设备的冗余与扩展能力。

• 采用分层冗余设计：关键节点配置主备链路、双网卡或多路径通信，避免单点故障导致系统瘫痪。

• 明确协议与接口标准：选型时保证各厂商设备协议互通，或采用统一标准协议并留有兼容性措施。

1. 在施工与验收阶段

• 严格按规范布线与接地，区分动力与弱电线槽，避免穿槽近距离平行布线产生干扰。

• 完成设备标识、地址与配置台账建立，保证现场拓扑与配置文档一致。

• 验证并记录对各显示盘的注册流程、通信稳定性测试与应急切换测试结果。

1. 在运维与巡检阶段

• 制定并执行定期巡检计划：检查电源、接地、端子紧固、线缆完好性、指示灯状态与日志。

• 实施主动监测：将设备健康状态纳入综合运维平台，设置短信/邮件告警并定期生成设备健康报告。

• 版本管理与补丁策略：控制固件与软件升级节奏，先在测试环境验证，再在非关键时段推送到生产环境。

1. 培训与管理

• 强化运维人员对注册与通讯异常的识别与处理能力，定期开展应急演练。

• 建立变更管理流程：任何拓扑或配置变更需备案、评审并在维护窗口内执行。

• 与供应商建立SLA与快速响应机制，明确故障响应时限与配件保障条款。

七、典型案例分析（简述两类代表性案例）

案例一：大型商场显示盘注册异常导致报警信息缺失

• 经过排查发现为主机与显示盘之间的网桥设备存在软件内存泄露，网口出现间歇性掉线。临时解决为重启网桥并在非工作时更换设备固件，长期措施为更换为支持冗余链路的网桥并优化带宽分配策略。

案例二：医院一楼消防显示盘通讯异常，引发误报

• 故障原因定位为施工期与楼内强电设备并行敷设，导致串行通讯总线受到脉冲干扰。采取更换屏蔽双绞线、增加隔离变压器与改善接地措施后问题得以解决，并在关键路径增加中继器与差分隔离器以提升抗干扰能力。
