海湾JB-QG/QT-GST5000/9000H火灾报警控制器（高能消防主机）电源系统说明

     海湾JB-QG/QT-GST5000/9000H消防高能主机电源包括主机电源和联动电源，两类电源均有主电输入和备电输入两部分。包括主机电源、GST-LD-D02H 智能电源盘、GST-LD-D06H 智能电源盘和蓄电池。

      主机电源 GST5000H AC-DC 电源是功率转换电路把 220VAC 转换为四路输出，其中三路给负载供电，一路给备电充电，总输出功率大于 650W。当主电掉电或主电发生过压或者欠压故障以后，备电为负载供电。

     GST-LD-D02H 智能电源盘是功率转换电路把 220VAC 转换为三路输出，其中两路给负载供电，一路给备电充电，提供 1 路 24V/8A 输出。当主电掉电或主电发生过压或者欠压故障以后，备电为负载供电。

      GST-LD-D06H 智能电源盘是功率转换电路把 220VAC 转换为四路输出，其中三路给负载供电，一路给备电充电，提供 3 路 24V/8A 输出。当主电掉电或主电发生过压或者欠压故障以后，备电为负载供电。

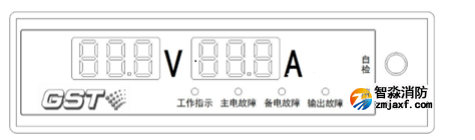

      电源盘显示操作面板示意图如图 2-16 所示，输出电压显示、输出电流显示、电池电量显示、电源工作状态指示灯及按键说明如下：

1）输出电压显示：红色数码管显示输出电压。

2）输出电流显示：红色数码管显示输出电流之和。

3）电源工作状态指示灯：发光二极管指示电源工作状态。

4）消音：在故障报警状态下，按下“消音”键可中止故障音响；有新的故障时，重新发声。

在正常工作状态下，此键无响应。

5）自检：按下“自检”键，数码管和指示灯常亮。
