消防安全标志-图示

作者:海湾消防设备 文章来源：http://www.gstcp.com/ [大 中 小]

消防安全标志-图示

最近看到很多培训教材都在用老版本的消防安全标志在教学，为了避免大家对消防安全标志做更好的了解，整理此篇。

选自规范标准： 消防安全标志 第1部分：标志 GB13495.1-2015

3.1 消防安全标志（以下简称标志）由几何形状、安全色、表示特定消防安全信息的图形符号构成。标志的几何形状、安全色及对比色、图形符号色的含义见表1。

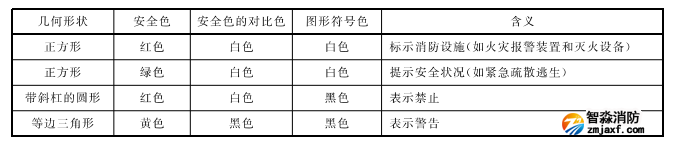

表1 标志的几何形状、安全色及对比色、图形符号色的含义

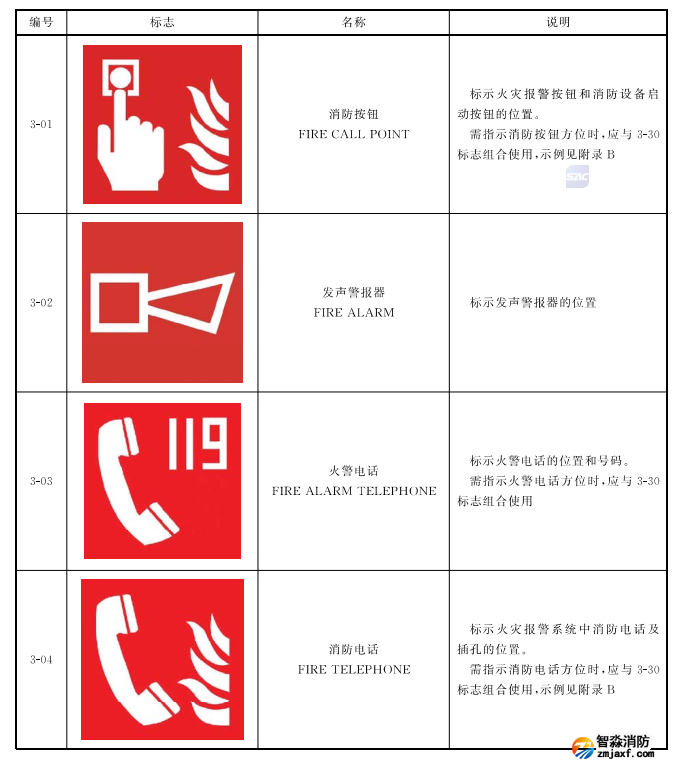

表2 火灾报警装置标志

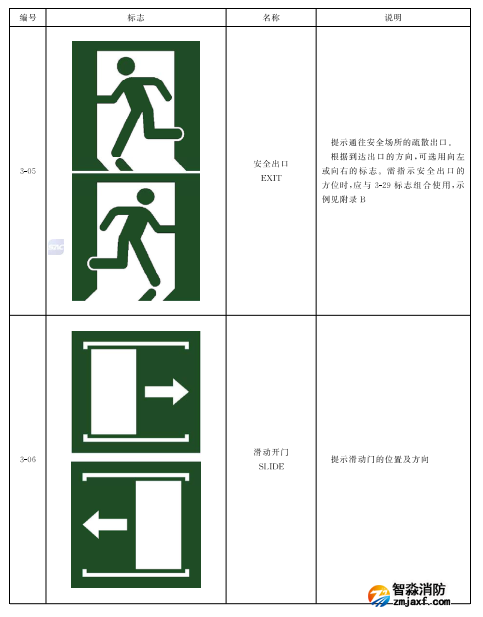

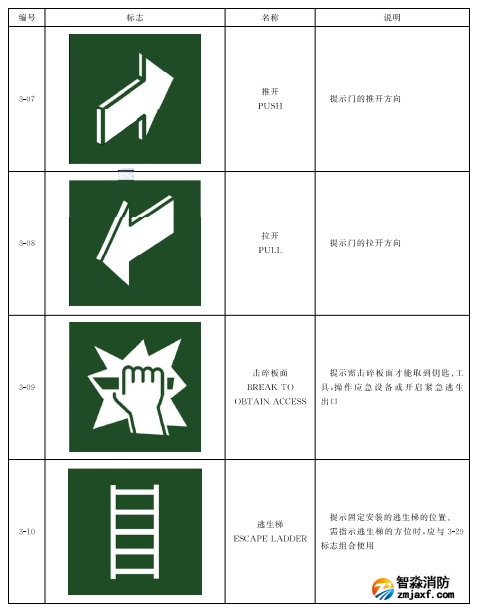

表3 紧急疏散逃生标志

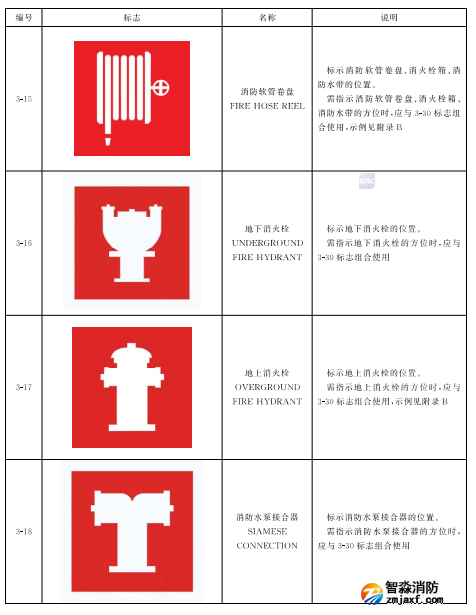

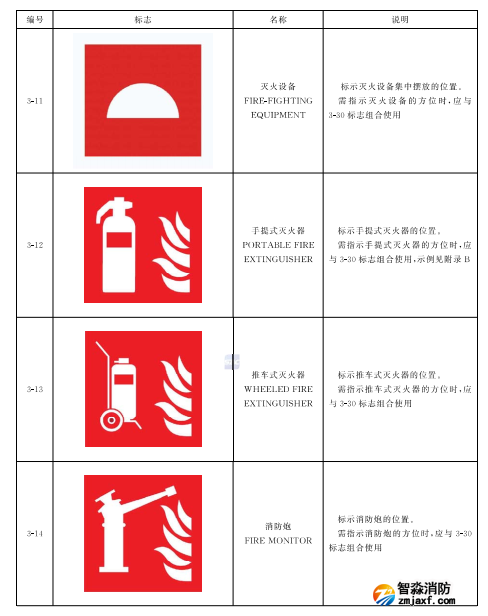

表4 灭火设备标志

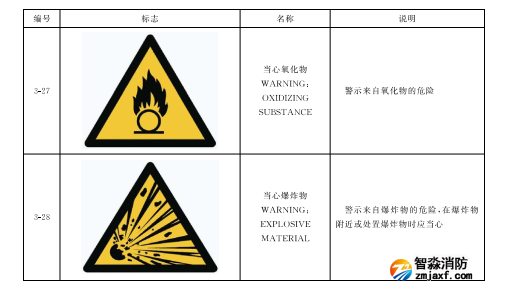

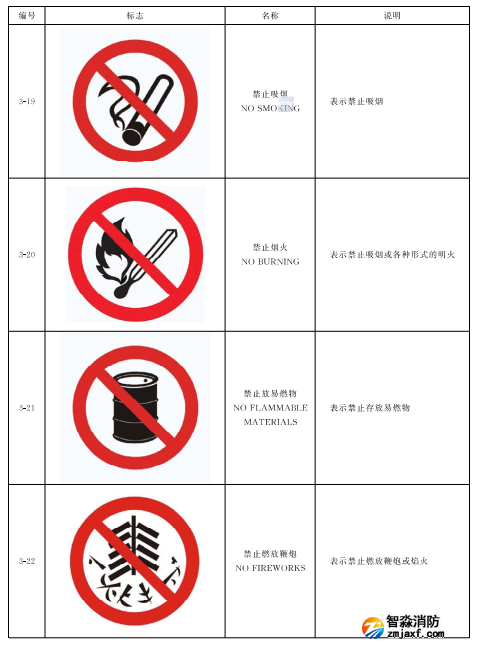

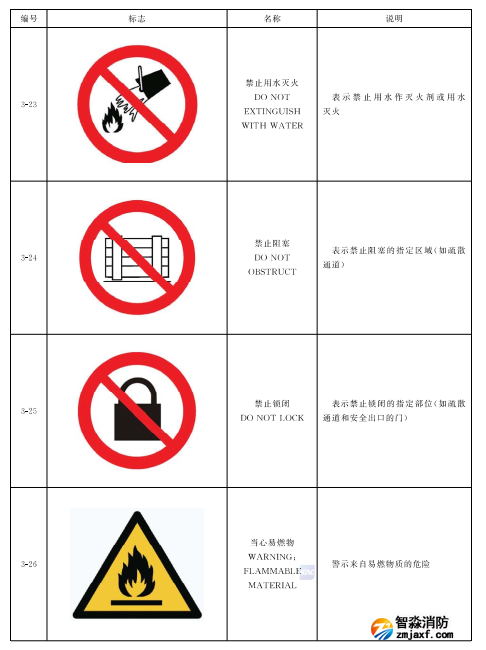

表5 禁止和警告标志

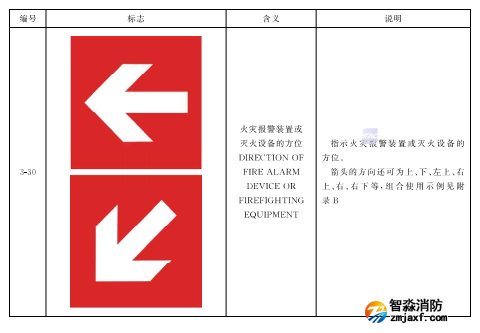

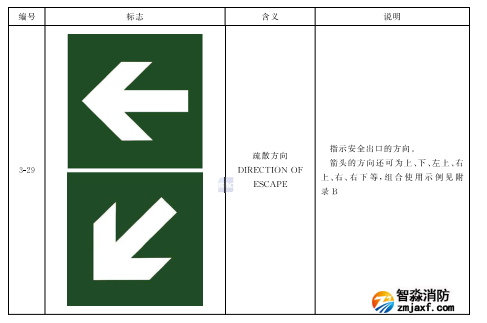

表6 方向辅助标志



附录B（规范性附录）标志与方向辅助标志组合使用示例

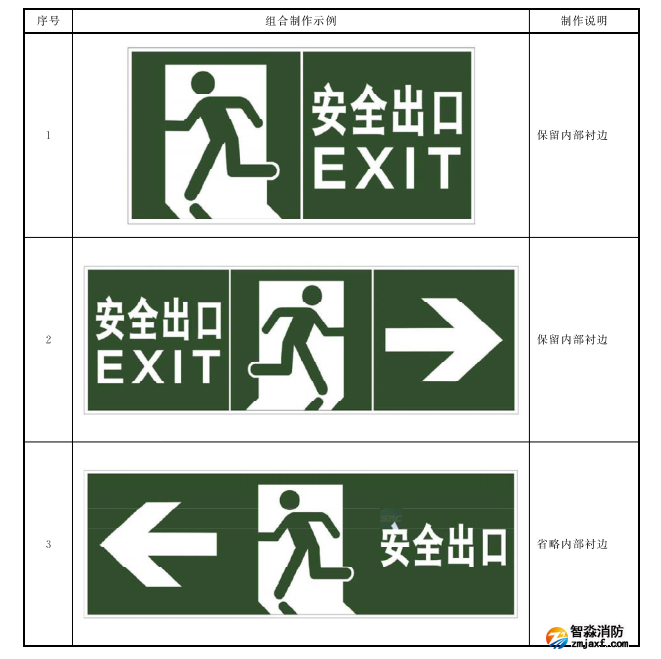

表B.1 标志与方向辅助标志组合制作示例

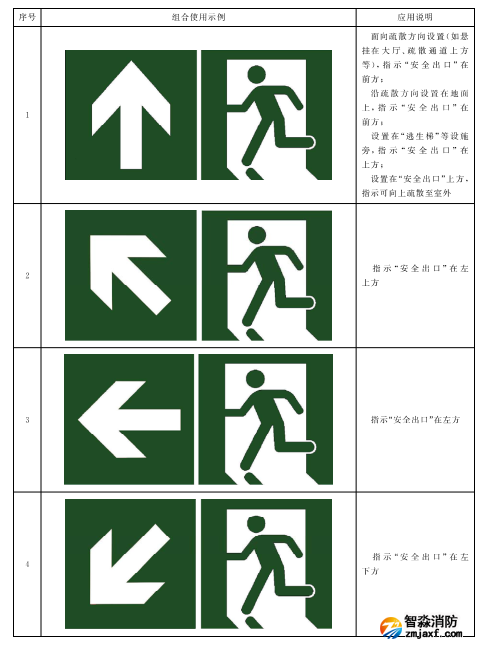

表B.2 “安全出口”标志与方向辅助标志组合使用示例

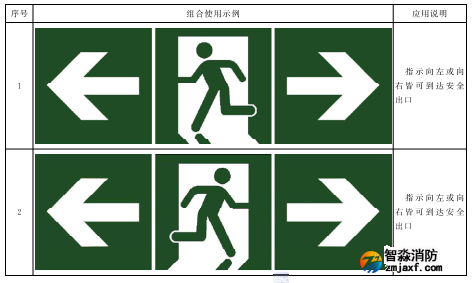

表B.3 位于两个安全出口中间的“安全出口”标志与方向辅助标志组合使用示例

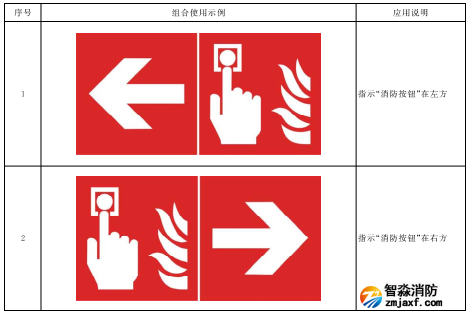

表B.4 “消防按钮”标志与方向辅助标志组合使用示例

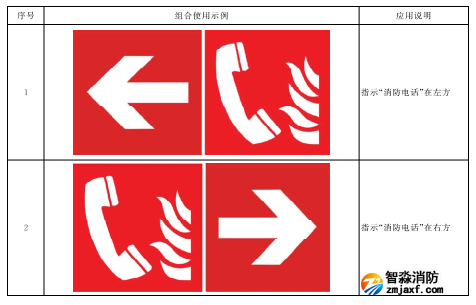

表B.5 “消防电话”标志与方向辅助标志组合使用示例

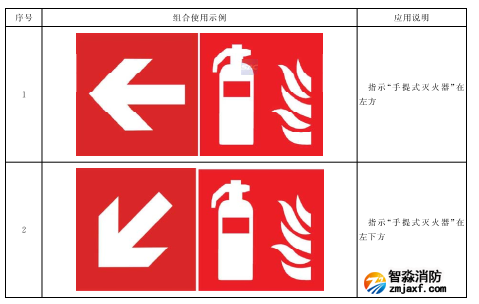

表B.6 “手提式灭火器”标志与方向辅助标志组合使用示例

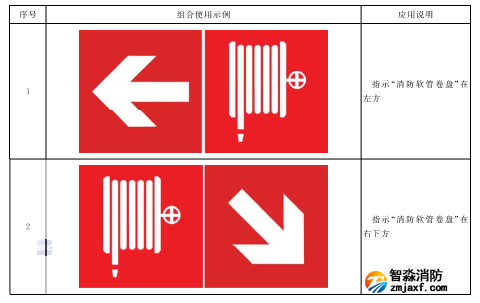

表B.7 “消防软管卷盘”标志与方向辅助标志组合使用示例

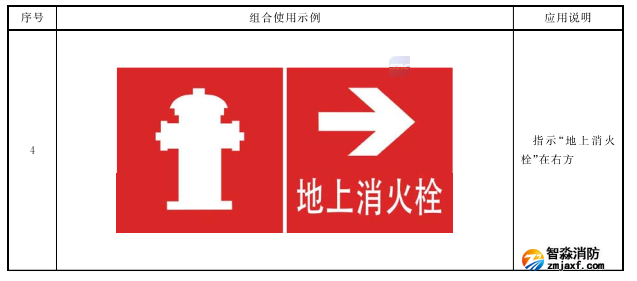

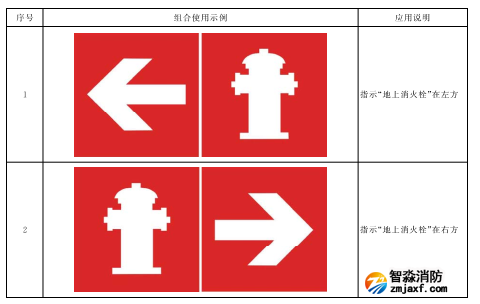

表B.8 “地上消火栓”标志与方向辅助标志组合使用示例




附录C（规范性附录）标志、方向辅助标志与文字辅助标志组合使用示例



表C.1 标志、方向辅助标志与文字辅助标志组合制作示例

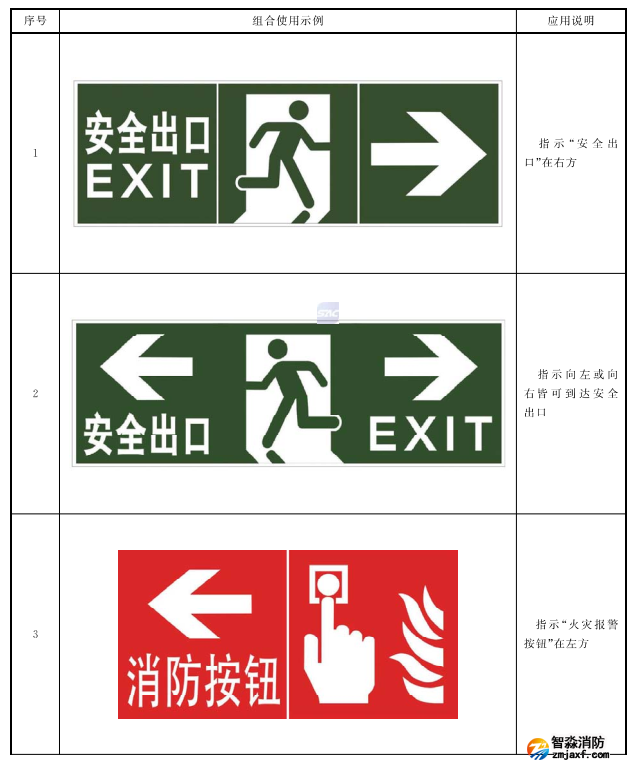

表C.2 标志、方向辅助标志与文字辅助标志组合使用示例
