消防广播模块安装接线示意图

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]
GST-LD-8305是海湾消防广播模块,本节海湾消防报警设备工程师将为大家讲解海湾8305消防广播模块的安装、接线、应用示意图。

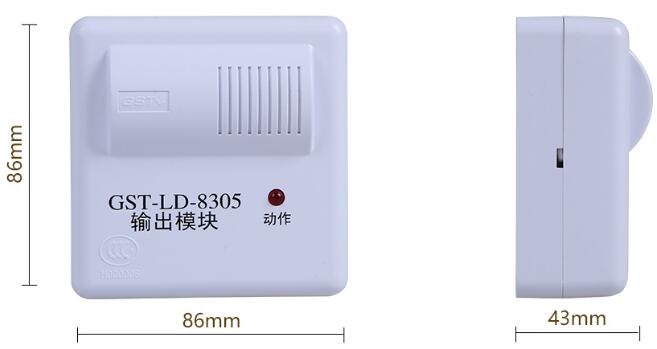

一、海湾消防广播模块GST-LD-8305的外形尺寸及结构示意图如图1-30所示。

二、海湾GST-LD-8305消防广播模块采用明装,进线管预埋安装,将底盒安装在86H50型预埋盒上,安装方法如图1-31。底盒与上盖间采用插接式结构安装,拆卸简单方便,便于调试维修。

GST-LD-8319预埋盒安装

三、海湾8305广播模块对外端子示意图如图7-13:
GST-LD-8305切换模块端子图
GST-LD-8305切换模块端子图

其中:
 Z1、Z2:接火灾报警控制器信号二总线,无极性
 D1、D2:DC24V电源输入端子,无极性
 ZC1、ZC2:正常广播线输入端子
 XF1、XF2:消防广播线输入端子
 SP1、SP2:与放音设备连接的输出端子

四、GST-LD-8305输出模块布线要求

:无极性信号二总线采用阻燃RVS双绞线,截面积≥1.0mm2,DC24V电源二总线采用阻燃BV线,截面积≥1.5mm2,正常广播线ZC1、ZC2消防广播线XF1、XF2及放音设备的连接线SP1、SP2均采用阻燃RV线,截面积≥1.0mm2。
注意:如果GST-LD-8305模块接入正常广播线,需要在正常广播线和GST-LD-8305模块之间串接两个250V-22μM双极性铝电解电容器。

五、GST-LD-8305输出模块应用方法

系统接线图如图7-14所示。
GST-LD-8305切换模块系统图
GST-LD-8305切换模块系统图
