特点

海湾JTY-HM-GST102 型线型光束感烟火灾探测器为编码型反射式线型红外光束感烟火灾探测器。探测 器可直接与我公司生产的火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须 与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。探测器主要具 有以下特点：

（1） 将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；

（2） 具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；

（3） 具有自诊断功能，可以监测探测器的内部故障；

（4） 具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收 信号减小的因素可自动进行补偿；

（5） 可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所；

（6） 电子编码，地址码可现场设定；

（7） 探测光路设计巧妙，抗干扰性能强；

（8） 密封设计，具有防水性能；

主要技术指标

（1） 工作电压： 总线电压：总线 24V 电源电压：DC24V

（2） 工作电流 电源电流：调试电流≤20mA 监视电流≤8mA 报警电流≤12mA总线电流≤2mA

（3） 灵敏度等级 一级：1.3±0.3dB 二级: 1.7±0.3dB 三级: 2.3±0.3dB

（4） 指示灯： 调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮 正常监视状态：红色指示灯周期性闪烁 火警状态：红色指示灯常亮，黄色指示灯熄灭 故障状态：黄色指示灯常亮 光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s 后探测器再报火警，并由控 制器点亮红色指示灯，熄灭黄色指示灯

（5） 保护面积：探测器最大保护面积为 14×100＝1400m2，最大宽度为 14m

（6） 外壳防护等级： 普通环境应用时，外壳防护等级为 IP20 特殊环境应用时，经胶封处理后，外壳防护等级为 IP66

（7） 使用环境： 温度：-10C～+55C 相对湿度≤95%，不结露

（8） 外形尺寸： 长度：206mm 宽度：95mm 厚度：95mm

结构特征、安装与布线

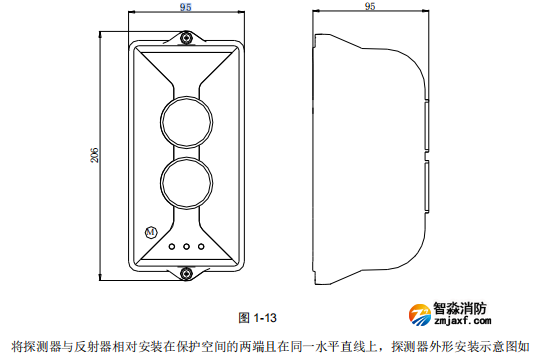

 本探测器外形示意图如图 1-13： 95

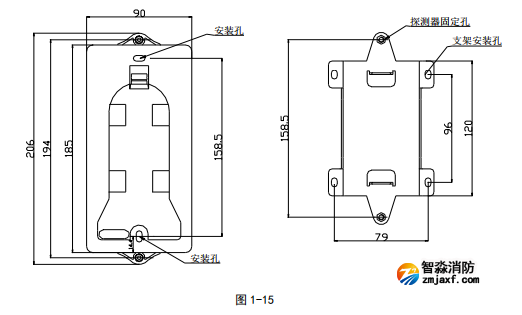

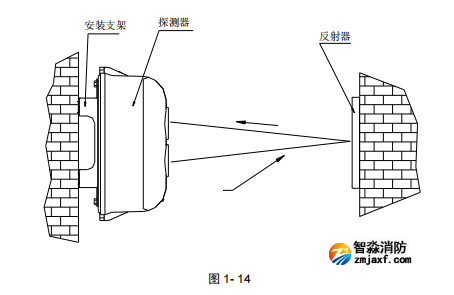

探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。当穿线管预埋时，可将探测器 底壳安装在 86H50 型预埋盒的上方；当穿线管明装时，采用支架安装方式，底壳安装孔距及支架安装孔 尺寸如图 1-15 所示。

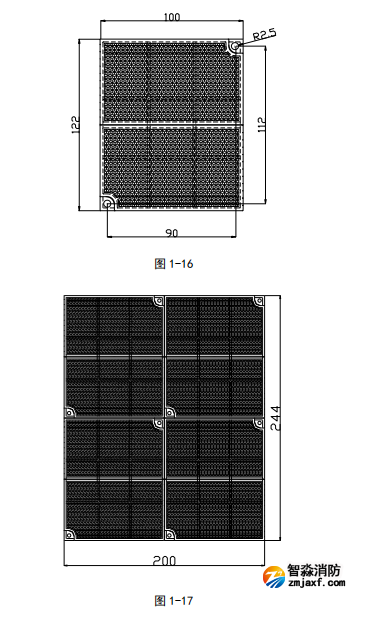

当探测器与反射器间的安装距离大于等于 8m（小于等于 40m）时，需安装 1 块反射器； 当探测器与反射器间的安装距离大于 40m（小于等于 100m）时，需安装 4 块反射器。单块反射 器安装需用两只6 塑料胀钉将其固定，安装尺寸如图 1-16 所示，四块反射器安装时应摆放紧密， 反射器之间不应留空隙，安装示意图如图 1-17 所示（图未按比例）。

探测器需要与直流 24V 电源线（无极性）及火灾报警控制器信号总线（无极性）连接，直流 24V 电 源线接探测器的接线端子 D1、D2 端子上，总线接探测器的接线端子 Z1、Z2 上，反射器不需接线。接线 端子示意图如图 1-18。

布线要求：信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2；电源线 D1、D2 采用耐火 BV 线，截面积≥1.5mm2。
