特点

海湾JTF-GOM-GST9613 型点型复合式感烟感温火灾探测器是我公司推出的最新产品。在保留 JTFGOM-GST601 型点型复合式感烟感温火灾探测器功能的基础上，具有以下特点：

（1） 专业造型设计、结构新颖、外形美观；

（2） 指示灯指示明显，360 度范围可见；

（3） 具有溢水孔设计，防止积水渗漏；

（4） 迷宫设计独特，抗灰尘污染性强；

（5） 在线电子编码；

（6） 自诊断、自补偿、自学习；

（7） 支持数字化总线；

主要技术指标

（1）探测器类别：A2R

（2）工作电压：总线 24V

（3）监视电流≤0.8mA

（4）报警电流≤1.5mA

（5）报警确认灯：红色，巡检时闪烁，报警时常亮

（6）使用环境： 温度：-10℃～+50℃  相对湿度≤95%，不结露

（7）编码方式：十进制电子编码

（8）外壳防护等级：IP23

（9）外形尺寸：直径：100mm，高：54.5mm(带底座)

保护面积

建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求，具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

结构特征、安装与布线

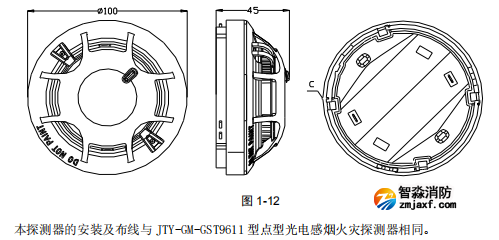

探测器的外形结构示意图如图 1-12：
