海湾GST-DVD 型 DVD 播放盘（可选配）接线安装技术

海湾GST-DVD 型 DVD 播放盘特点

海湾GST-DVD 型 DVD 播放盘是消防应急广播系统音源设备，超强纠错、全面兼容 DVD、SVCD、VCD、

MP3 以及刻录以上内容的 CDR 及 CDRW 等碟片格式，音频清晰逼真，整机高可靠，操作简洁直观。

海湾GST-DVD 型 DVD 播放盘主要技术指标

 （1）工作电压：DC24V

 （2）工作电流≤400mA

 （3）频率特性：60～12KHz

 (4) 信噪比：≥80dB

 （5）使用环境：

 温度：0℃～+40℃

 相对湿度≤95%，不结露

 （6）外形尺寸：

482.6mm×43.6mm×260mm

海湾GST-DVD 型 DVD 播放盘结构特征与安装

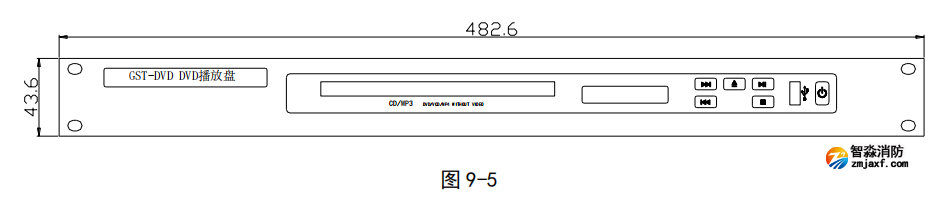

海湾GST-DVD 型 DVD 播放盘外形尺寸及结构示意图如图 9-5 所示。

其中系统内部接线：

音频出：音频广播信号输出接口；

+24V 电源：外供 DC24V 电源接入的正极；

地：外供 DC24V 电源接入的负极。
