海湾安全技术有限公司：双电源切换装置，安装使用说明书(Ver1.01，2015.01)

　　1、海湾安全技术有限公司：双电源切换装置，概述：

　　AC-AC双电源切换装置（简称为切换装置），适用于交流50/60Hz、额定工作电压AC1000V以下、额定工作电流至16A的一相两线的双路供电电网中，自动将一个或多个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

　　符合标准：GB/T14048.11。

　　2、海湾安全技术有限公司：双电源切换装置，功能：

　　自动控制、自投自复。

　　同时具备手动控制常用、备用电源切换功能。

　　本地及远程常用、备用电源在线及工作指示。

　　3、海湾安全技术有限公司：双电源切换装置，技术指标：

　　输入电源：额定电压≤AC1000V、工作频率50/60Hz；

　　额定电流：≤16A

　　开关极数：一相两极

　　控制方式：自动控制、自投自复

　　切换时间：<3s

　　使用环境

　　周围空气温度：-5℃~+40℃，周围环境24小时平均值不超过+35℃

　　大气条件：最高温度+40℃时相对湿度不超过50%，较低温度时允许有较高的相对湿度，例如+20℃时为90%。

　　海拔：安装地点的海拔不超过2000m；

　　使用类别为Ⅳ类，倾斜度不大于±23℃.

　　电器级别：CB级，带过载及短路保护

　　污染等级：3级

　　外形尺寸：长400mm×宽320mm×厚150mm

　　壁挂安装方式，支持背面进线和下进线方式。

　　尺寸：300mm

　　符合标准：GB/T14048.11《低压开关设备和控制设备第6部分：多功能电器第1篇：自动转换开关电器》

　　4、海湾安全技术有限公司：双电源切换装置，结构特征及配置说明：

　　切换装置典型配置包括：切换开关、端子排等。

　　4.1、海湾安全技术有限公司：双电源切换装置，外观及面板说明

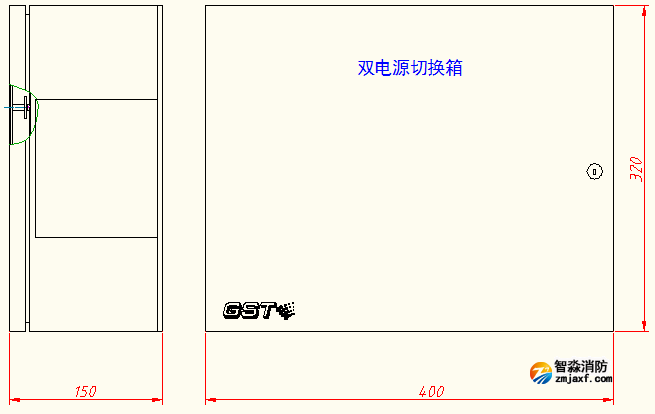

　　切换装置外观示意图如图4-1所示。

　　图4-1

　　4.2海湾安全技术有限公司：双电源切换装置，内部结构说明：

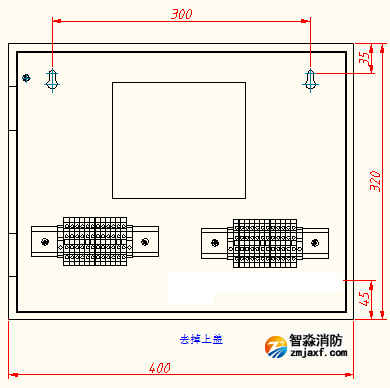

　　切换装置打开箱门后的示意图如图4-2所示。

　　图4-2

　　4.3海湾安全技术有限公司：双电源切换装置，外接端子说明：

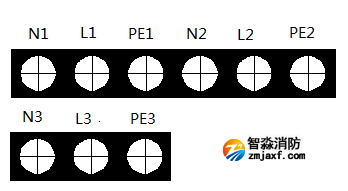

　　切换装置外接端子如图4-3所示。

　　图4-3

　　其中：

　　N1、L1、PE1：常用电源输入接线端子。

　　N2、L2、PE2：备用电源输入接线端子。

　　N3、L3、PE3：负载接线端子。

　　4.4海湾安全技术有限公司：双电源切换装置，布线要求：

　　电源线应选取符合供电电源规格的绝缘电缆，例如供电电压为市电AC220V/50Hz、额定电流为3A，应选取耐压750V以上、额定电流10A的标准三相电源绝缘线。

　　接地线宜用截面积≥4mm2的铜导线，接地电阻应小于4Ω。

　　5、海湾安全技术有限公司：双电源切换装置，安装与调试：

　　5.1海湾安全技术有限公司：双电源切换装置，安装：

　　5.1.1开箱检查

　　检查装箱单的内容是否与订货配置相符，核对无误后再对切换装置外观进行必要的检查。检查中如发现有不符合要求的情况请与供应商联系。

　　5.1.2内部配置及连接状况检查：

　　参照本说明书第4章的介绍对内部配置进行检查，若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与供应商或海湾公司技术服务部联系。

　　5.1.3安装方法：

　　切换装置采用壁挂式安装，安装尺寸如图5-1所示。用2个M6的膨胀螺栓将其固定在牢固的墙壁上。

　　图5-1

　　5.2海湾安全技术有限公司：双电源切换装置，调试：

　　5.2.1海湾安全技术有限公司：双电源切换装置，设备接线：

　　切换装置及外部设备检查完毕后，如各项测试均符合要求，将外部电源、负载设备与切换装置按照4.3节接线说明进行正确的连接。

　　5.2.2海湾安全技术有限公司：双电源切换装置，调试步骤：

　　接线完成后，经过仔细检查无误便可以进行开机调试了，调试参照以下步骤：

　　5.2.2.1工作模式确认：

　　断开常用、备用电源供电。

　　打开切换装置箱门，查看内部切换开关面板上的“自动”、“手动”设置开关，应打到“自动”侧；切换开关面板上的旋钮箭头应旋至“ONN”档位。

　　确认完毕上述设置，切换装置即可正常使用。

　　5.2.2.2切换测试：

　　常用、备用电源同时供电，查看箱内切换开关面板指示灯，“Un”、“Non”、“Ur”指示灯应常亮，“Ron”指示灯应熄灭；测量“N3”、“L3”线间电压，应和常用电源电压一致。

　　断开常用电源供电，查看箱内切换开关面板指示灯，“Ur”、“Ron”指示灯应常亮，“Un”、“Non”指示灯应熄灭；测量“N3”、“L3”线间电压，应和备用电源电压一致。

　　恢复常用电源供电，查看箱内切换开关面板指示灯，“Un”、“Non”、“Ur”指示灯应常亮，“Ron”指示灯应熄灭；测量“N3”、“L3”线间电压，应和常用电源电压一致。

　　注：常用、备用电源切换时间应小于3s，切换开关面板上的旋钮旋至相应档位后，再测试“N3”、“L3”线间电压。

　　5.2.3海湾安全技术有限公司：双电源切换装置，调试完毕系统运行：

　　调试完毕，功能正常后，切换装置即可开始运行。

　　5.2.4常用、备用电源远程指示调试说明

　　6、海湾安全技术有限公司：双电源切换装置，注意事项：

　　为保证安全，切换装置必须正确接地。

　　切换装置只能由专业技术人员进行维护和维修。

　　切换装置属精密电子产品，需专人管理，严禁他人随意触动。

　　海湾安全技术有限公司负责切换装置的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。
