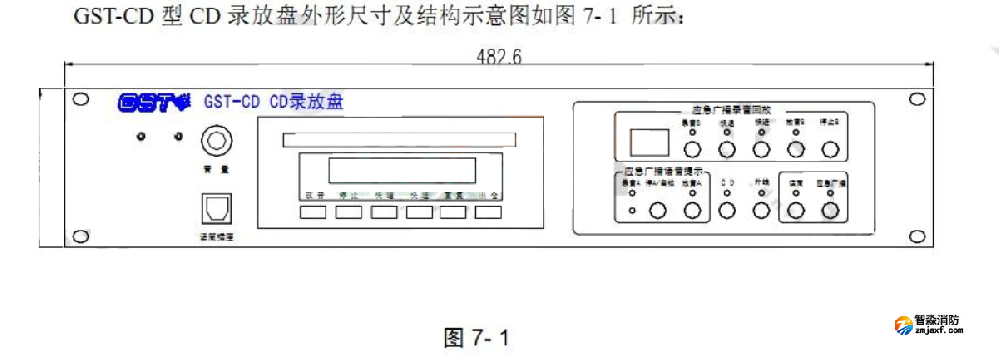

当宁提供海湾cd录放盘的结构图以及海湾CD录放盘安装图。今天以海湾GST-CD 型CD 录放盘为例：

各端子均为系统内部接线端子，其中：

音频出：音频广播信号输出接口。

外线 2：音频信号输入接口。当正常广播与消防广播共用一套广播功率放大器时，正常广播信号由“外线 2”接口输入。平时不启动本设备时，“外线 2”接口与“音频出”接口在内部是连通的；当启动本设备后，“外线 2”接口与“音频出”接口断开，消防广播的播音内容由“音频出”接口输出。

内部控制线：控制信号（输出线）。该控制线与功率放大器级联，话筒广播时自动联动功率放大器。该控制线也可实现对功率放大器进行检验。

C 线：联动控制线。C 线应接到消防联动控制设备（联动控制信号 24V ），受联动 设备控制实现消防自动广播（既应急广播状态）。

机壳：将“机壳”与“地”端子短接，以消除广播系统中可能产生的噪声或自激。

遥控输出：本设备工作时，该端子输出 24V，用于联动控制广播功率放大器等其它关联的广播控制设备。

地：外供 DC24V 电源接入的负极。

+24V 电源：外供 DC24V 电源接入的正极。
