海湾JB-QB-GST200H-S、JB-QB-GST200H/2-S火灾报警控制器/消防联动控制器接线安装技术

1.4.1 特点

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火灾报警控制器/消防联动控制器（以下简称 GST200H）

是海湾公司充分调研消防市场新的需求，总结多年消防工程经验，融会国标 GB4717-2005《火灾报警

控制器》和 GB16806-2006《消防联动控制系统》的要求和精神，并参考了 GB 4717-201X《火灾报警

控制器》报批稿、欧洲标准 EN54-2 和 EN 54-4 的相关要求而设计的新一代报警联动一体化智能控制

器。

该系列控制器可与我公司生产的各类开关量型、模拟量型、数字智能型火灾探测器和控制模块连

接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

主要特点如下：

（1） 图形化彩色显示界面。本控制器采用图形化彩色显示界面，不同信息采用不同窗口显示，界

面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统

提供的多种功能。另外新的便捷操作途径，使用户可以大幅度提高效率。

① 检查锁方便用户或检查人员迅速查看系统内设备情况。

② 手自动转换锁和联动启动按钮方便在紧急情况下快速切换控制状态，快速进入联动状态。

（2） 多种功能配置选择。接入联网接口卡或其他接口卡，丰富的接口使系统还可以连接其他消防

设备。

（3） 配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘上的每

一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设

备的启/停控制。

（4） 配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设备进行

直接控制。本控制盘具有输出线断线、短路故障检测功能，可最大限度的保障控制盘本身与

终端设备之间连接的可靠性。直接控制盘实现两线对启停双控设备的控制。

（5） 调试方便快捷。为方便用户及工作人员使用，控制中增加了一些便捷的调试方式，可以快速

明确控制设备状态和发现问题。

①设备状态查询界面，一个界面显示整个回路的设备状态，报警、故障、屏蔽等状态一目了

然。

②快速打印整个回路的探测器污染度，方便设备维护保养。

③支持联网上传下载定义，也可以通过手机 APP 蓝牙通讯上传下载数据，远程调试（支持云

端数据的上传下载）和故障诊断。

④重码检测后重码设备指示灯闪烁，容易识别。

1.4.2 主要技术指标

（1） 液晶屏规格：480×272 点，4.3 英寸彩色液晶屏。

（2） 控制器容量：

a. JB-QB-GST200H-S 最大容量为 242 个地址编码点、JB-QB-GST200H/2-S 最大容量为 484

个地址编码点。

b. 标配手动盘 24 路。

c. 标配直控盘 6 路。

（3） 回路带载能力：JB-QB-GST200H-S 最大输出能力为 700mA，JB-QB-GST200H/2-S 两回路共享最

大输出能力为 700mA。实际带载情况应根据负载最大工作电流、线路长度和线路截面积计算。

为保证设备可靠工作，应确保线路末端电压≥16V。

（4） 外型尺寸：

外形尺寸（长×宽×高）：380mm×80mm×500mm

1.4.3 结构特征、安装与布线

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火灾报警控制器/消防联动控制器为壁挂式结构设计，可

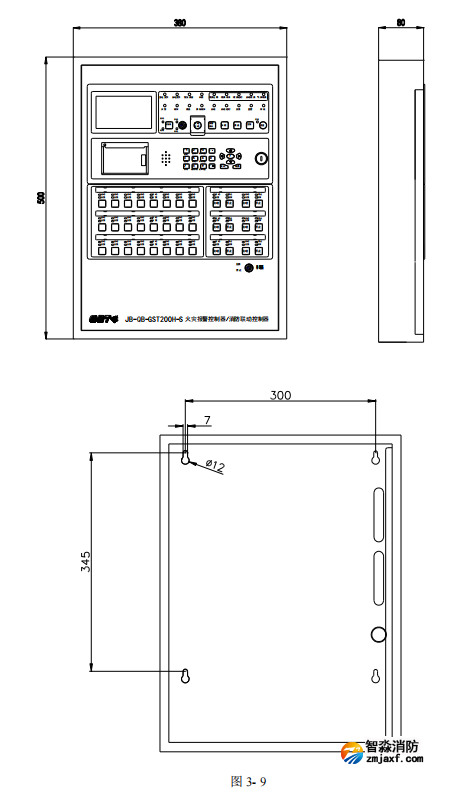

直接明装在墙壁上，以 JB-QB-GST200H-S 为例，外形如图 3-9 所示：

JB-QB-GST200H-S、JB-QB-GST200H/2-S 火灾报警控制器/消防联动控制器可采用柜式或琴台安装，

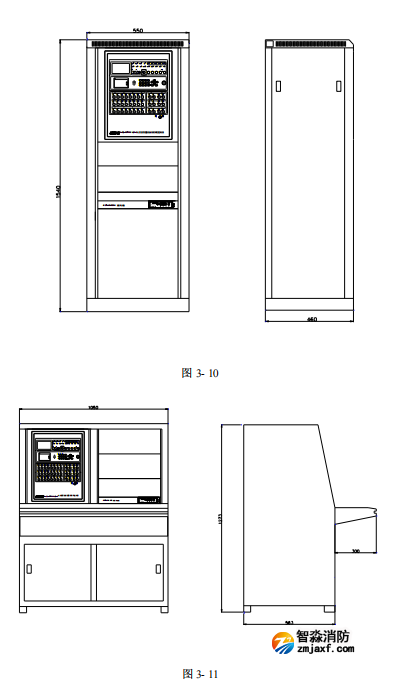

空间尺寸为 12U，外形尺寸示意图如图 3-10（柜式）、图 3-11（琴台）所示：

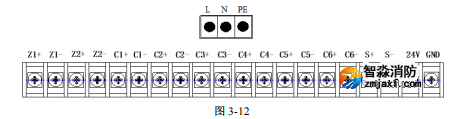

控制器外接线端子示意图如图 3-12 所示：

其中：

L、G、PE：交流 220V 接线端子及交流接地端子；

Z1+/Z1-、Z2+/ Z2-：无极性信号二总线端子；

Cn+、Cn-（n=1~6）：直控输出端子，通过 ZD-02 直控盘终端器连接被控设备。

S+、S-：警报器输出端子，输出时有 DC24V/0.15A 的电源输出；

24V GND（+、-）：辅助电源输出端子，可为外部设备提供 DC24V 电源，最大输出容量为

DC24V/0.3A。

布线要求：

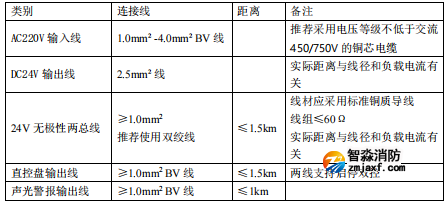

如下表所示
