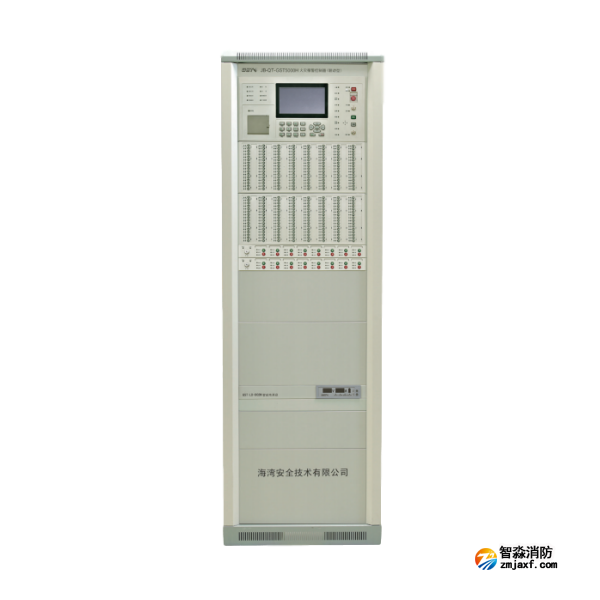

海湾JB-QG-GST5000H立柜式火灾报警控制器功能介绍
海湾JB-QG-GST5000H火灾报警控制器/消防联动控制器(简称为控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,适合独立单体建筑中的区域消防报警系统,同时该控制器具有强大的联网功能,多台控制器联网可组成分布式消防报警系统。
1.1 单机容量大、可靠性高、输出能力强

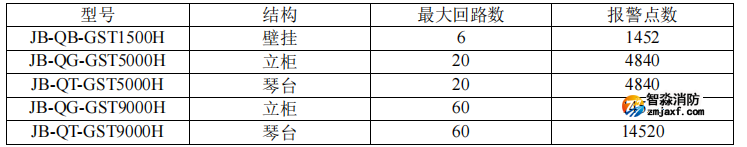

海湾JB-QG-GST5000H火灾报警控制器满足大型单体建筑中的区域消防报警系统的设计要求。不论对联动类还是报警类总线设备,控制器都设有不掉电备份,保证系统调试完成时注册到的设备全部受到监控。总线输出能力强,全面支持二总线设备。具体点数如表 1-1
1.2 图形化彩色显示界面和便捷的操作方式
海湾JB-QG-GST5000H火灾报警控制器采用图形化彩色显示界面,不同信息采用不同窗口显示,窗口颜色不同,界面清晰易懂、方便直观,通过简单的操作(通过键盘的数字键或方向键操作)就可实现系统提供的多种功能。另外新的便捷操作途径,使用户可以大幅度提高效率。
① 检查锁方便用户或检查人员迅速查看系统内设备情况。
② 手自动转换锁和联动启动按钮方便在紧急情况下快速切换控制状态,快速进入联动状态。
③ 支持触屏操作(此功能仅限 GST9000H 选配),方便用户查看信息。
1.3 灵活的模块化结构和多种功能配置选择
海湾JB-QG-GST5000H火灾报警控制器主控部分由接口统一的各类功能模块组成,配置灵活方便,通过调整接入的回路板数实现总线设备从 1 点到 14520 点间的任意配置。若接入联网接口卡或其他接口卡,丰富的接口使系统还可以连接其他消防设备。
GST5000H 控制器管理板:该卡具有 RS485 通讯接口,用于连接广播电话设备。
GST-NNET-02H 接口卡:该卡具有 RS422 通讯接口,用于控制器与图形显示装置连接或与火警传输装置连接。
CAN 联网接口卡:该卡具有 CAN 通讯接口,用于多台控制器或现场本公司其他具有 CAN通讯接口设备之间的通讯连接。
FIB 联网接口卡:该卡具有光纤通讯接口,用于多台该系列控制器之间的通讯连接。
GST-DGNK5000H 多接口卡:该卡具有 RS485,CAN,TCP/IP 三种通讯接口。RS485 为标准modbus 接口,用于与第三方设备连接使用;CAN 用于多台控制器或现场本公司其他具有 CAN通讯接口设备之间的通讯连接;TCP/IP 用于多台该系列控制器之间的通讯连接。
1.4 配备智能手动消防启动盘
海湾JB-QG-GST5000H消防主机配接智能手动消防启动盘,智能手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联,完成对该总线制联动设备的启/停控制。
1.5 配备直接控制盘
海湾JB-QG-GST5000H火灾报警控制器配备直接控制盘,可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断线、短路故障检测功能,可最大限度的保障控制盘本身与终端设备之间连接的可靠性。直接控制盘实现两线对启停双控设备的控制。
1.6 模块式开关电源
模块式开关电源可在宽电压范围内高效节能运行,合理的充电电路和可靠的多级保护延长了蓄电池的使用寿命。
1.7 调试方便快捷
为方便用户及工作人员使用,控制中增加了一些便捷的调试方式,可以快速明确控制设备状态和发现问题。
① 设备状态查询界面,一个界面显示整个回路的设备状态,报警、故障、屏蔽等状态一目了然。
② 快速打印整个回路的探测器污染度,方便设备维护保养。
③ 支持联网上传下载定义,也可以通过手机 APP 蓝牙通讯上传下载数据,远程调试(支持云端数据的上传下载)和故障诊断。
④ 重码检测后重码设备指示灯闪烁,容易识别。
