海湾GST5000消防主机自动联动公式的编辑调试方法
一、自动联动公式的编辑方法
现场设备主要是指接在控制器回路板无极性二总线上的设备,每个设备占一个编码点,本系统最大提供20个回路,每个回路有242个编码点。这些设备包括火灾探测器(如差定温感温探测器、点型感烟探测器等)、输入模块(如消火栓模块、水流指示器输入接口模块等)、输入输出模块(如防火阀模块、消火栓泵控制模块等)以及为用户特殊安装的防盗模块等,另外我公司生产的直接控制盘、总线制气体灭火控制盘、总线制电话主机等也可以接在总线上来实现统一监控。
二、海湾GST5000消防主机联动公式的格式
联动公式是用来定义系统中报警设备与被控设备间联动关系的逻辑表达式。当系统中的探测设备报警或控制模块的状态发生变化时,控制器可按照这些逻辑表达式自动对被控设备执行“立即启动”或“延时启动”操作。本系统联动公式由等号分成前后两部分,前面为条件,由用户编码、设备类型及关系运算符组成;后面为将要联动的设备,由用户编码、设备类型及延时启动时间组成。
例一 :010011 03 + 020011 03 = 010012 13 00 010013 19 10
表示:当010011号点型感烟探测器或020011号点型感烟探测器报警时,010012 号讯响器立即启动,010013号排烟机延时10秒启动。
注意:
1)联动公式中“=”前后的设备都要求由用户编码和设备类型构成,类型不能缺省。
2)关系符号有“与”、“或”两种,其中“+”代表“或”,“×”代表“与”。
3)“=”后面的联动设备的延时时间为0~99秒,不可缺省,若无延时需输入“00”来表示。
4)联动公式中允许有通配符用“*”表示,用其代替0~9之间的任意数字。通配符既可出现在公式的条件部分,也可出现在联动部分用来合理简化联动公式。当其出现在条件部分时,这样一系列设备之间隐含“或”关系,例如0*001315即代表 :01001315+02001315+03001315+04001315+05001315+06001315+07001315+08001315+09001315+00001315;而在联动部分则表示这样一组设备。
5)联动公式中允许使用因果一致通配符“&”。“&”符号的使用与“*”符号类似,用其代替0~9之间的任何数字,但其替代含义与“*”不同,例如&&&*** 03 +&&&*** 02+&&&*** 11 =&&&*** 13 00代表:当某一区的任意点型感烟探测器、差定温探测器或手动报警按钮报警时,同一区的任意讯响器设备立即联动启动,即当121***03设备报警时,121***13设备无延时启动。
6)联动公式中表示因果关系的等号可以是“=”也可以是“= =”,它们的区别仅在于启动控制方式中的自动设置为部分允许时,当前面的联动条件成立时“= =”后面的设备联动,而“=”后面的设备不被联动。
7)在一个联动公式中只能有一处表示因果关系的等于。
三、海湾GST5000消防主机联动公式的编辑

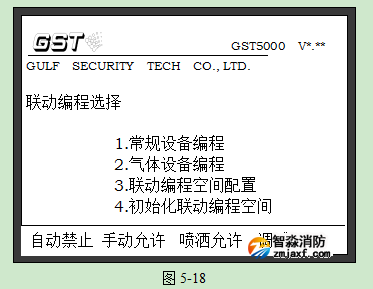

按下“现场编程”键,屏幕提示输入密码,输入正确的系统密码后,进入现场编程菜单(如图5-18),屏幕上出现两种编程、联动编程空间配置及初始化联动编程空间四个选项。
按照被联动设备的类型进行选择(被联动设备为气体灭火设备选“2”,为常规设备选“1”)后,屏幕出现联动公式的编辑菜单(如图5-19)。
“新建”: 系统自动分配公式序号(如图5-20所示),输入欲定义的联动公式并“确认”后,此条联动公式存于存储区末端。

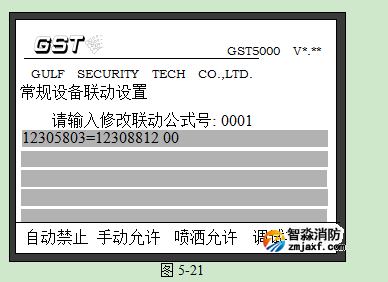

“修改”:输入要修改的公式序号,确认后控制器将此序号的联动公式调出显示,等待编辑修改(如图5-21)。修改完成后,按“确认”键将修改后的联动公式存储,按“取消”键放弃修改不予存储。

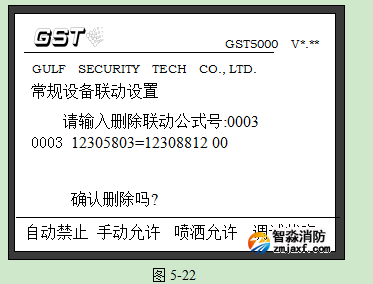

“删除”:输入要删除的公式号并确认后,控制器显示该序号的联动公式,并提示是否进行删除操作(如图5-22),按“确认”键执行删除,按“取消”键放弃删除。
