一、特点

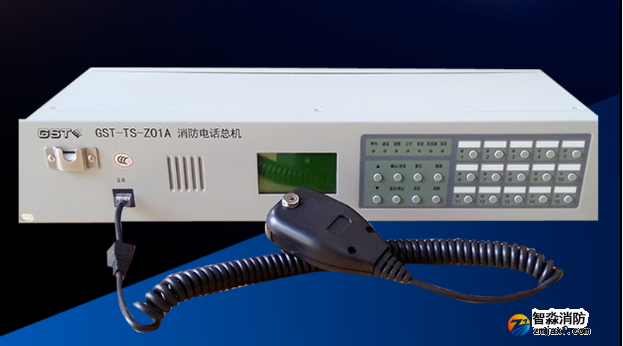

　　GST-TS-Z01A/GST-TS-Z01B 型消防电话总机是消防通信专用设备，当发生火灾报警时，由它可以提供方便快捷的通信手段，是消防控制及其报警系统中不可缺少的通信设备。主要具有以下特点：

　　（1）每台总机可以连接多512 路消防电话分机或51200 个消防电话插孔；

　　（2）总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态，使用非常便利；

　　（3）在总机前面板上设计有15 路的呼叫操作键，和现场电话分机形成一对一的按键操作，使得呼叫通话操作非常直观方便；

　　（4）总机中使用了固体录音技术，可存储呼叫通话记录。

　　二、主要技术指标

　　（1）工作电压：DC24V±10%

　　（2）工作电流≤0.5A

　　（3）允许消防电话分机环路电阻：<1000 欧姆

　　（4）频率范围：300～3400Hz

　　（5）串音电平：<-60dB

　　（6）传输损耗：<5dB

　　（7）使用环境：

　　温度：0℃～+40℃

　　相对湿度≤95%，不结露

　　（8）外形尺寸：

　　482.6mm×88.1mm×155.0mm(GST-TS-Z01A)

　　482.6mm×88.1mm×100.0mm(GST-TS-Z01B)

　　三、结构特征、安装与布线

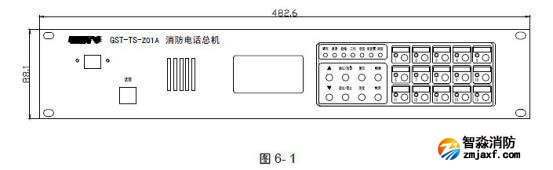

　　GST-TS-Z01A 型消防电话总机外形尺寸及结构示意图如图6-1：

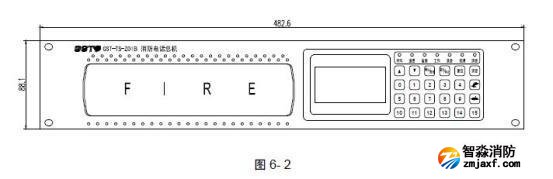

　　GST-TS-Z01B 型消防电话总机外形尺寸及结构示意图如图6-2：

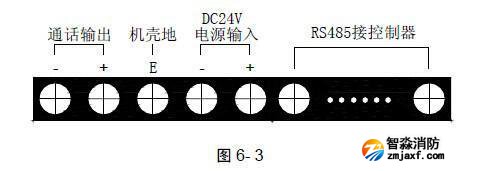

　　本消防电话总机采用标准插盘结构安装，其后部示意图如图6-3：

　　GST-TS-Z01A/B消防电话总机接线端子图

　　其中系统内部接线：

　　机壳地：与机架的地端相接

　　DC24V 电源输入：接DC24V

　　RS485 接控制器：与火灾报警控制器相连接

　　系统外部接线：

　　通话输出：消防电话总线，与GST-LD-8304 接口连接

　　布线要求：通话输出端子接线采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线，大传输距离1500 米。特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声产生很大的干扰。
