海湾8300监视模块常见设备接线图

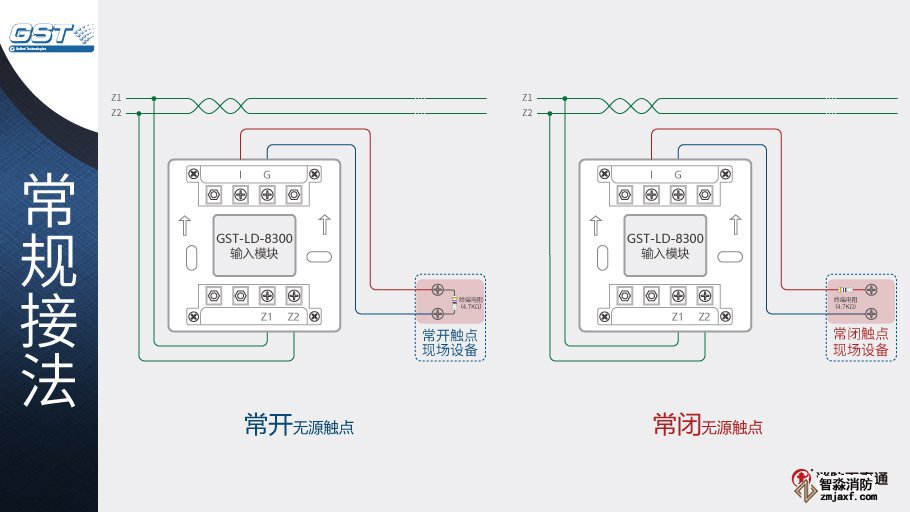

　　1.模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。

　　2.模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

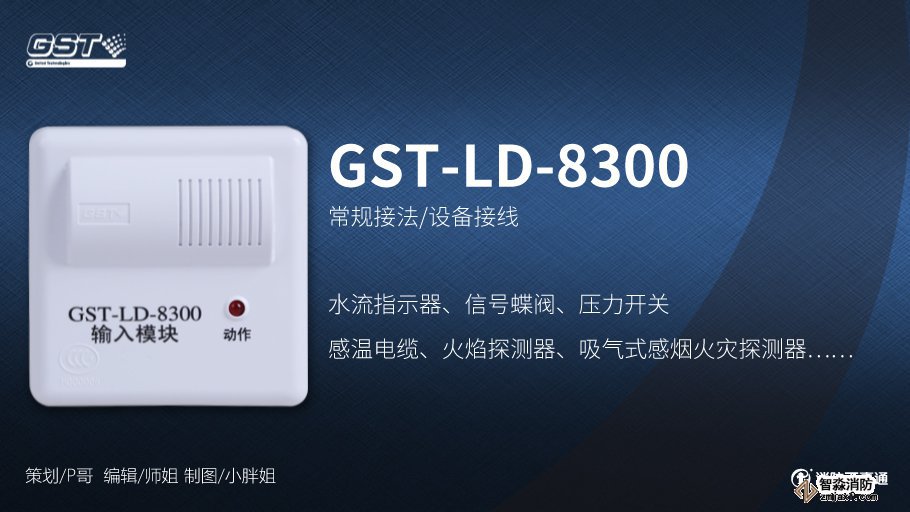

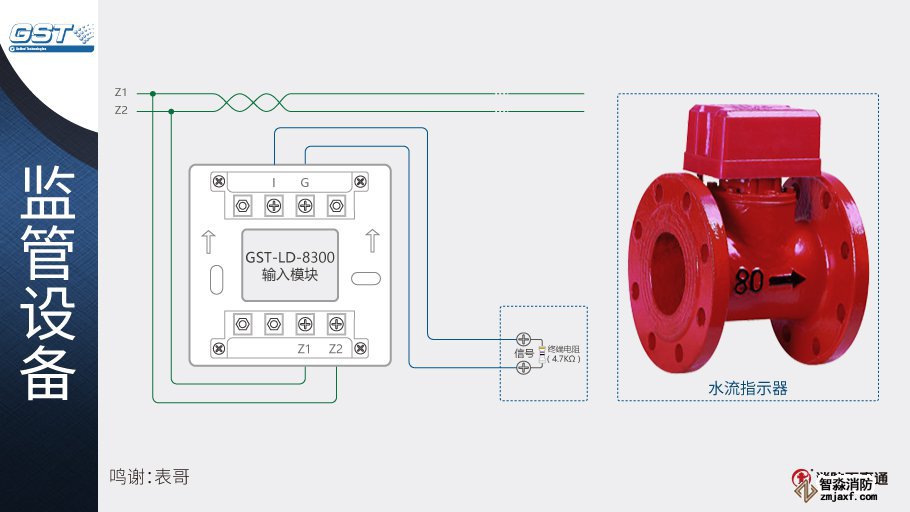

　　1.GST-LD-8300模块主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备接线方式基本相同。

　　2.设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生监管信号，可通过火灾报警控制器知道设备工作状态。

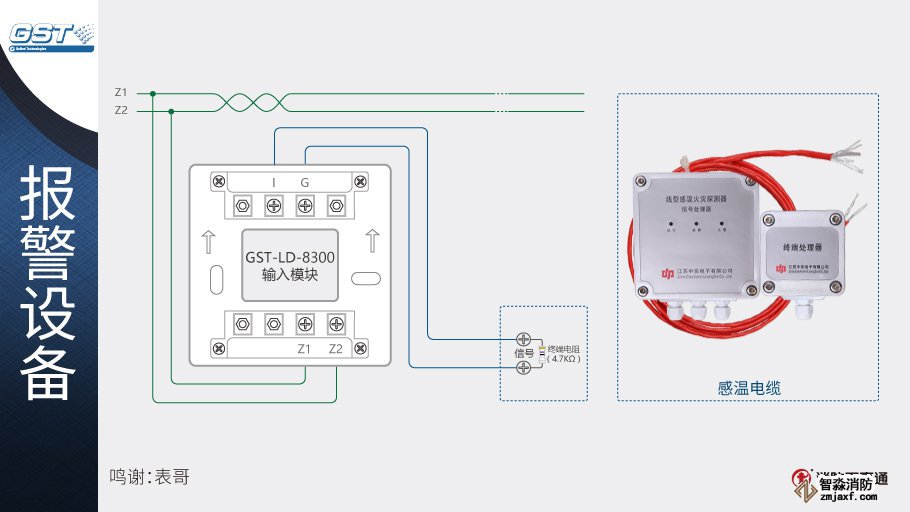

　　1.GST-LD-8300模块主要用于配接现场各种火灾探测器，如缆式线型感温火灾探测器（感温电缆探测器）、火焰探测器、吸气式感烟火灾探测器等。这些设备接线方式基本相同，将探测器报警信号接入输入模块I、G端。

　　2.现场探测器设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。

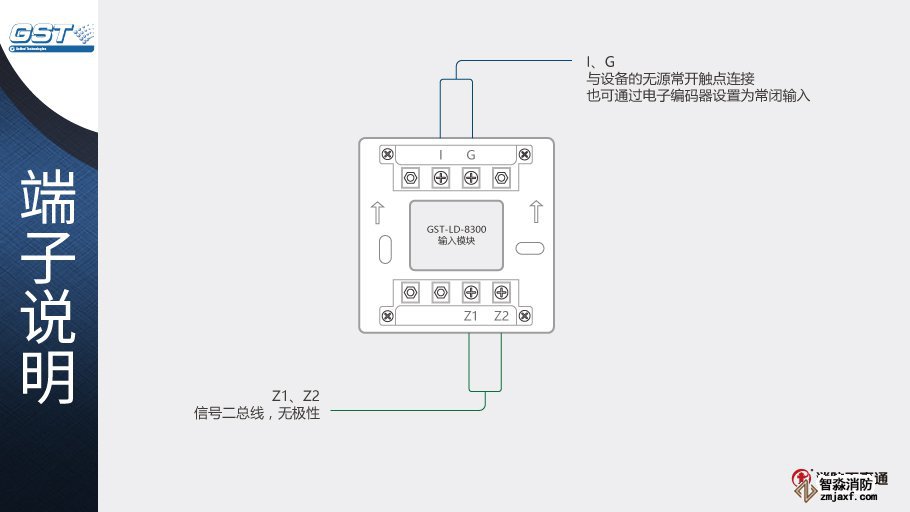

　　1.信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm²。

　　2.I、G采用阻燃RV线，截面积≥1.0mm²。
