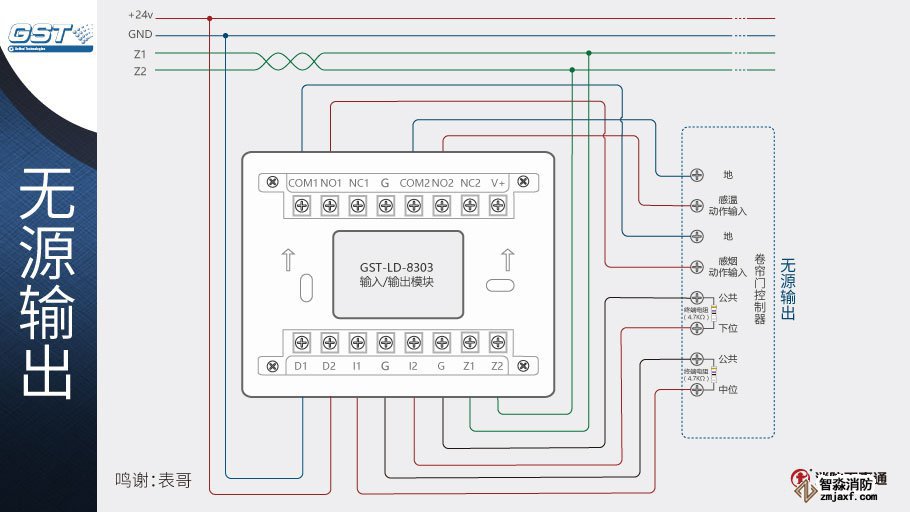

海湾8303双输入/输出模块设备接线方式

　　1、模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7KΩ的终端电阻。

　　2、模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7KΩ的终端电阻。

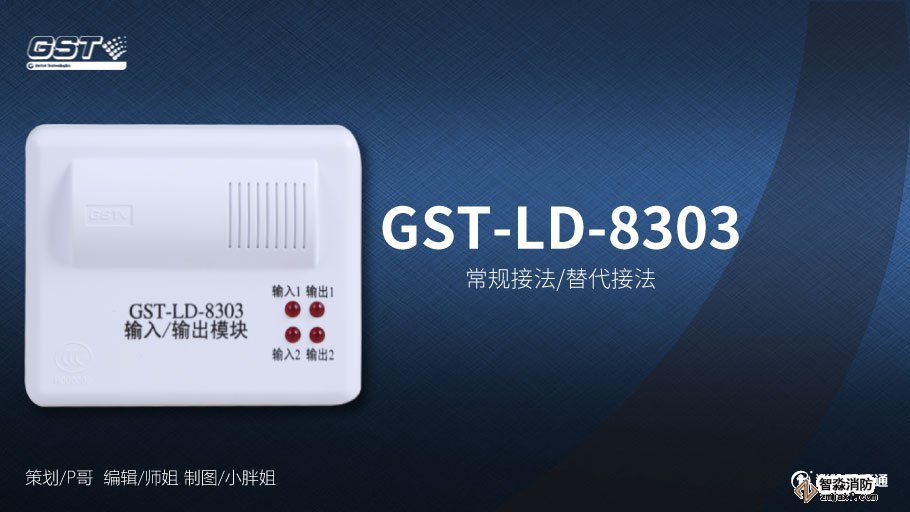

　　1、8303模块可完成对二步降防火卷帘门、水泵、排烟风机等双动作设备的控制。

　　2、用于防火卷帘门的位置控制时，既能控制其从上位到中位、从中位到下位，同时也能确认是处于上、中、下的哪一位。

　　3、GST-LD-8303模块也可以作为两个独立的GST-LD-8301输入/输出模块使用。

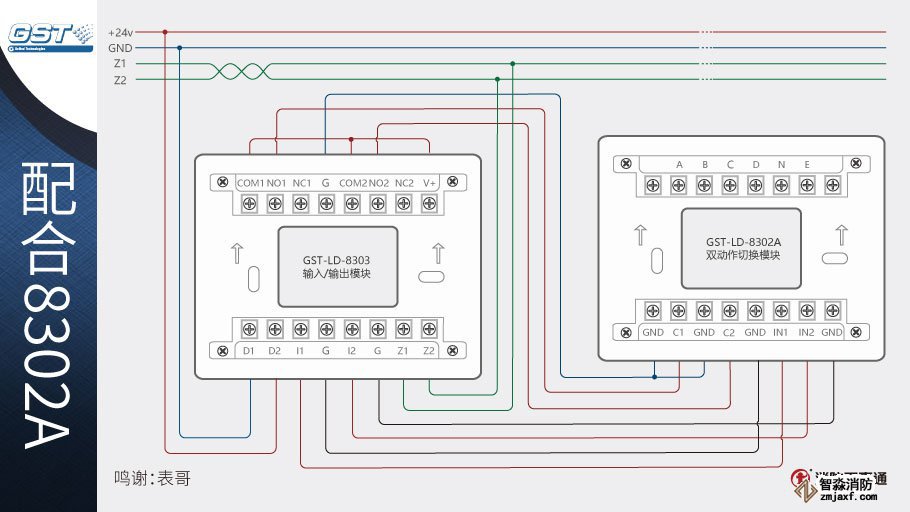

　　GST-LD-8302A双动作切换模块是一种专门设计用于与GST-LD-8303输入/输出模块链接，实现控制器与被控设备之间作交流直流隔离及启动、停动双动作控制。

　　1、信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm²。

　　2、电源线D1、D2采用耐火BV线，截面积≥1.5mm²。

　　3、I1、I2、V+、G、COM1、NO1、COM2、NO2采用阻燃RV线，截面积≥1.0mm²。

　　4、布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

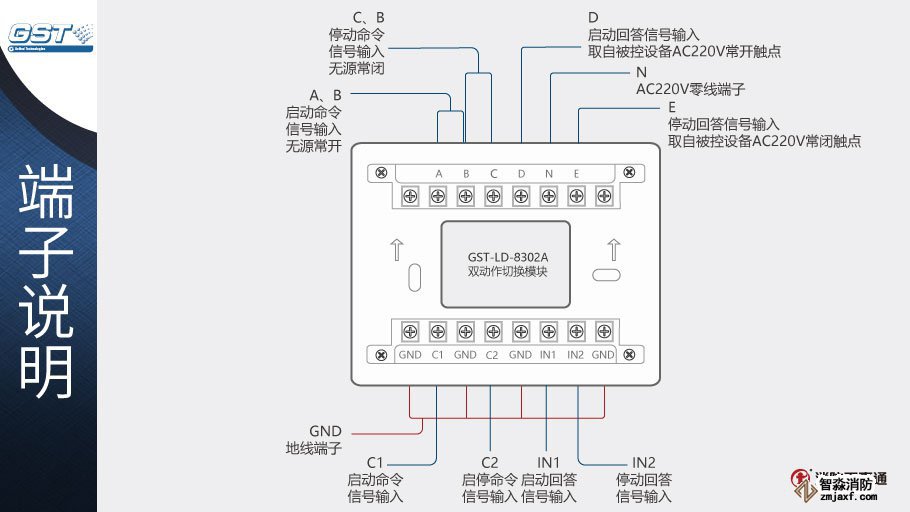

　　海湾GST-LD-8302A双切换模块各端子外接线均采用阻燃RV线,导线截面积≥1.5mm²。
