海湾技术分享消防水泵吸水管、出水管压力表设置不符合要求

1、问题描述
1）设计或施工疏漏，消防水泵吸水管未安装压力表；【图示1】
2）设计文件未明确压力表量程，或供货单位凭经验随意选型，造成选用的压力表最大量程不符合规范要求。【图示2】
2、规范要求
《消防给水及消火栓系统技术规范》(GB 50974-2014)有关规定：
      5.1.17消防水泵吸水管和出水管上应设置压力表，并应符合下列规定：
       1 消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa；【图示3】
       2 消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa；【图示4】
       3 压力表的直径不应小于100mm，应采用直径不小于6mm的管道与消防水泵进出口管相接，并应设置关断阀门。
      12.3.2消防水泵的安装应符合下列要求：
       8 消防水泵出水管上应安装消声止回阀、控制阀和压力表；系统的总出水管上还应安装压力表和压力开关；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计要求时，应为系统工作压力的2倍～2.5倍。
应对措施：
       消防泵房管路安装前，施工单位要仔细核对设计施工图，发现问题及时反馈。压力表选型时，要依据系统设计工作压力，复核压力表的最大量程。
3、图示说明
1）错误做法

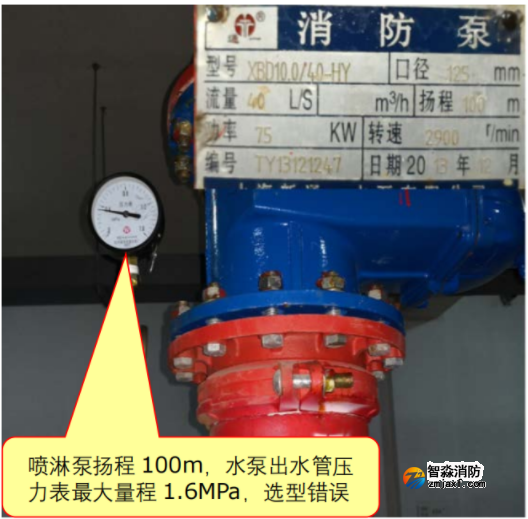

图示1

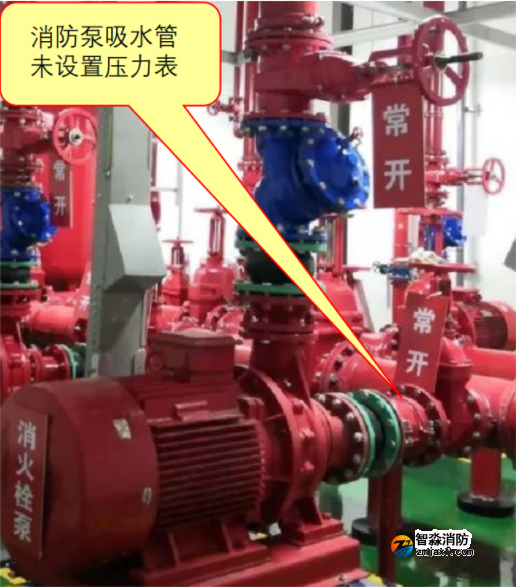

图示2
2）正确做法

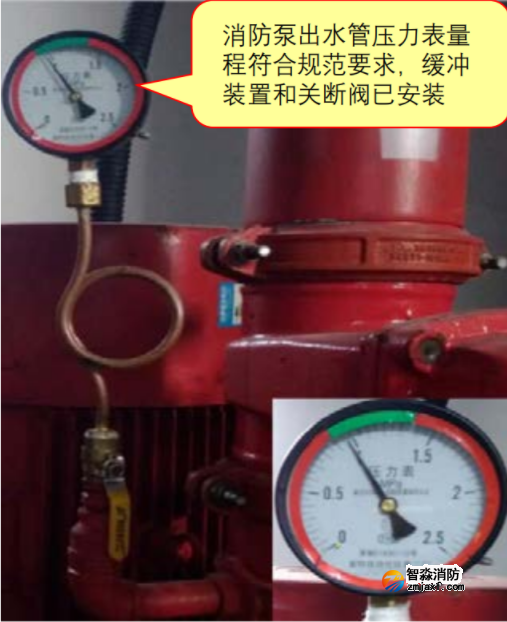

图示3

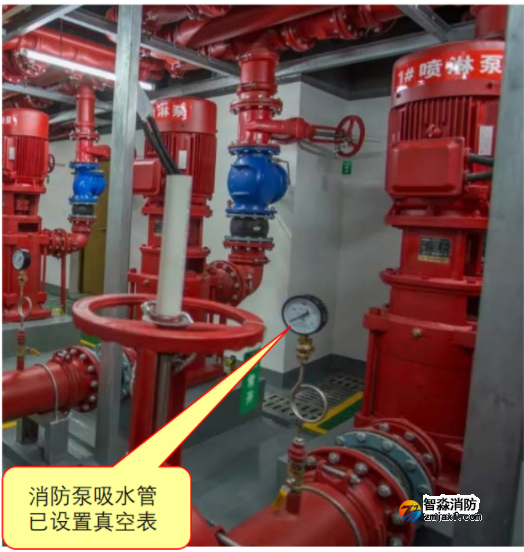

图示4
