海湾J-SAM-GST9121B手动火灾报警按钮结构特征、安装与布线

作者:海湾消防设备文章来源：http://www.gstcp.com/ [大中小]

海湾J-SAM-GST9121B手动火灾报警按钮外形示意图如下

海湾J-SAM-GST9121B手动火灾报警按钮示意图

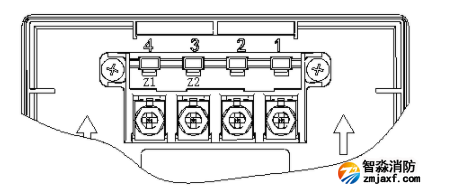

手动火灾报警按钮外接端子示意图如下

海湾J-SAM-GST9121B手动火灾报警按钮端子

其中：

　　Z1、Z2：无极性信号二总线接线端子。

　　布线要求：Z1、Z2可选用截面积不小于1.0mm2的RVS双绞线。

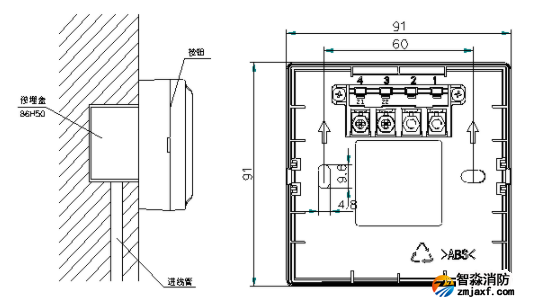

　　手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用预埋盒安装方式，如下图所示。

海湾J-SAM-GST9121B手动火灾报警按钮预埋盒
