一文讲解停车场管理系统的安装与调试

前言：

大家好，我是薛哥。这几天我发了视频监控和门禁系统的安装与调试，还有读者咨询关于停车场管理系统的，前面的大家可以看看。点击下面链接：全面讲解弱电工程门禁系统的安装与调试和一步一步讲解视频监控系统的安装与调试

今天整理一篇停车场管理系统方面的安装与调试，希望对一些需要的人有所帮助。

正文：

一、系统组成

现在的停车场管理系统基本都是车牌识别了，几乎没有蓝牙和IC卡识别的方式了，一般的停车场管理系统由以下的设备组成，主要由道闸、地感线、车辆检测器、出入口主控制系统、车牌高清专用摄像机、补光灯、停车场车牌识别软件、岗亭设备等。

二、系统架构

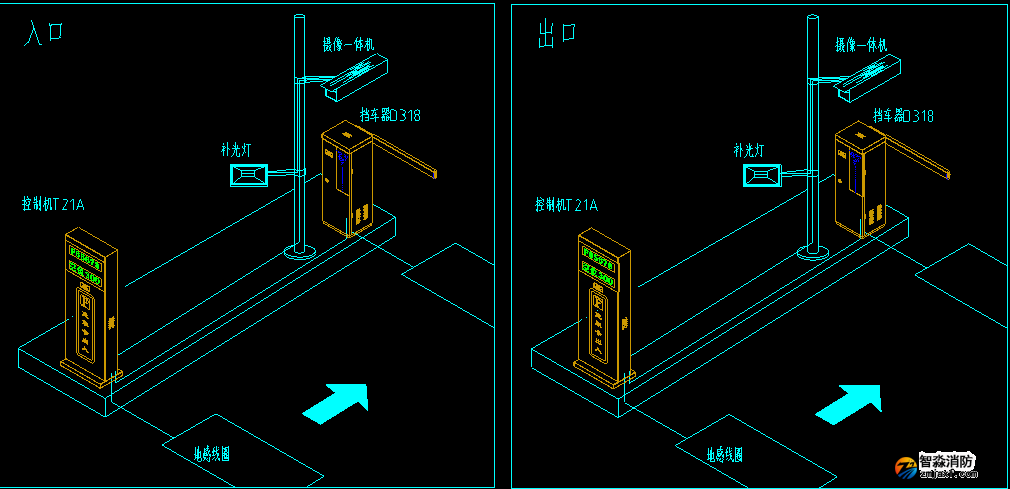

2.1这个是入口和出口的设备平面布置图

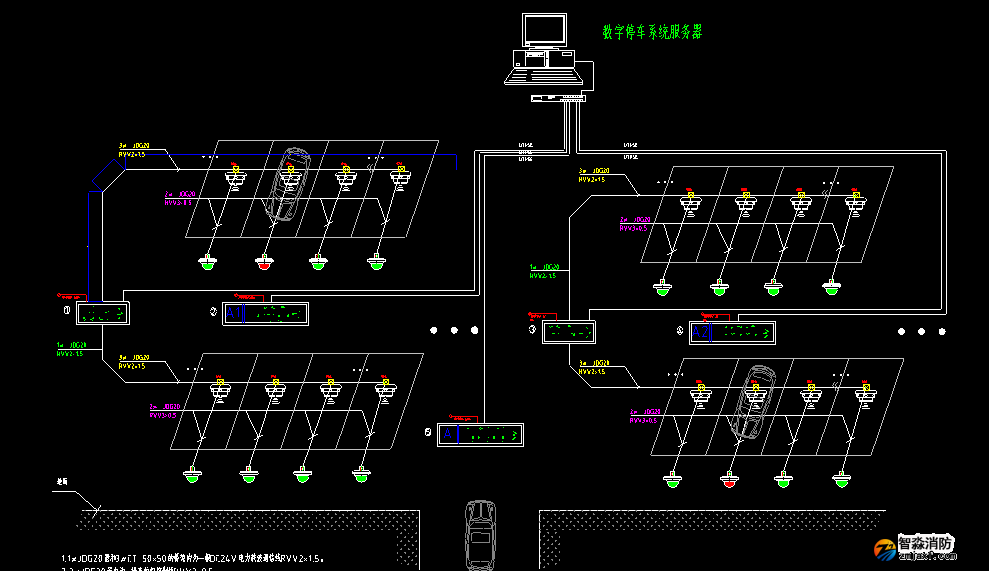

2.2这是停车场管理系统的联网示意图

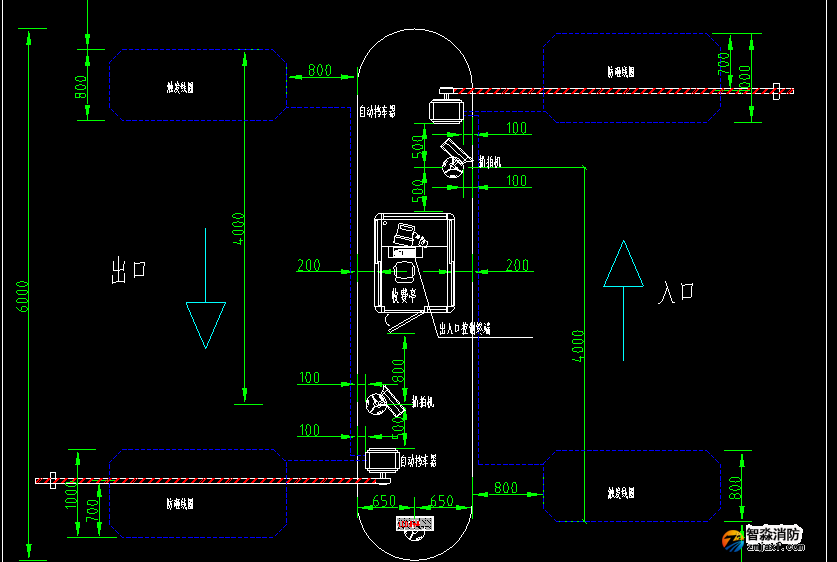

2.3出入口的带岗亭的设备布置图

2.4出入口停车场管理系统管线图

2.5车位引导的停车场管理系统

三、停车场设备安装

说起停车场管理系统的安装，实际比较简单，其中最难的还是安全岛和地感线圈，安全岛涉及到土建基础施工，地感线圈涉及到切割地面，这两个工作内容施工时间比较长，不像安装摄像机和道闸一样，几个膨胀螺丝就解决了。

3.1安全岛施工

安全岛的施工一般分为两种情况，一种是土建代为施工，一种是我们系统集成商施工。第一种情况，不用说了，我们只负责验收使用就可以了。第二种我们系统集成商自己施工，一般我们都是临时找个瓦工做，因为我们的工人很少会瓦工的活。

一般的安装尺寸如下：

这个尺寸没有固定的方式，根据现场实际来定的。满足使用要求就可以了。

3.2地感线圈的施工

一般的停车场管理系统需要做4个地感线圈，进口2个，出口2个，有的时候进口1个，出口1个，这个根据实际需要而定了。

这个是地感线圈的施工尺寸图：

从图中，大家可以看出来，只给了线圈的宽度为1000mm，为什么没有给出来长度呢？这个需要根据现场的实际情况而定的，一般的为2m-3m。

下面这个图是线圈施工断面图：

从这个图中我们可以看出来，线圈埋设了5圈，黄色的线缆大家可以看到。

3.3、道闸、识别摄像机的安装

这个就不需要多介绍了，几个膨胀螺丝就解决了，现场一看，大家就知道怎么安装了。

四、停车场管理系统的调试

停车场管理系统调试之前要先确认线缆接线正确，然后通电测试，保证道闸起落平稳，地感线圈功能正常，摄像头识别范围合适。最后在进行软件方面的测试，关于软件方面的设置，可以参考厂家提供的操作说明。

五、停车场管理系统的维护

停车场管理系统常见问题有以下：

1、地感线圈不好使，检查车辆检测器，再检查地感线圈是不是有损坏。

2、摄像机设别不灵敏，查看摄像头的识别范围是不是合适，进行多次测试。

3、道闸过车不落杆，主要检查地感线圈的问题。

4、软件故障，查看数据库问题

只要大家把握住一点，通信没有问题，线缆没有问题，大概率就是设备问题，最好重启试一下。
