电气火灾监控设备，主机及其配套系报警设备等，应专门设在消防控制室或有人值班的场所。主机电源应取用专用AC220V消防供电。分布的各个监控探测器需采用现场供电，电源接入点选择同级断路器的上端。
一、电气火灾监控设备置于配电柜内部的安装

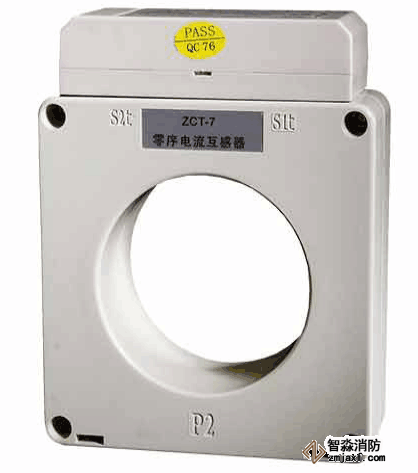

一般新工程在各楼层均设有专门楼层配电柜，可将探测控制器放在配电柜内，需与导电母线保持适当距离（越远越好），再将剩余电流互感器安套在电源母线上，确认固定牢靠，探测控制器与互感器之间的连线，应采用屏蔽导线。
二、电气火灾监控设备置于配电柜外部的安装
配电柜外安装探测控制器适用于新工程及改造工程。新建工程，如配备专门的防火监控箱，可装入探测控制器后置于配电柜附近，配套的剩余电流互感器安套在电源母线上，确认固定牢靠，探测控制器与互感器之间的连线，应采用屏蔽导线。而对于改造工程，因互感器为闭合型，在安装时，不仅要注意施工安全还应尽量避免断电时间过长，影响用户的用电。
三、电气火灾监控设备在成套配电柜中的安装
从产品美观及安装及操作方便的角度考虑，在配电柜面板上嵌入安装探测控制器，且剩余电流互感器固定安装在箱内，即无需增加防火监控箱，也无需改动配电柜内部结构为最有方案。用户应在设计中明确提出要求，由各方在施工图纸会审确认批准后，可由成套厂家专门设计柜体。
四、安装布线设计时注意事项
1、应采取三防措施。
2、按消防用电的规定执行。各个安装接线端，接线时不得反接，数量不得超过2根。
3、须严格区分N线和PE线，穿过剩余电流互感器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。
4、总线安装走线时，强弱电线需注意分开走线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
监控设备与探测器之间的通讯线应采用标准线径不小于1.5mm2的双绞线，在强干扰场所，需采用屏蔽双绞线，且屏蔽双绞线的屏蔽层应良好接地。
