机电安装工程的消声减振对象包括设备和管道两方面，既要防止包括制冷机组、空调机组、水泵、风机等设备产生较大振动和噪声，也要防止管道传播设备及自身产生的振动和噪声。本文从设施及工艺两个方面，总结了机电安装工程在水泵、空调机组、排风排烟机组、冷冻机组、管道各专业上的常用消声减震做法，全面！



一

消声减振设施

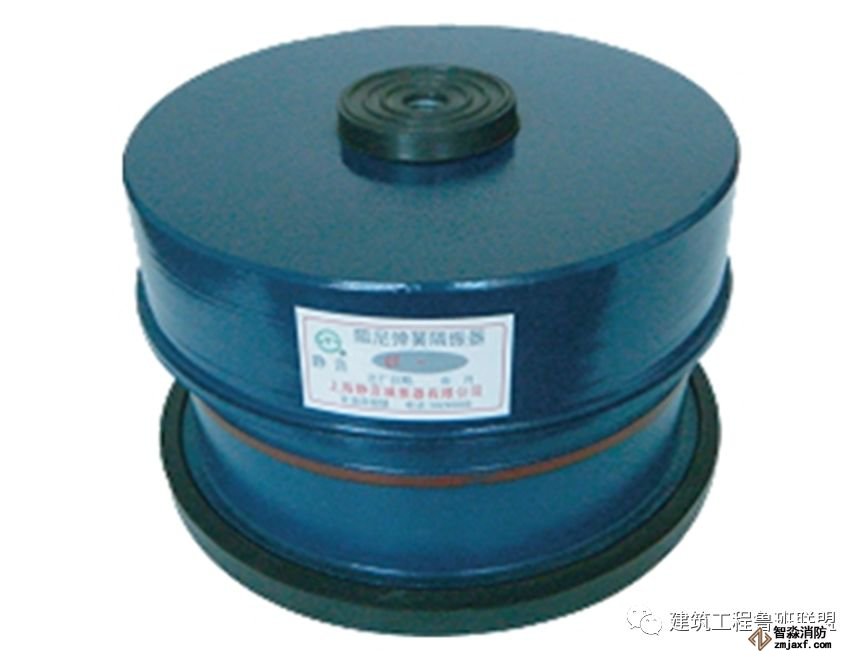

· 自立式弹簧隔振器

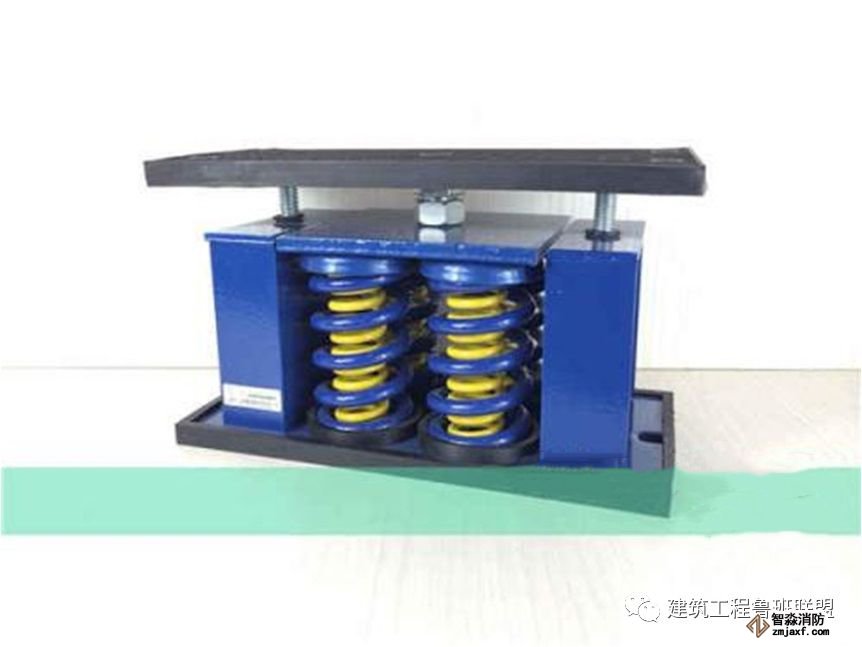

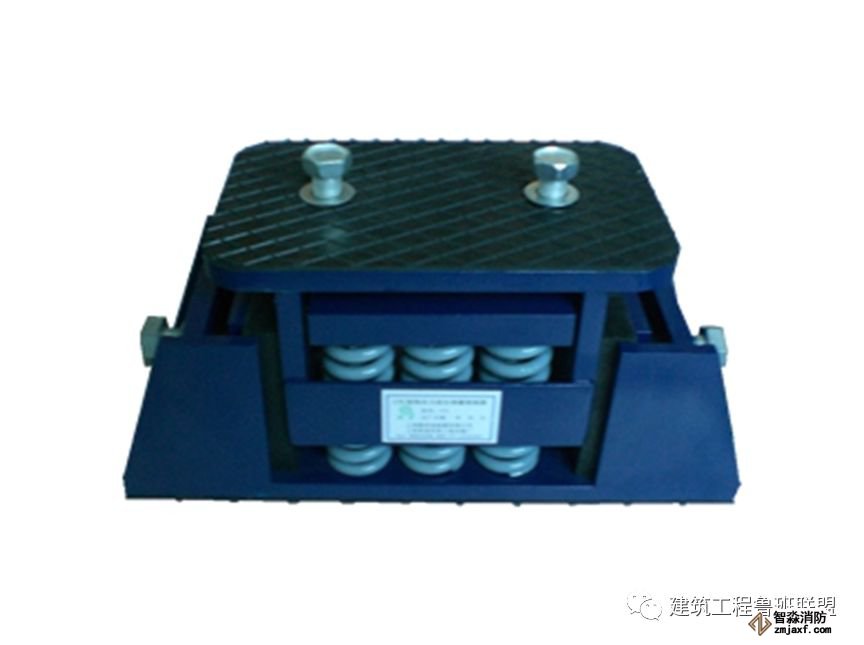

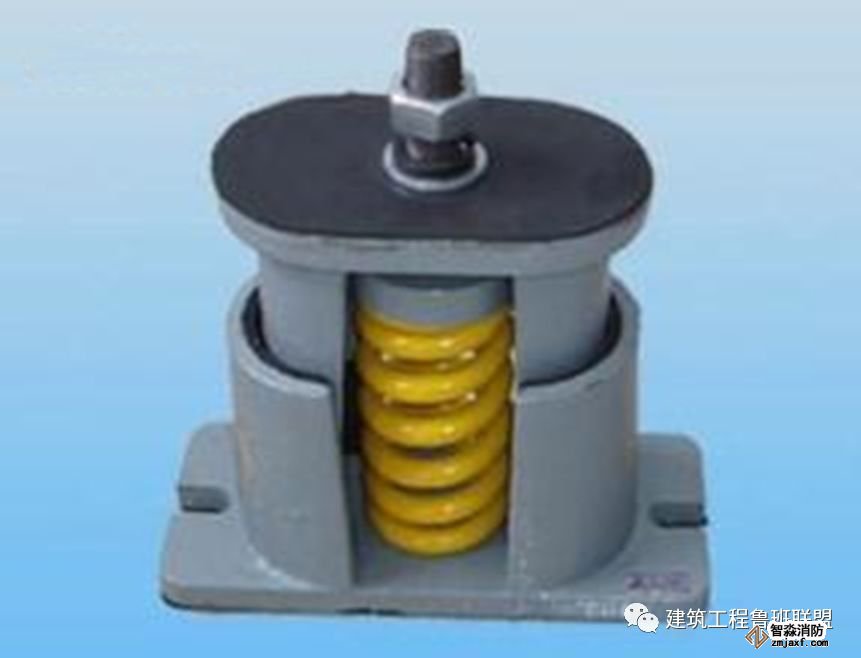

· 限位式弹簧隔振器

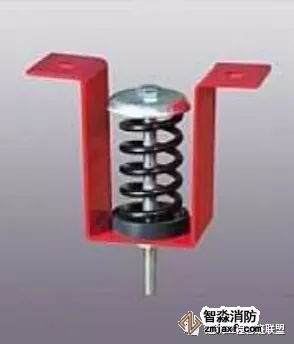

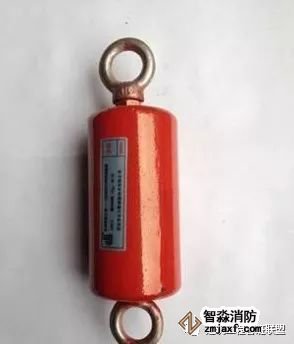

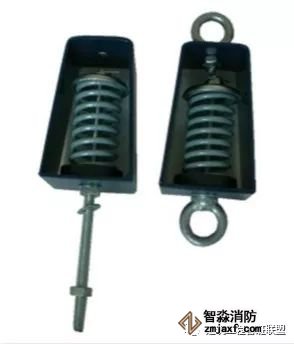

· 防振吊钩





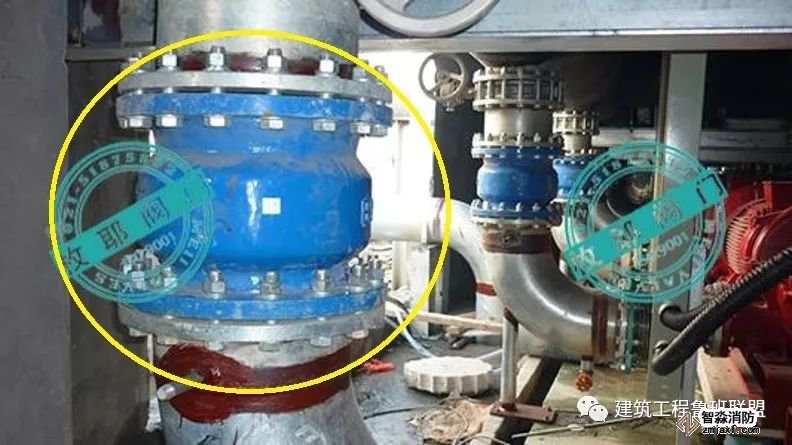

· 聚氯丁橡胶水管柔性接头





· 不锈钢水管柔性接头/连接器





· 防振垫片

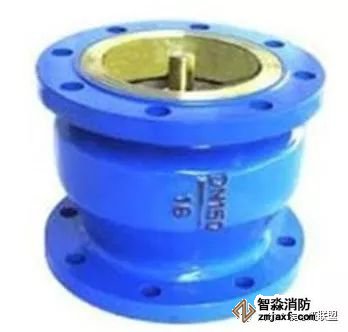

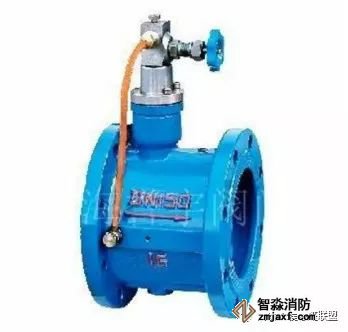

· 消声止回阀

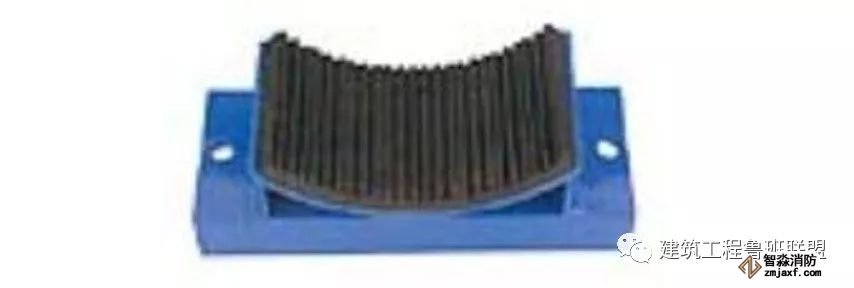

· 管路DT型减振器





· 风管柔性接头





· 消声器或者消声静压箱







二

消声减振工艺



 1

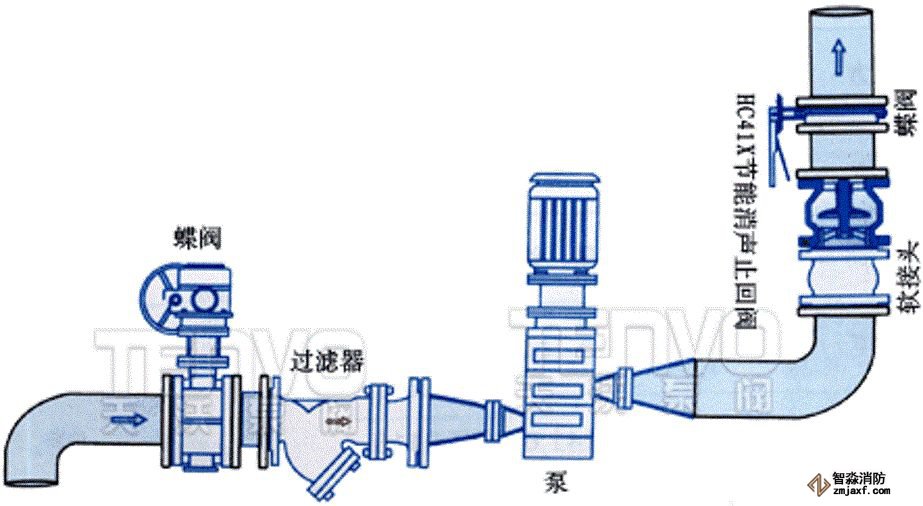

水泵消音隔振处理

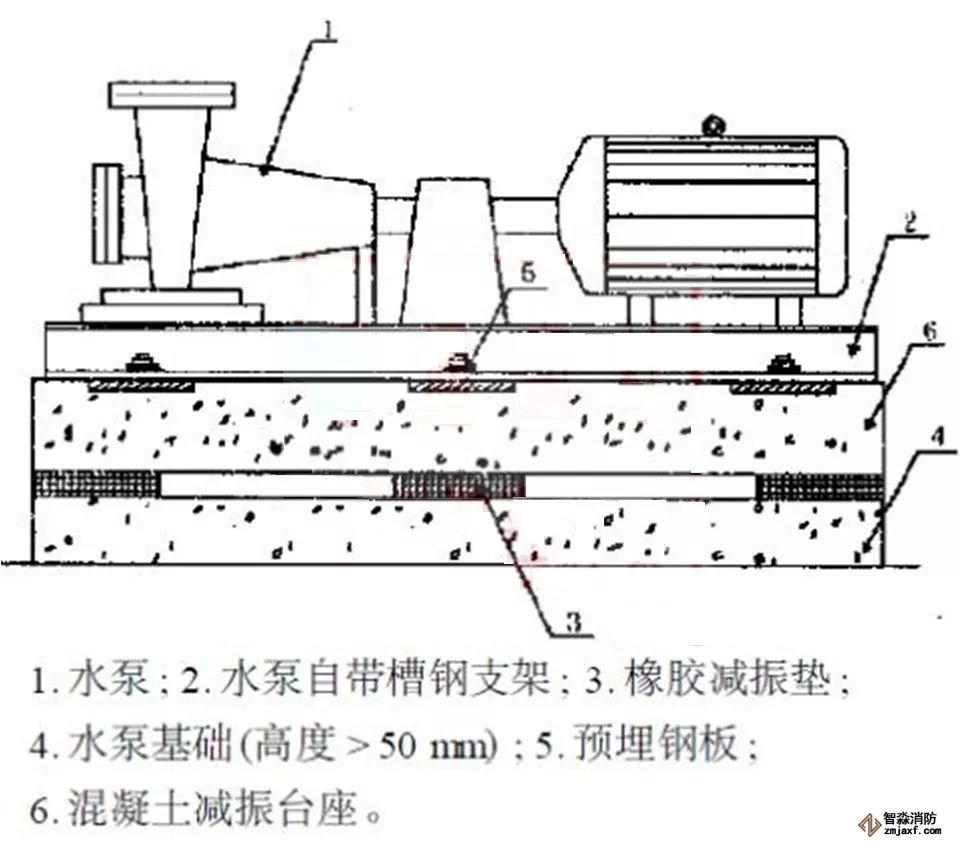

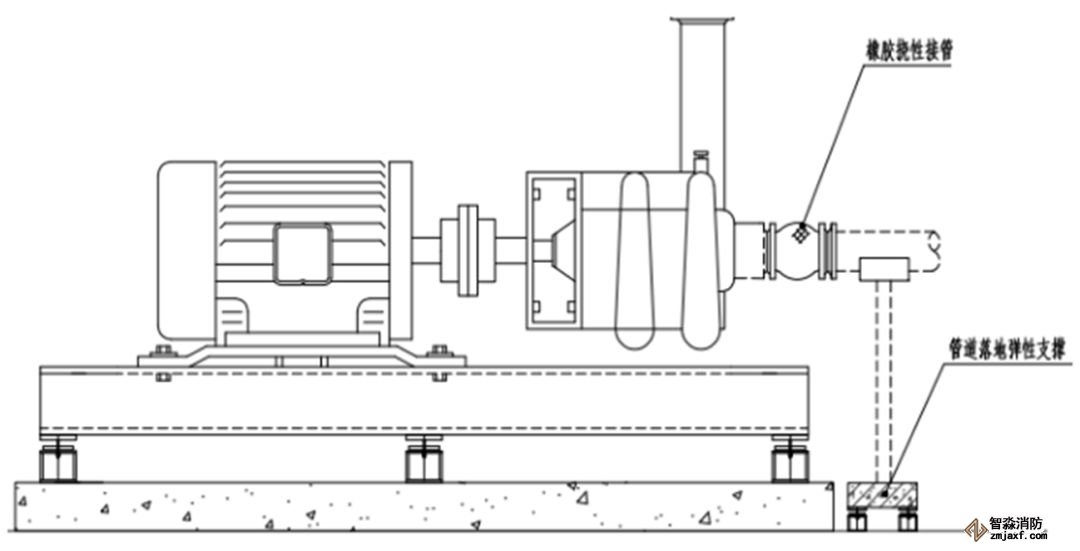

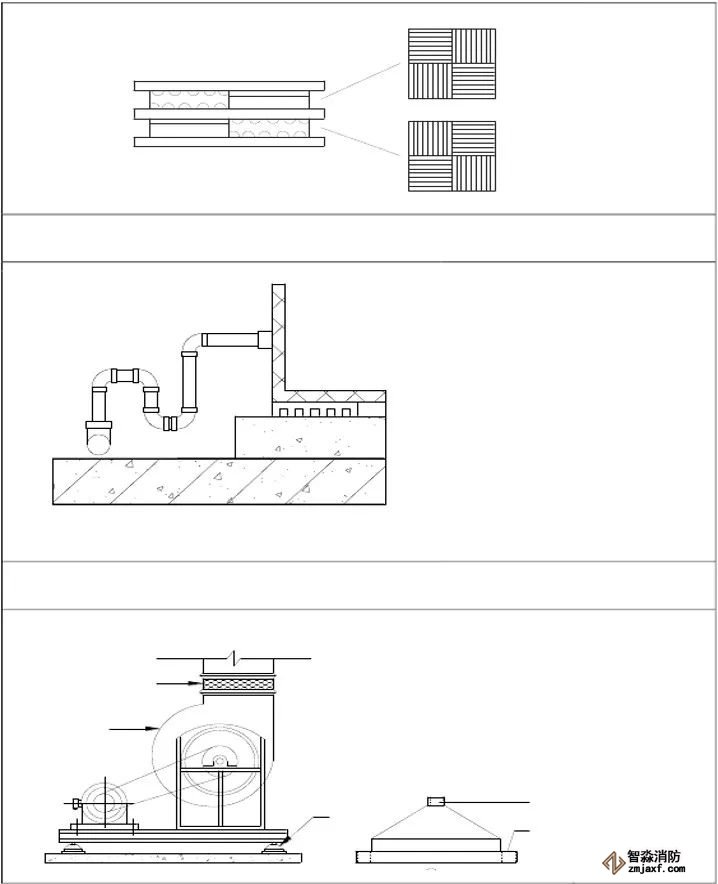

卧式水泵隔振处理图

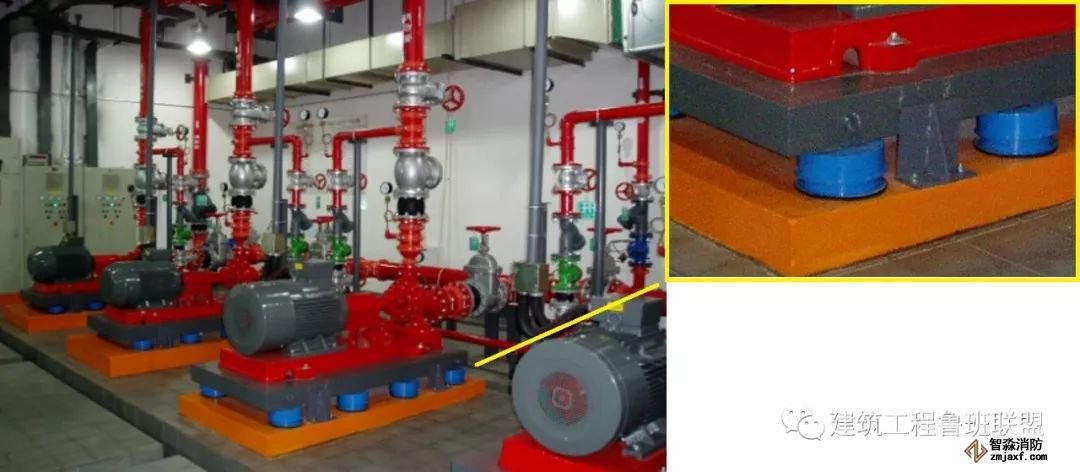

水泵减震台座减震形式

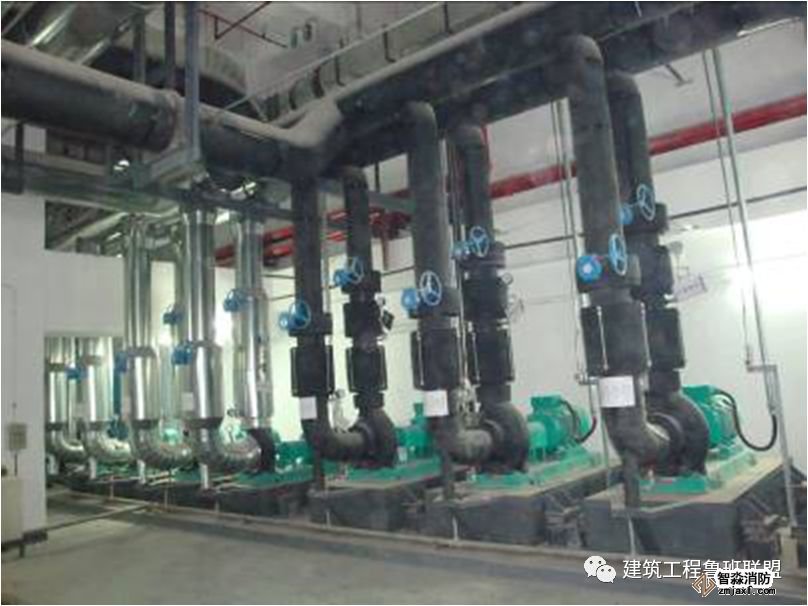

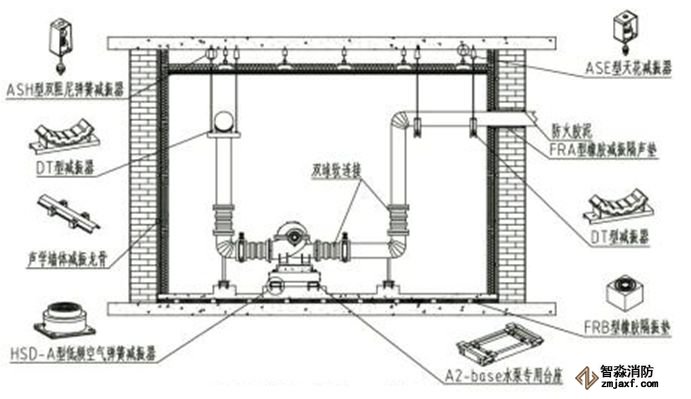

泵房隔振示意图



浮筑基础

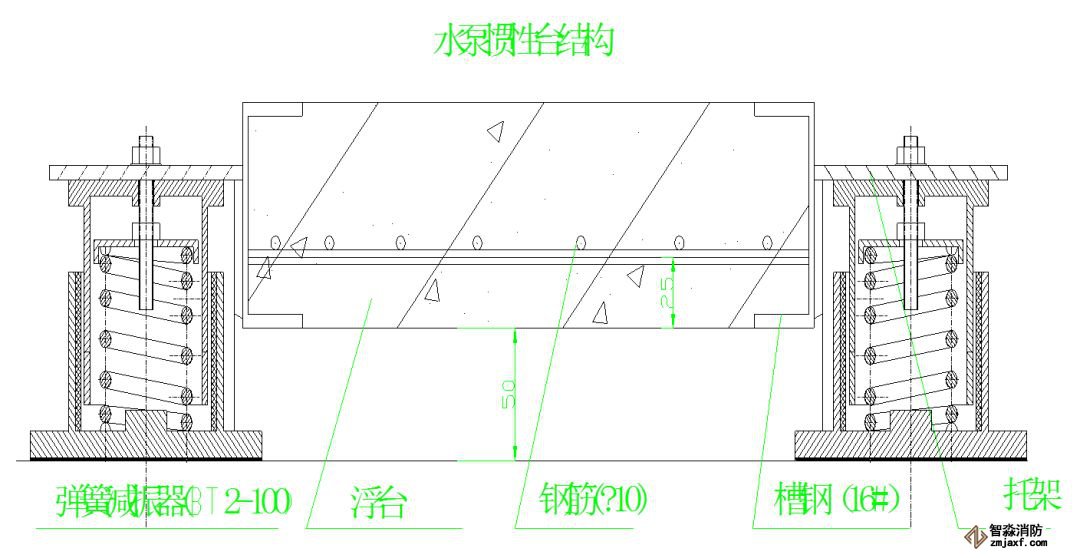

用混凝土制作水泵惯性块与减震器固定在一起

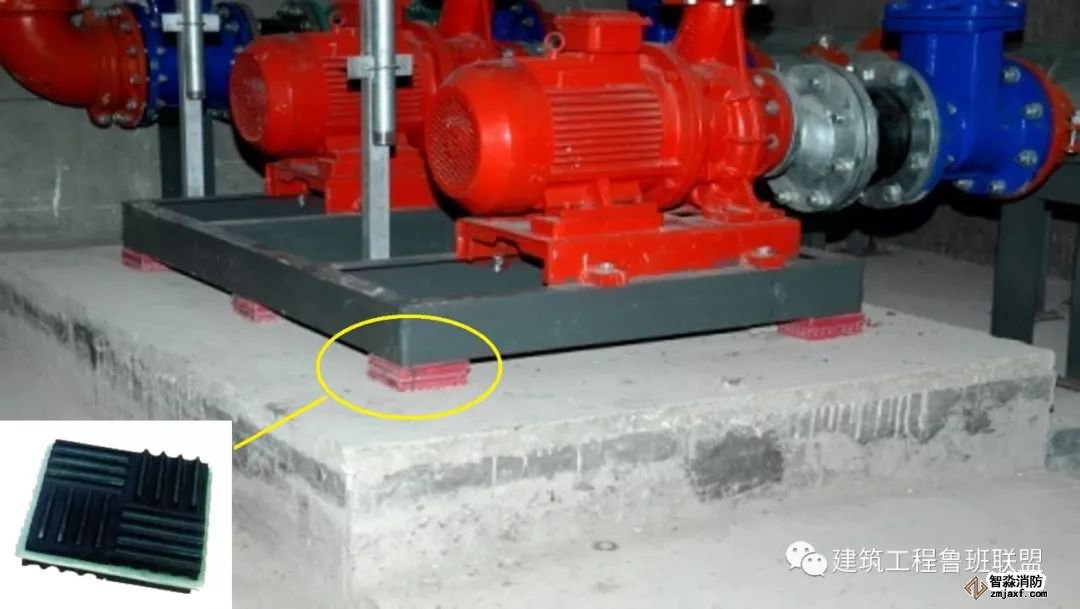

设备底部橡皮减震垫块设置

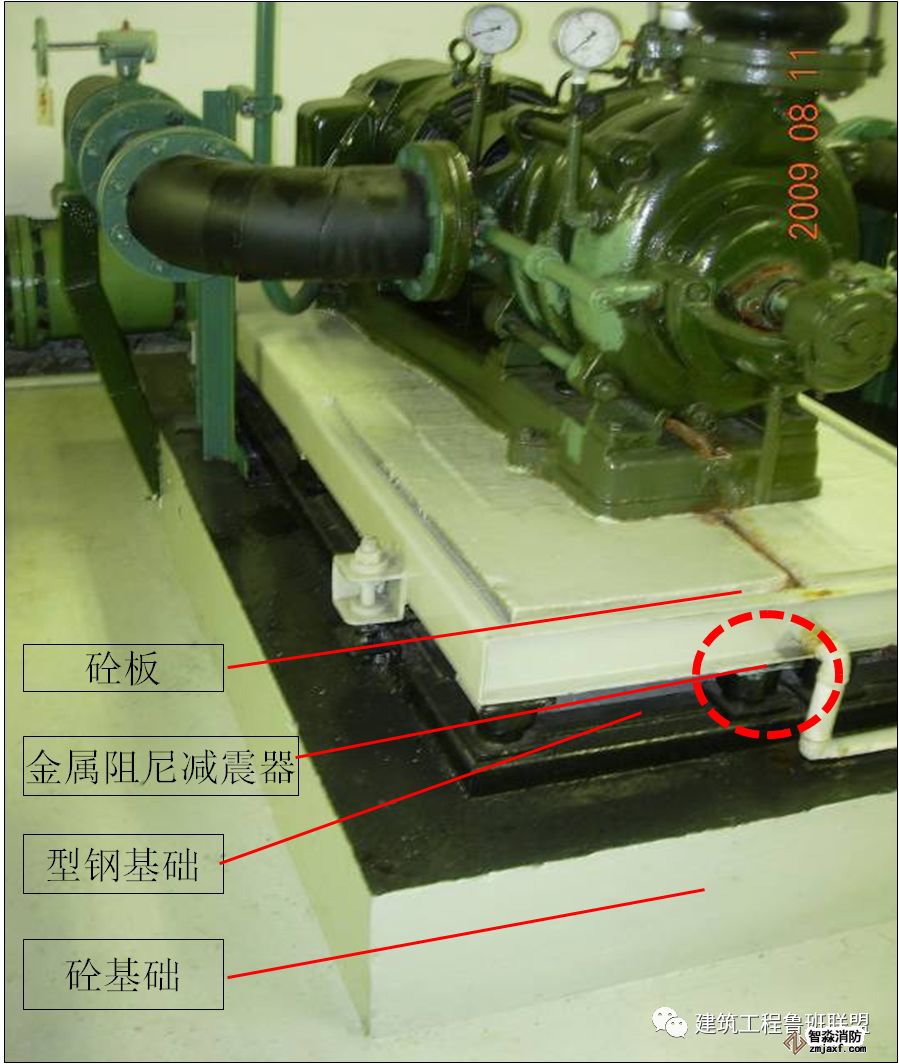

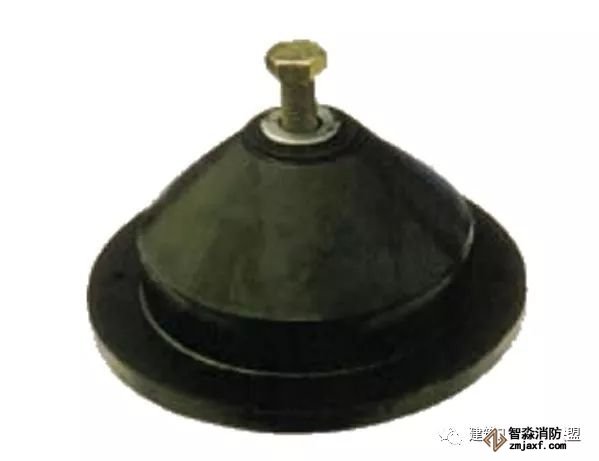

金属阻尼减震器

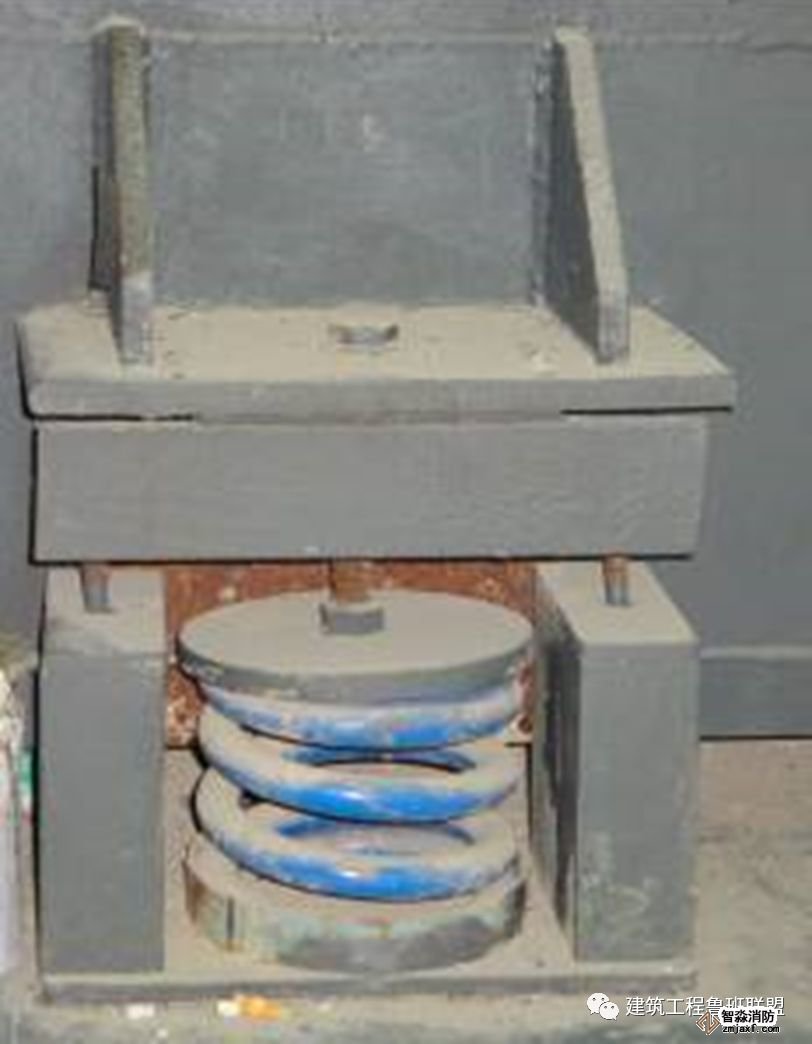

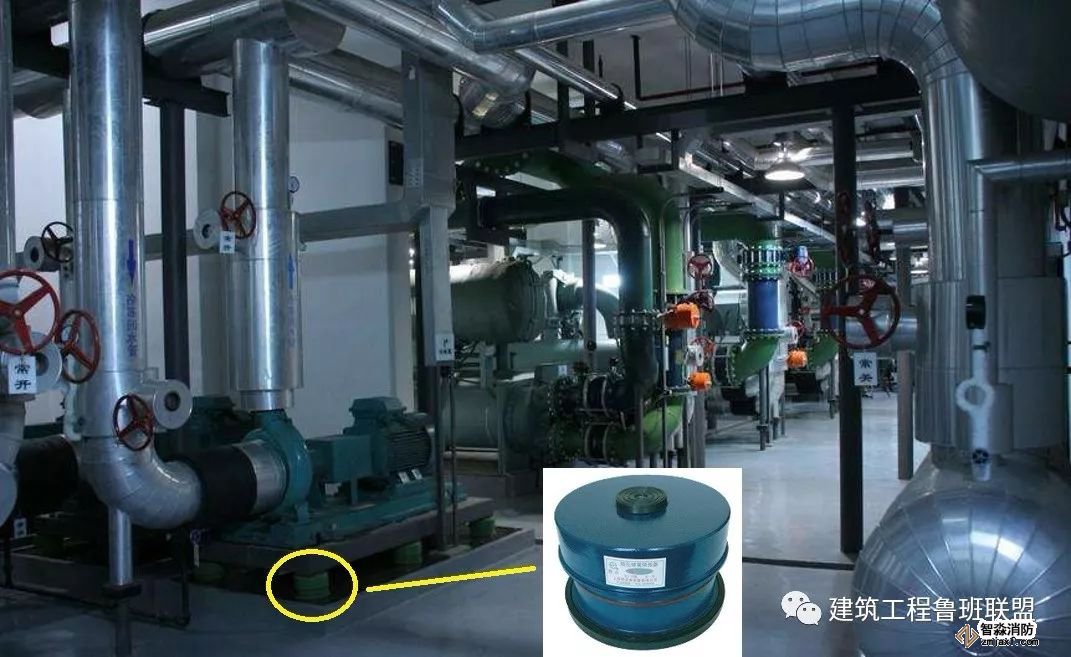

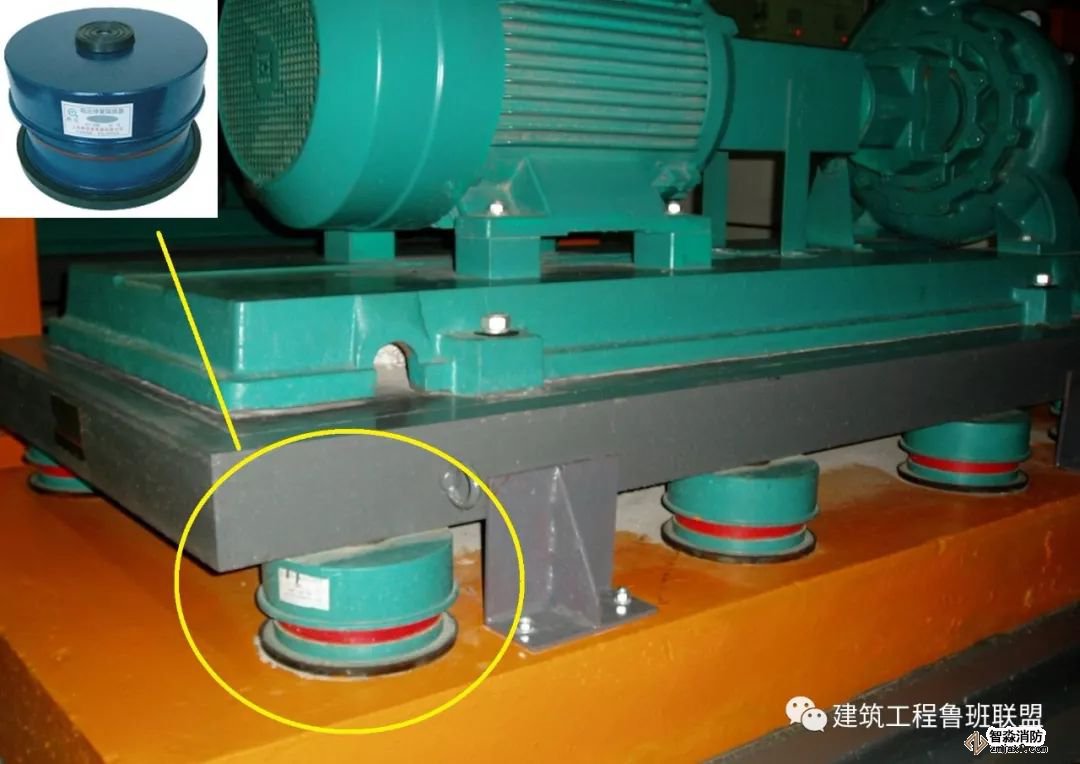

设备底部阻尼弹簧减震器设置



设置在设备底板两侧防位移的“靠山”

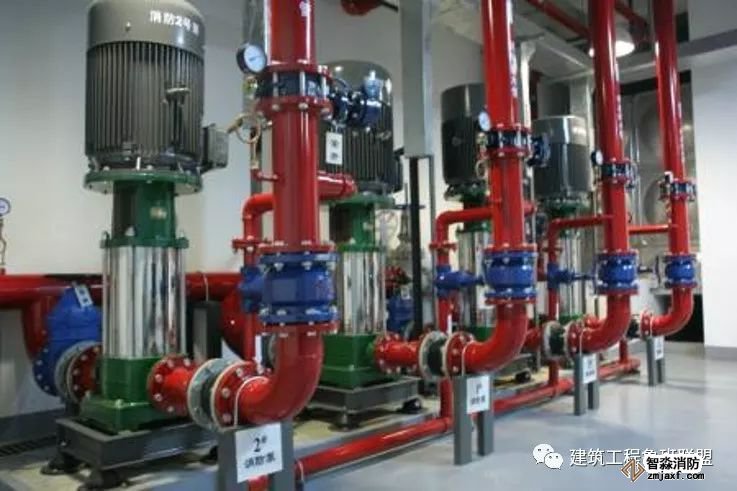

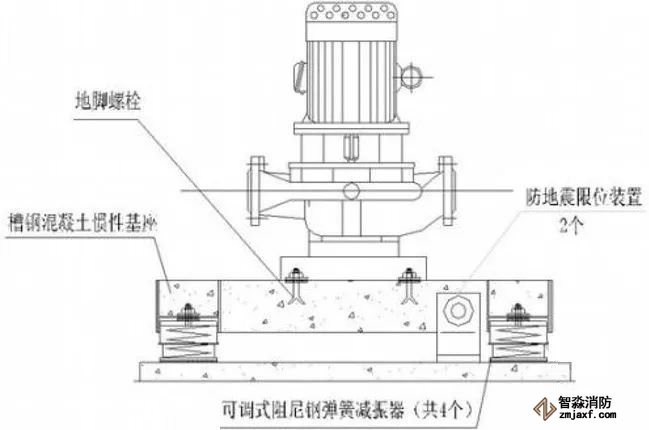

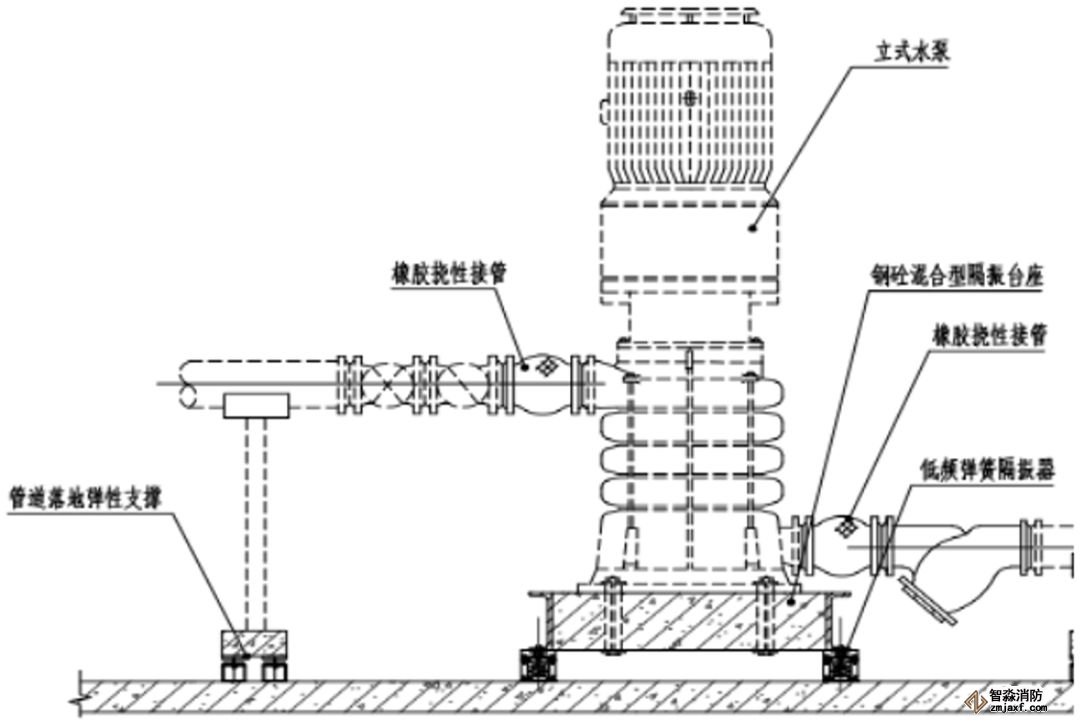

立式水泵隔振处理图

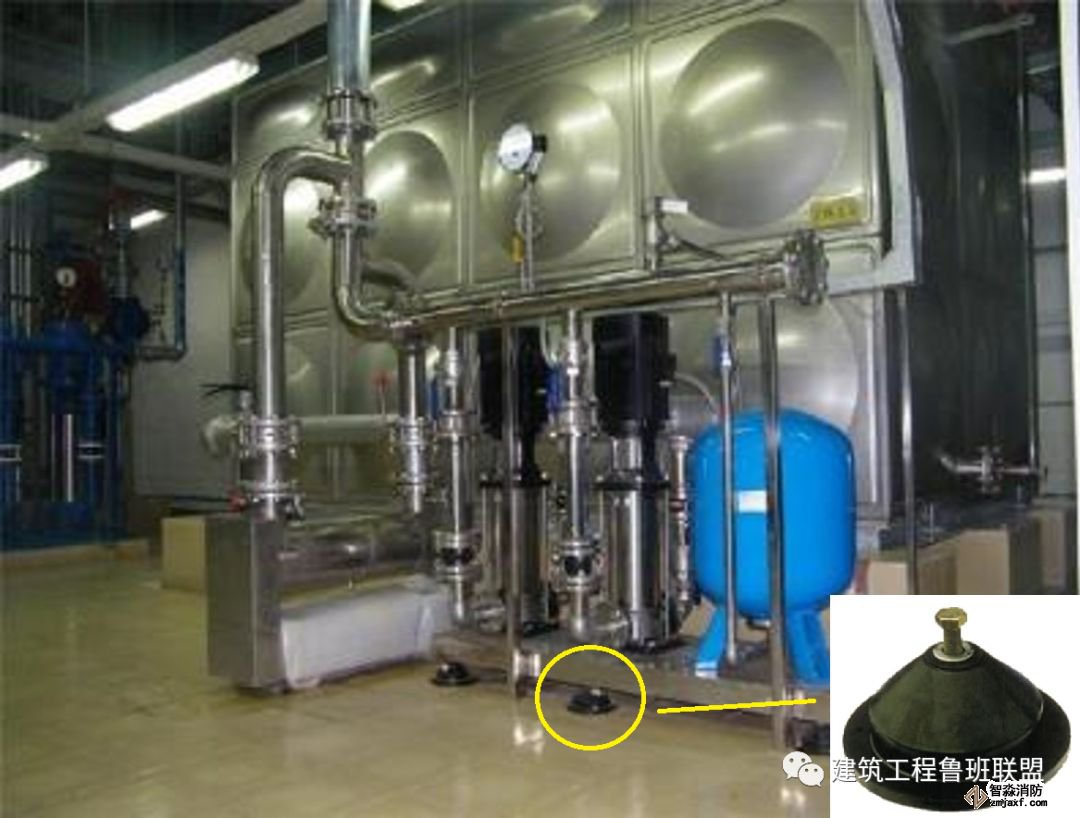

变频供水系统减振处理



 2

空调机组消音隔振处理

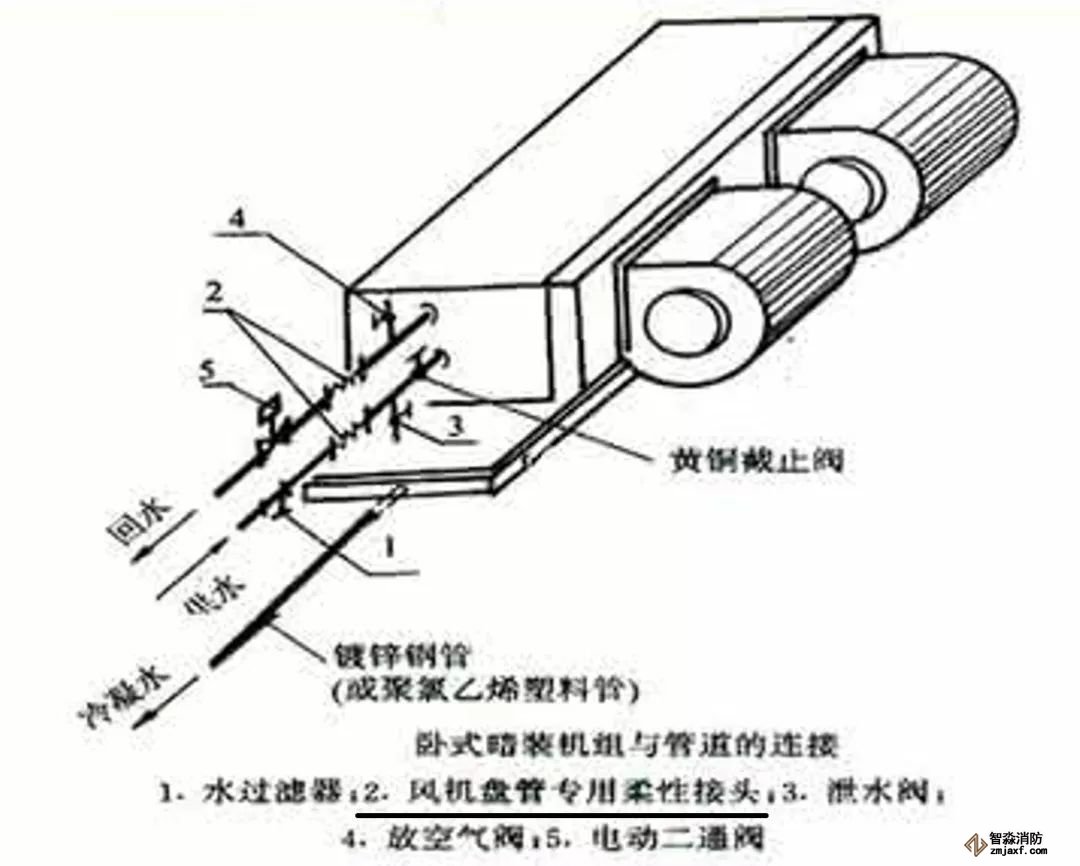

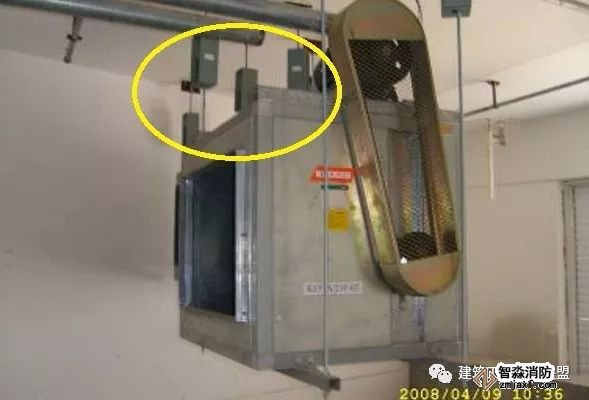

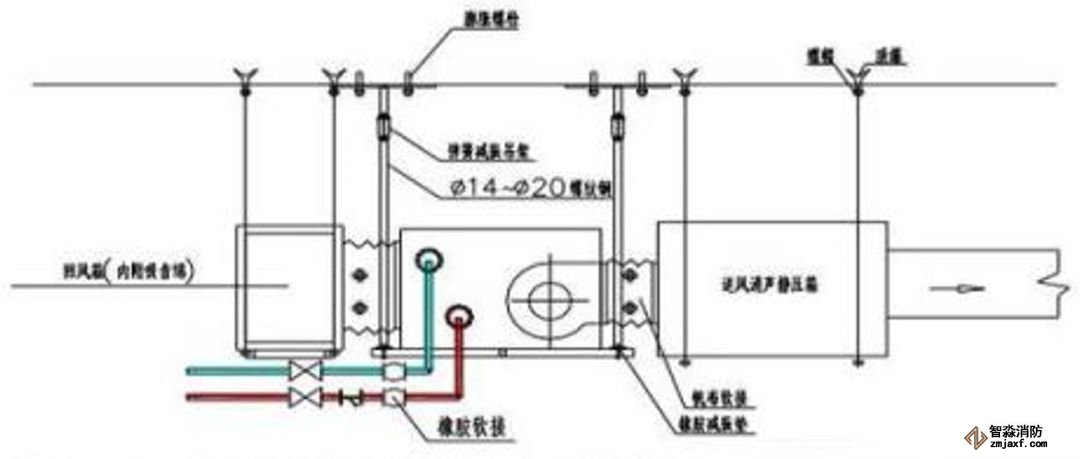

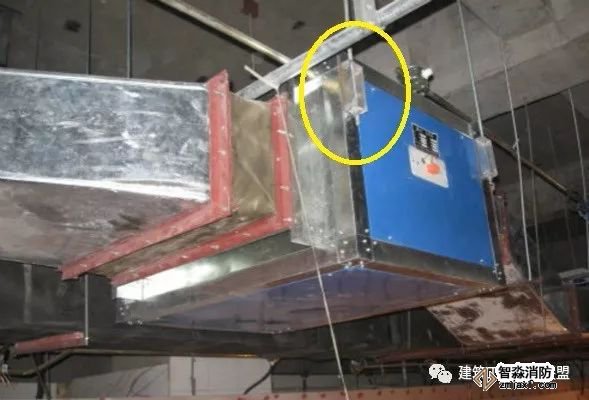

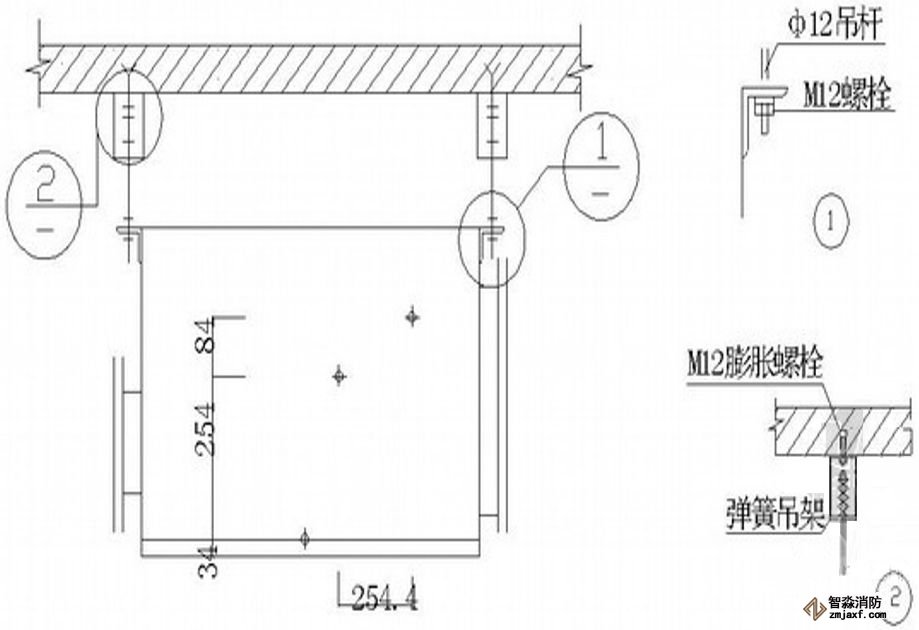

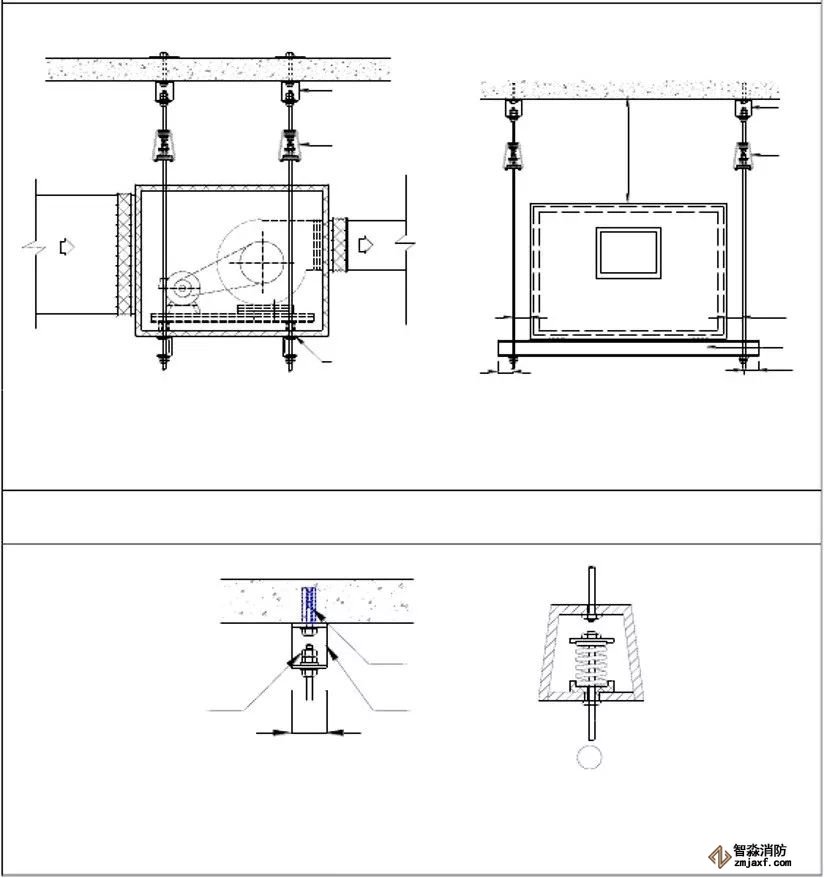

· 吊装式空调机组减振处理





备注：风量大于8000m³/h的机组不宜采用吊顶式安装方式，推荐采用落地放置，否则应采取严格的减噪措施。

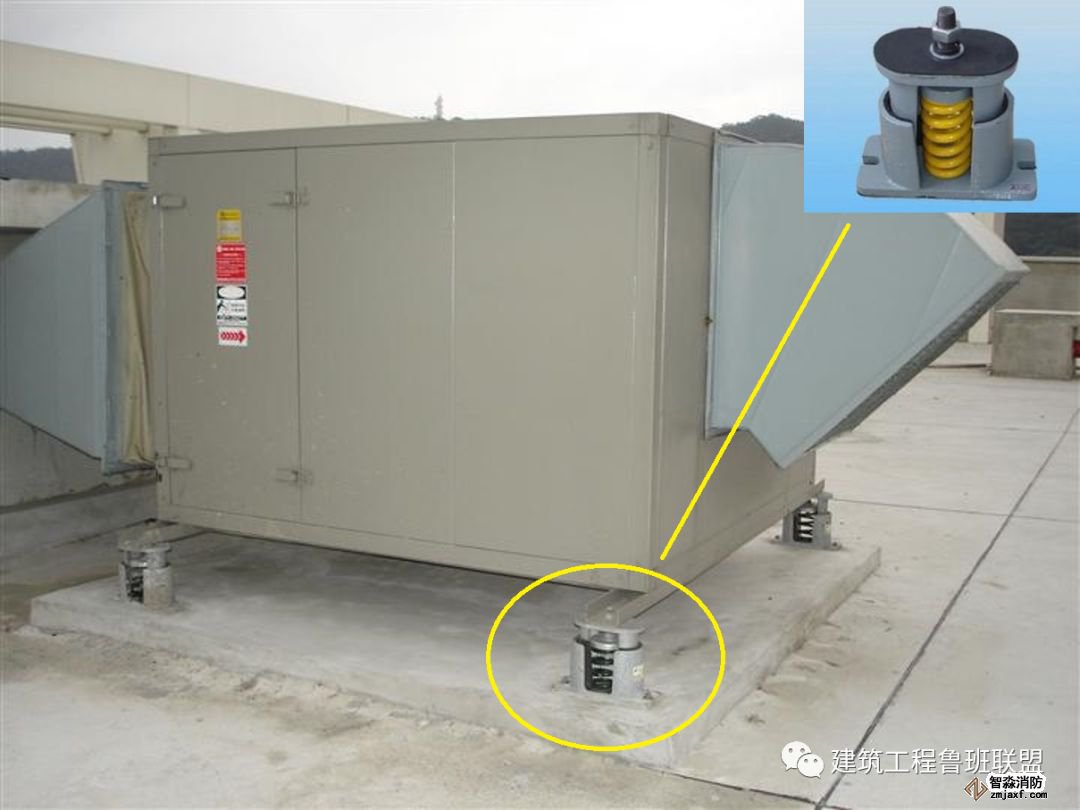

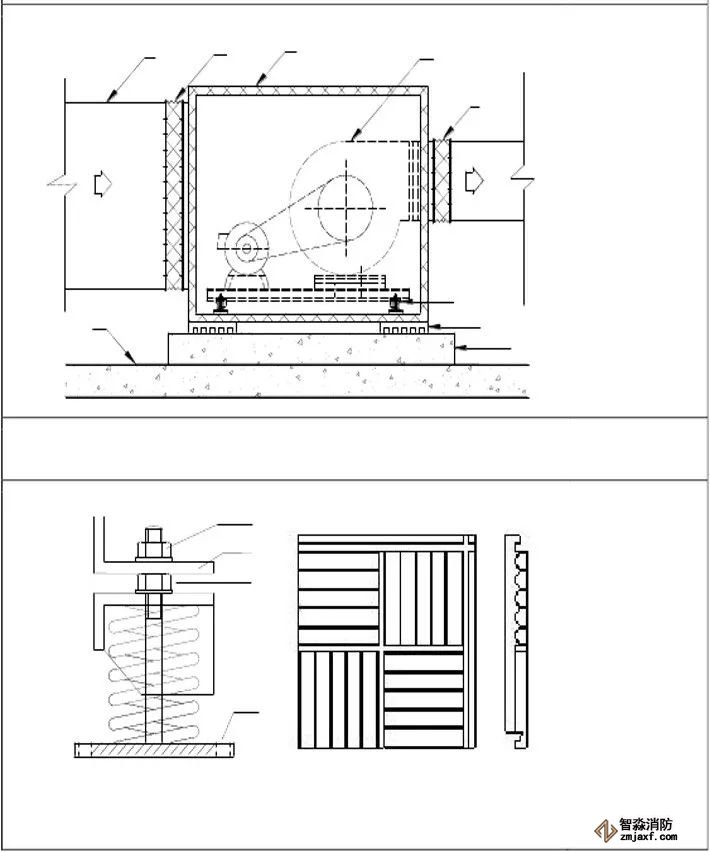

· 落地式空调机组减振处理

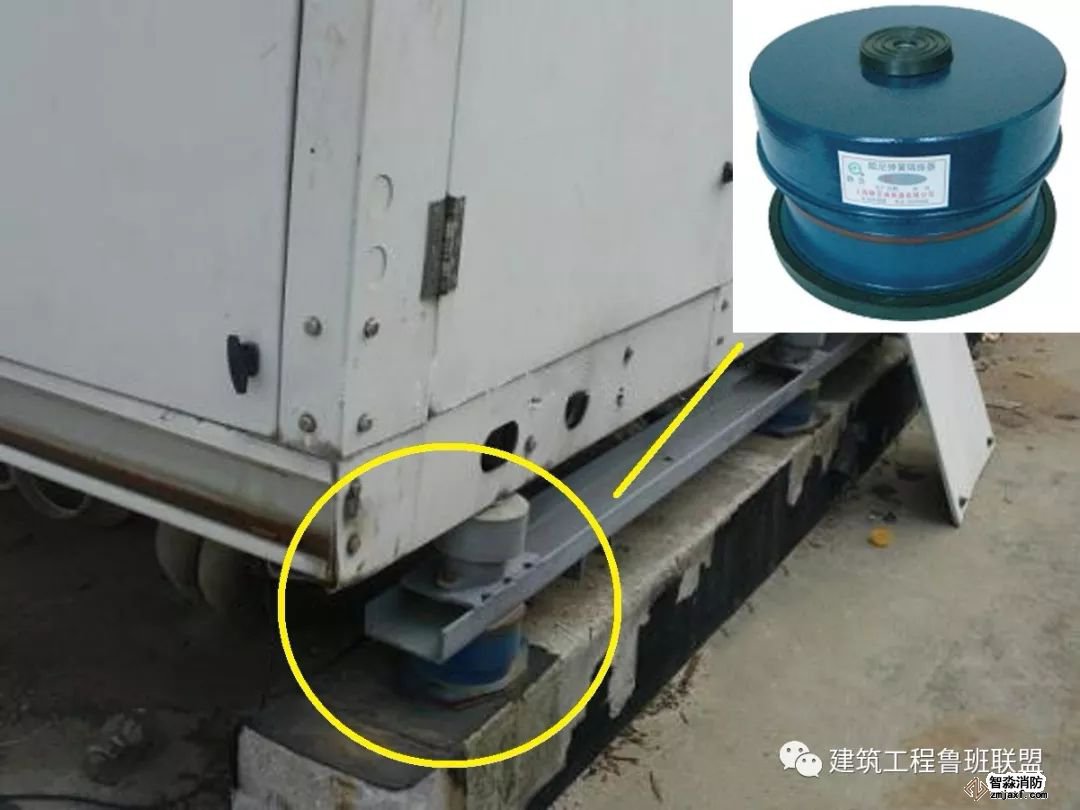

设备底部阻尼弹簧减震器设置



 3

排风排烟机消音隔振处理



· 落地式风机

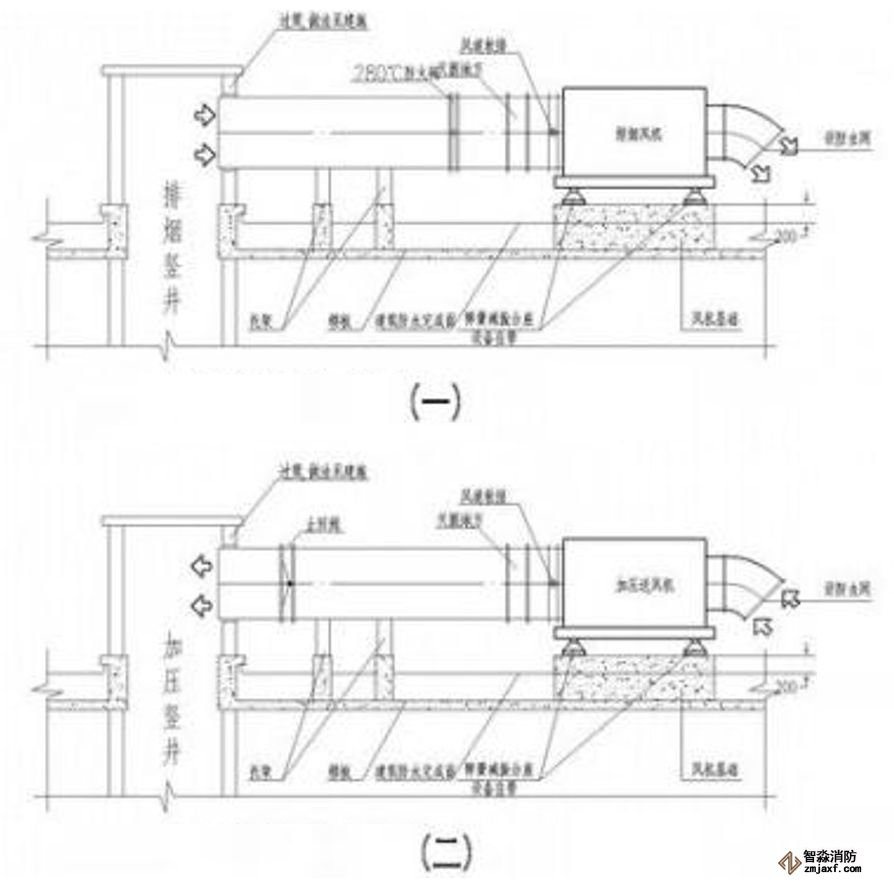

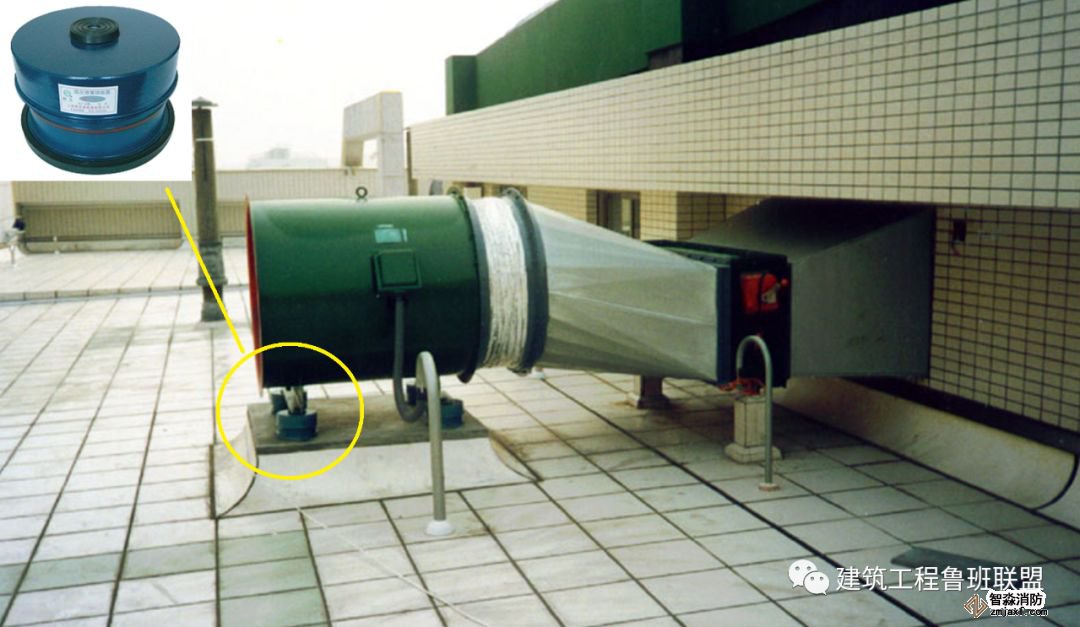

屋顶落地式风机安装示意图

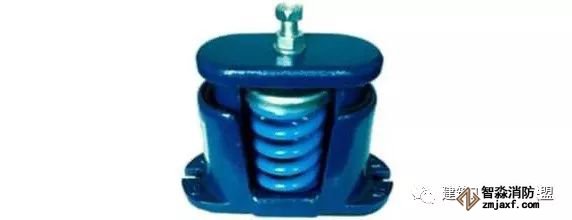

弹簧隔振器



阻尼弹簧减震器

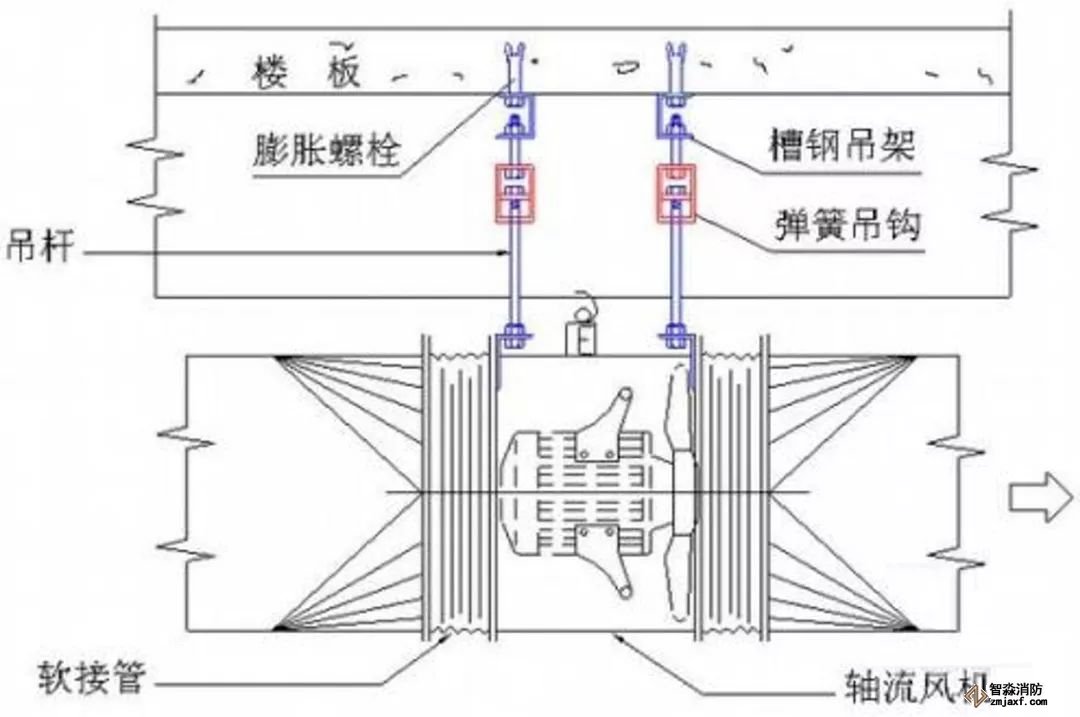

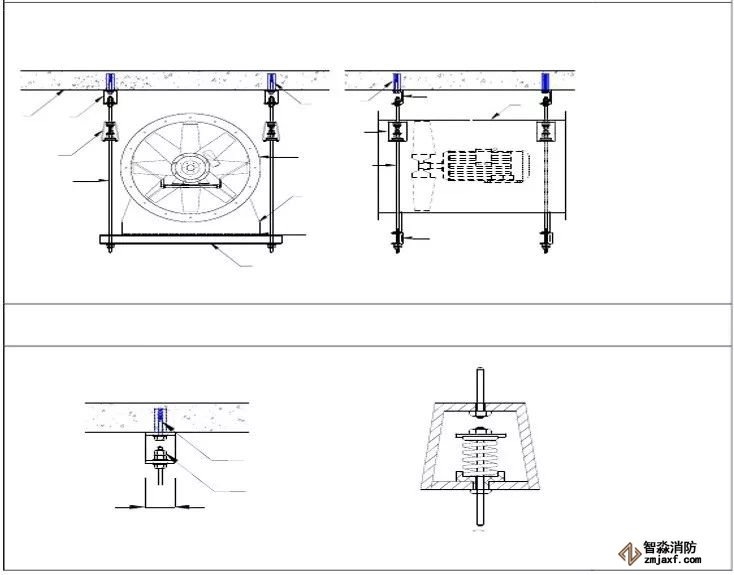

· 吊式轴流风机安装

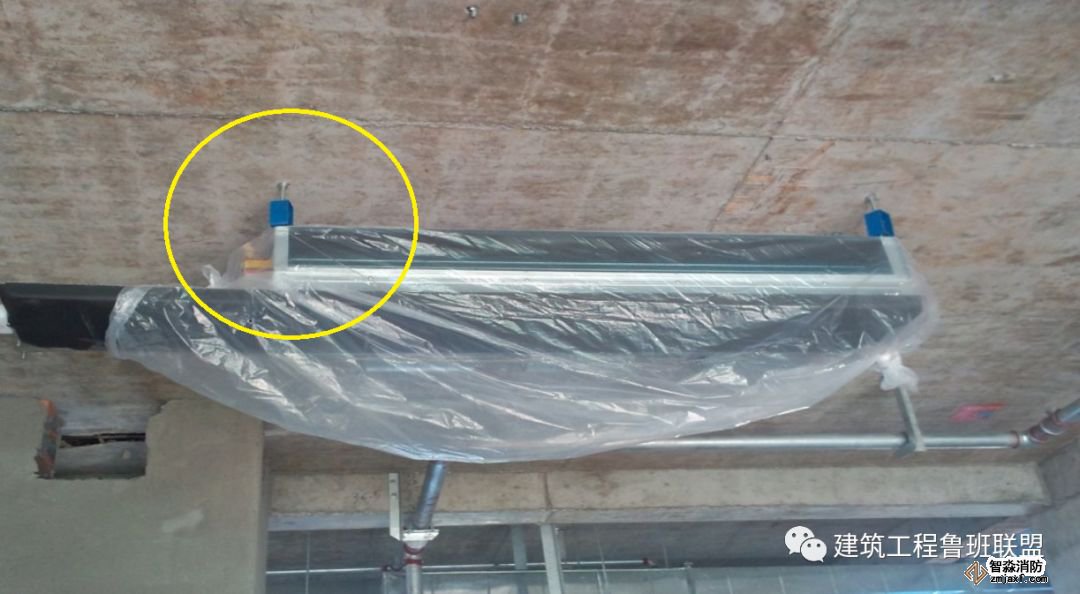

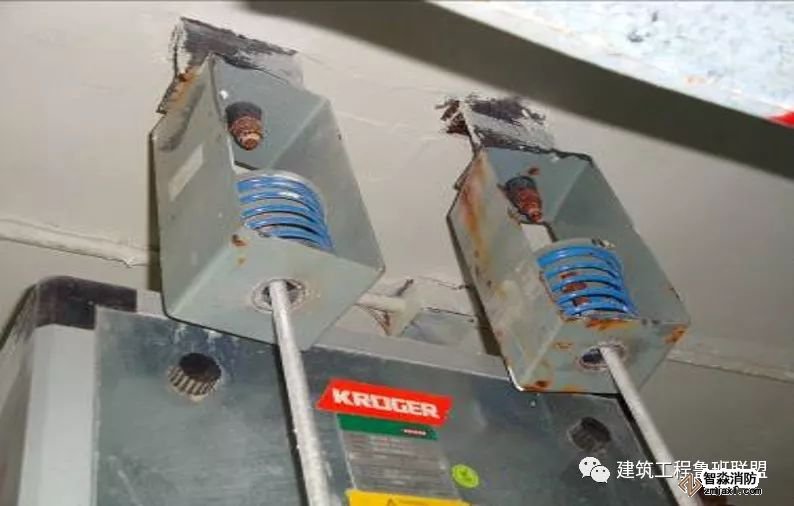

· 轴流风机防振吊钩

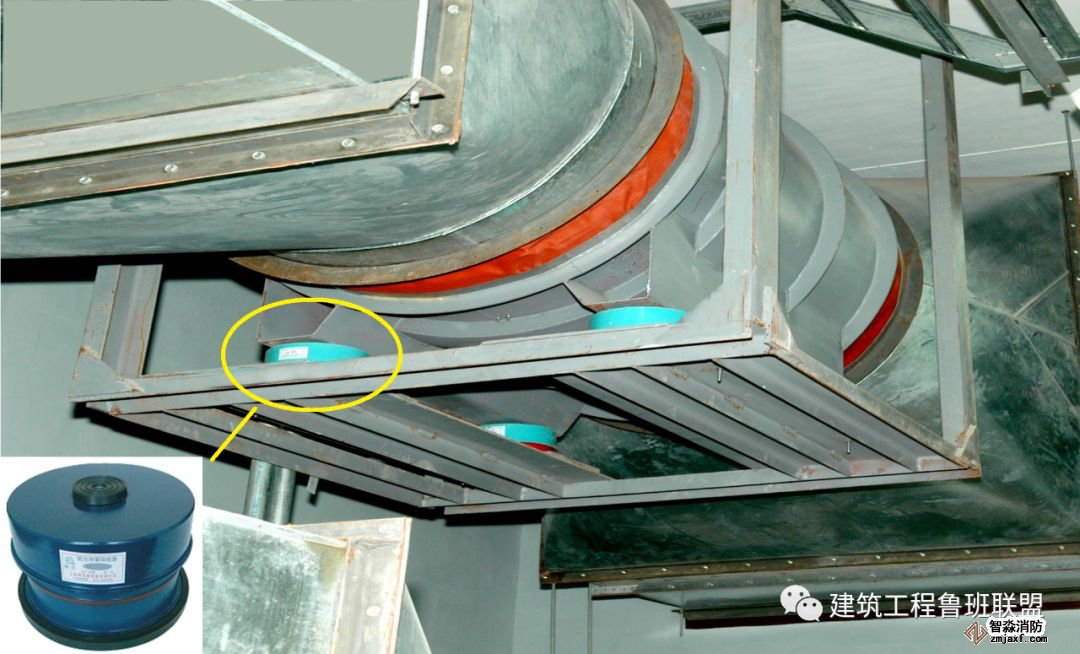

· 吊式风机箱安装





· 风机震动噪音处理







为防止轴流风机工作时摆动，用槽钢做成框架固定在楼板上，图为排风兼排烟风机下部设置阻尼弹簧减震器



 4

冷冻机组消音隔振处理

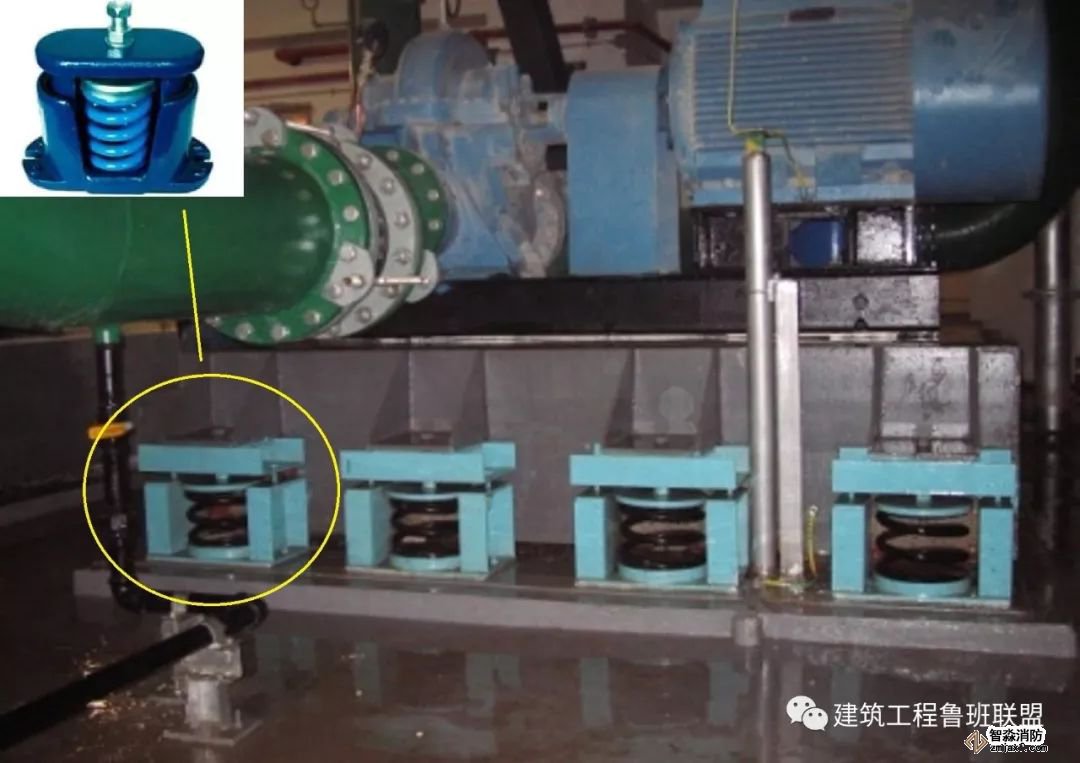

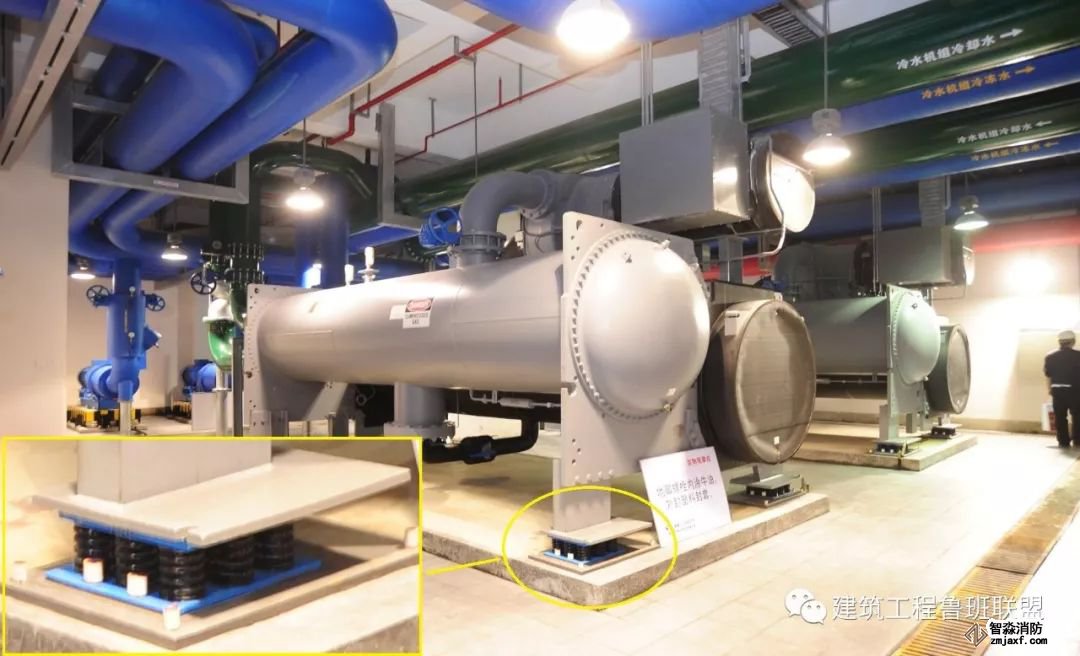

设备底部金属弹簧减震器设置

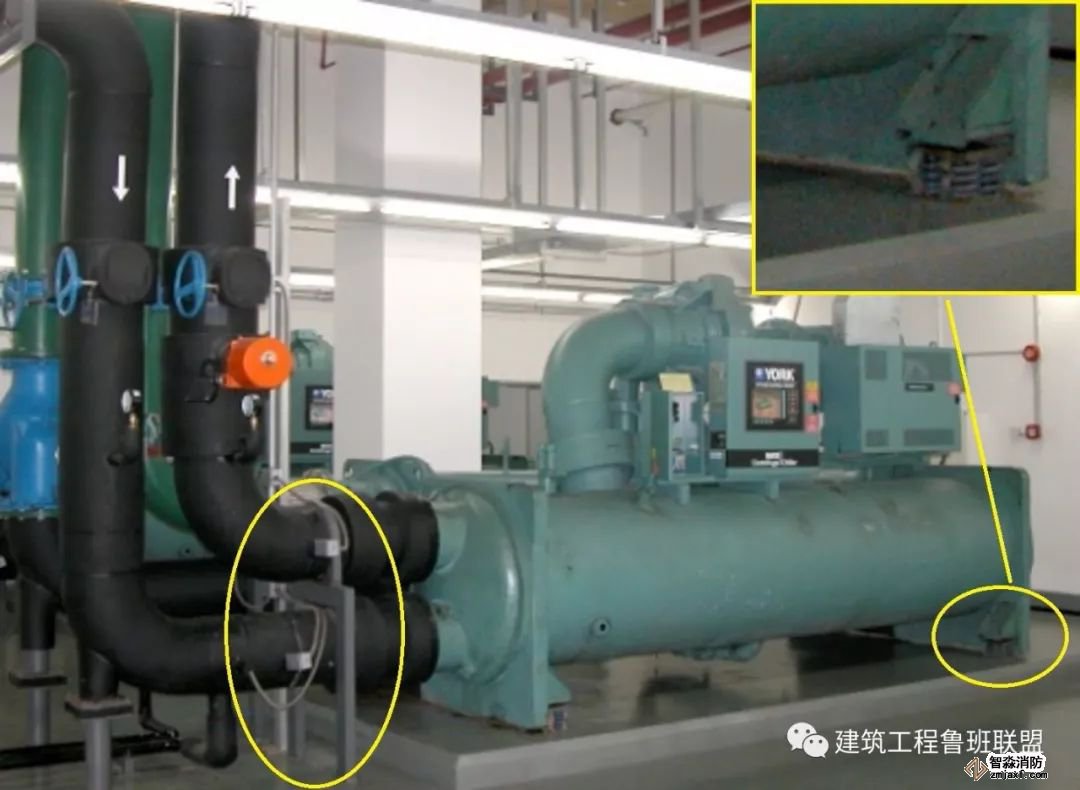

冷水机组底座设置弹簧减震器，落地支架应安装在柔性短管的后侧



在弹簧减震器下部设置水平度调整钢板，便于设备一次就位



 5

设备管道减振降噪

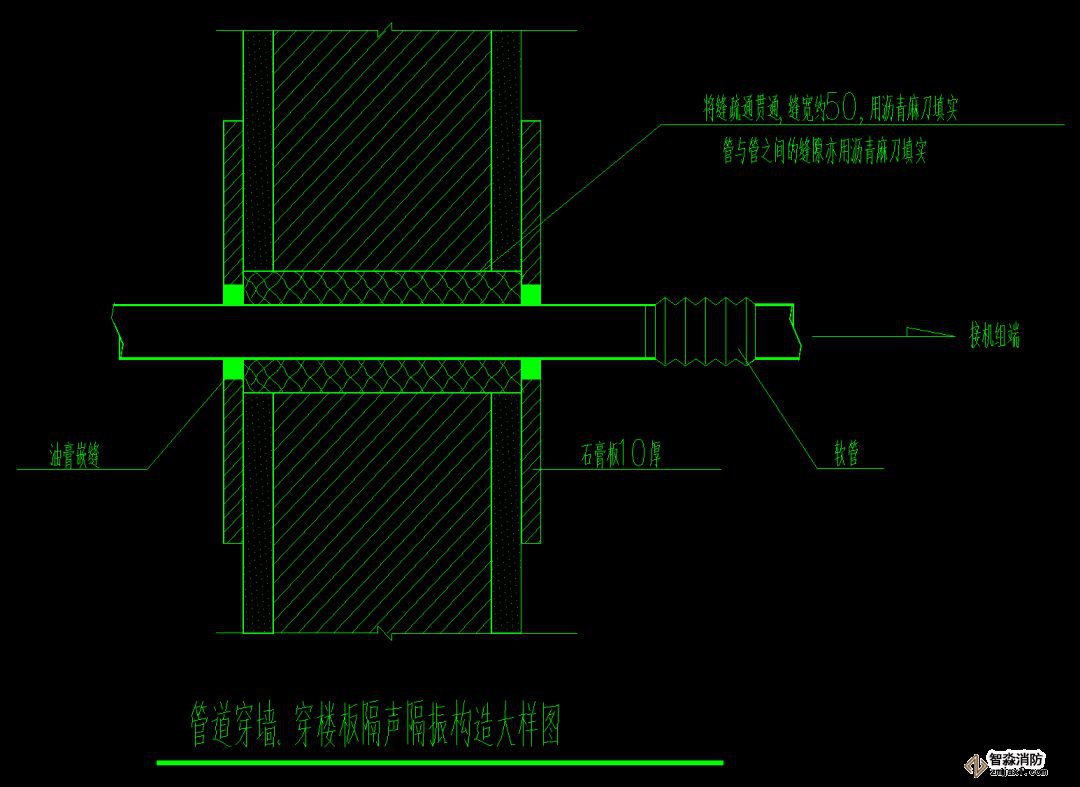

管道穿墙（板）处采用柔性材料填塞套管/管道间缝隙大样

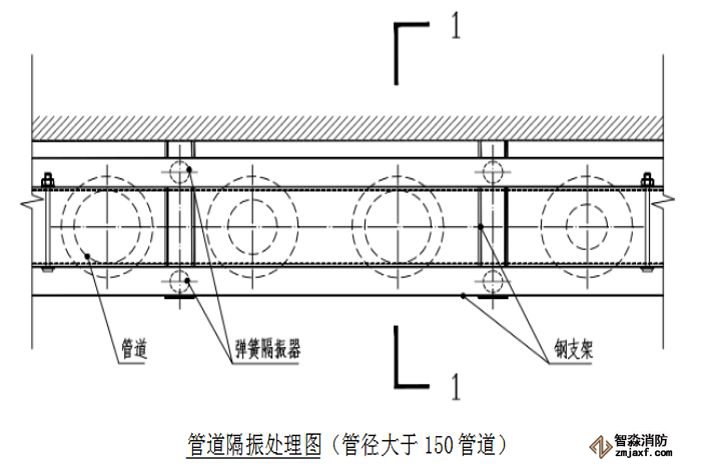

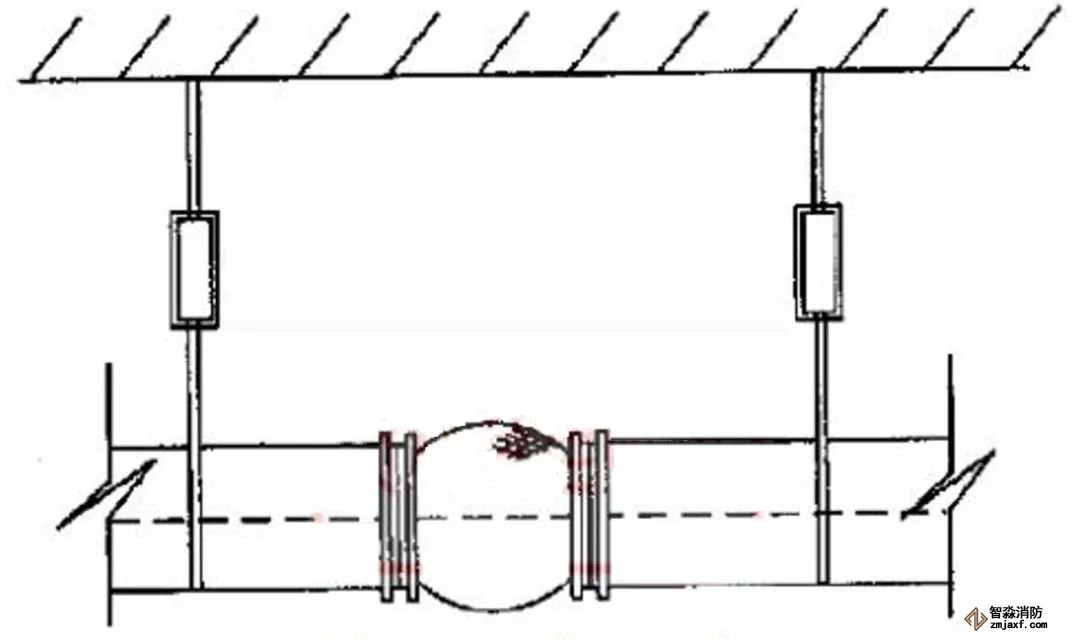

吊装式管道减震

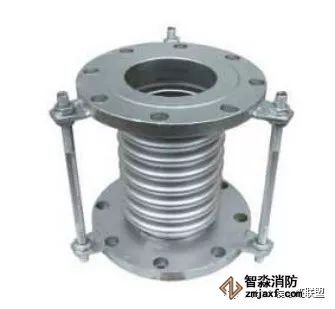

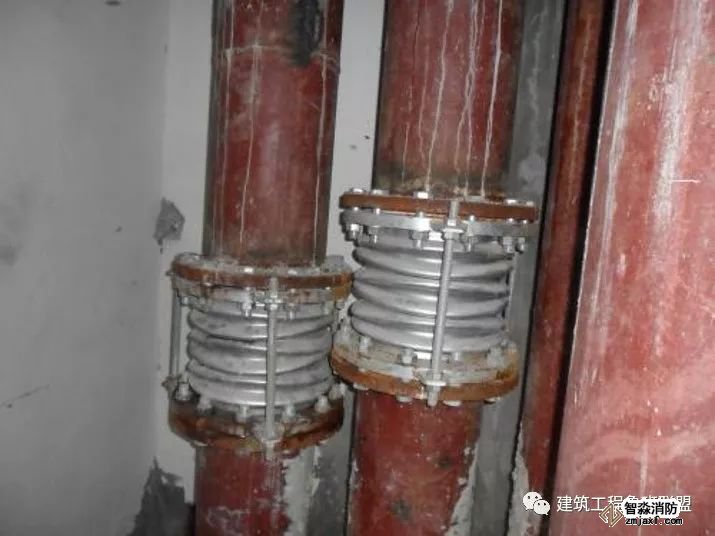

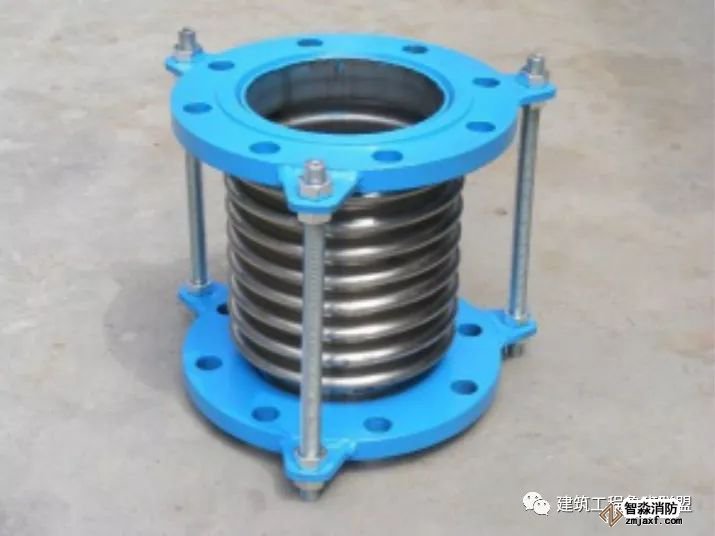

全不锈钢波纹补偿器

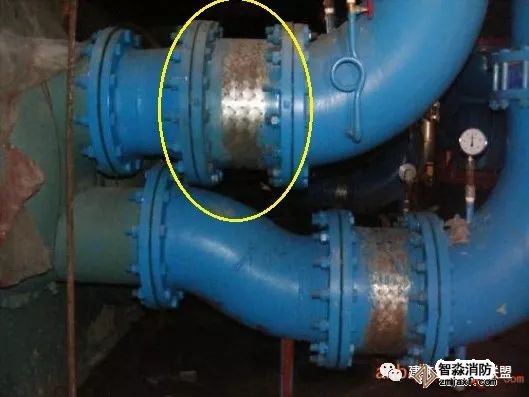

穿墙处金属软接

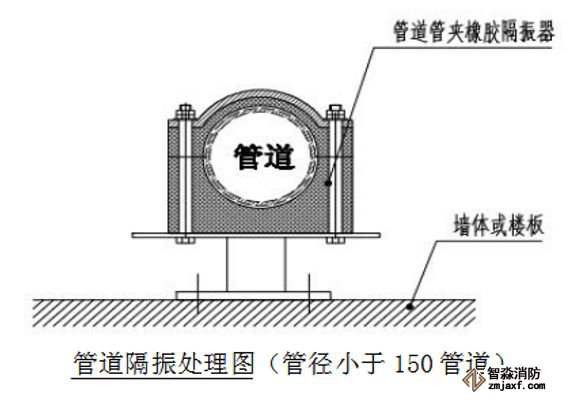

· 管道管夹消音隔振处理





· 立管消音隔振处理

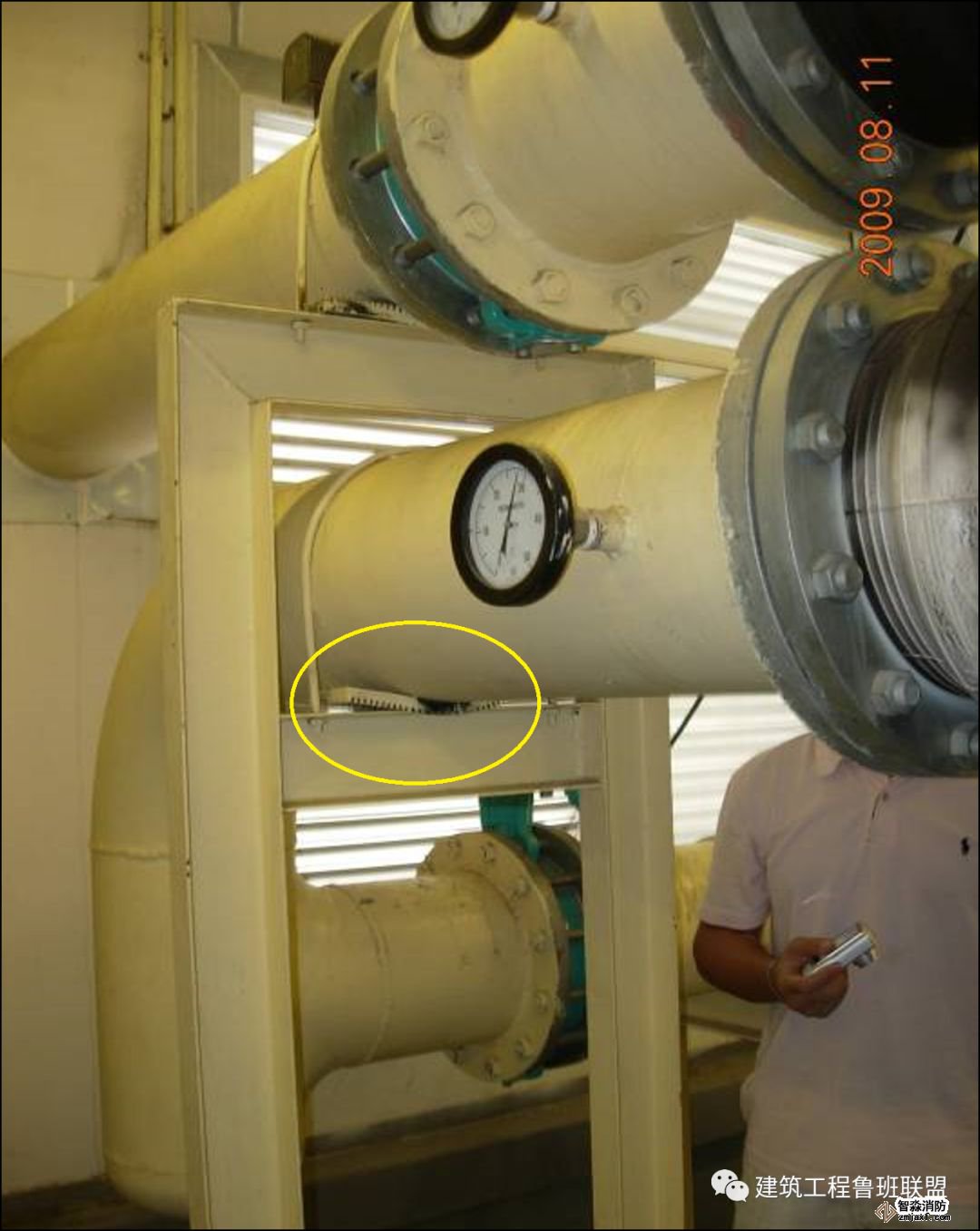

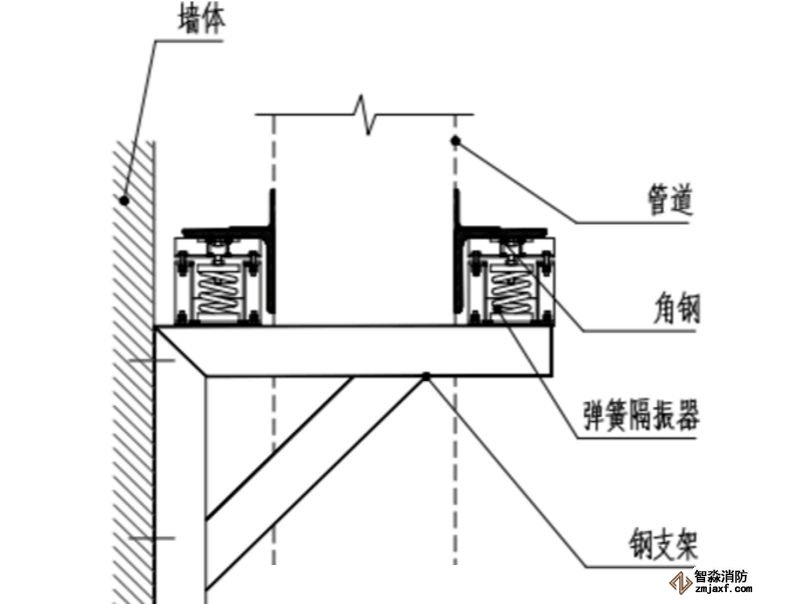

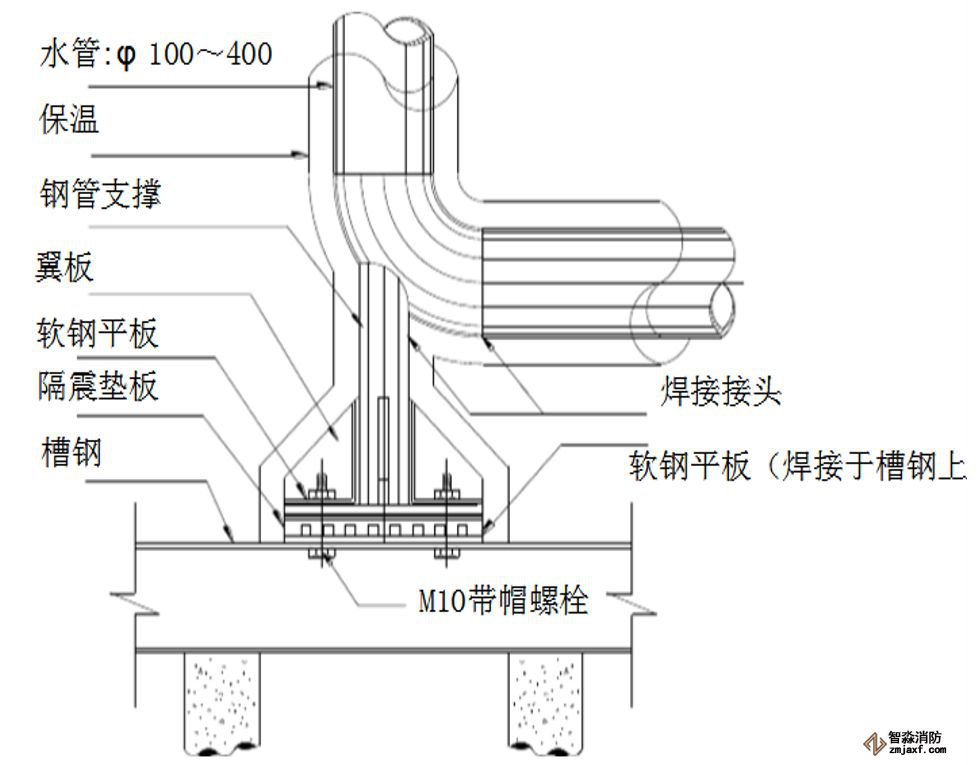

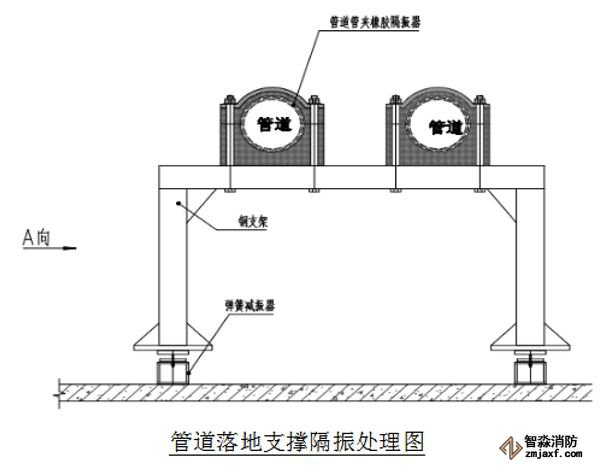

· 管道落地支撑支架减震处理

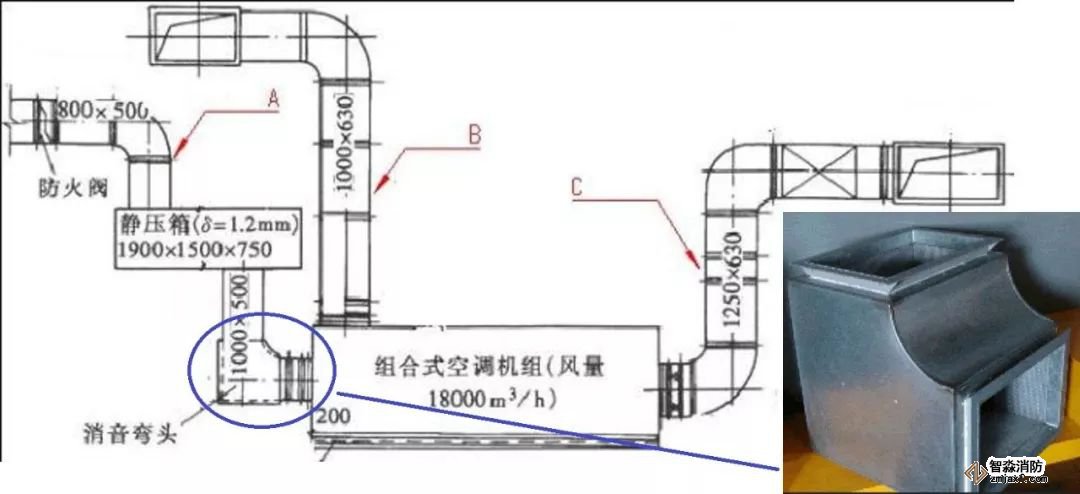

· 管道消声处理

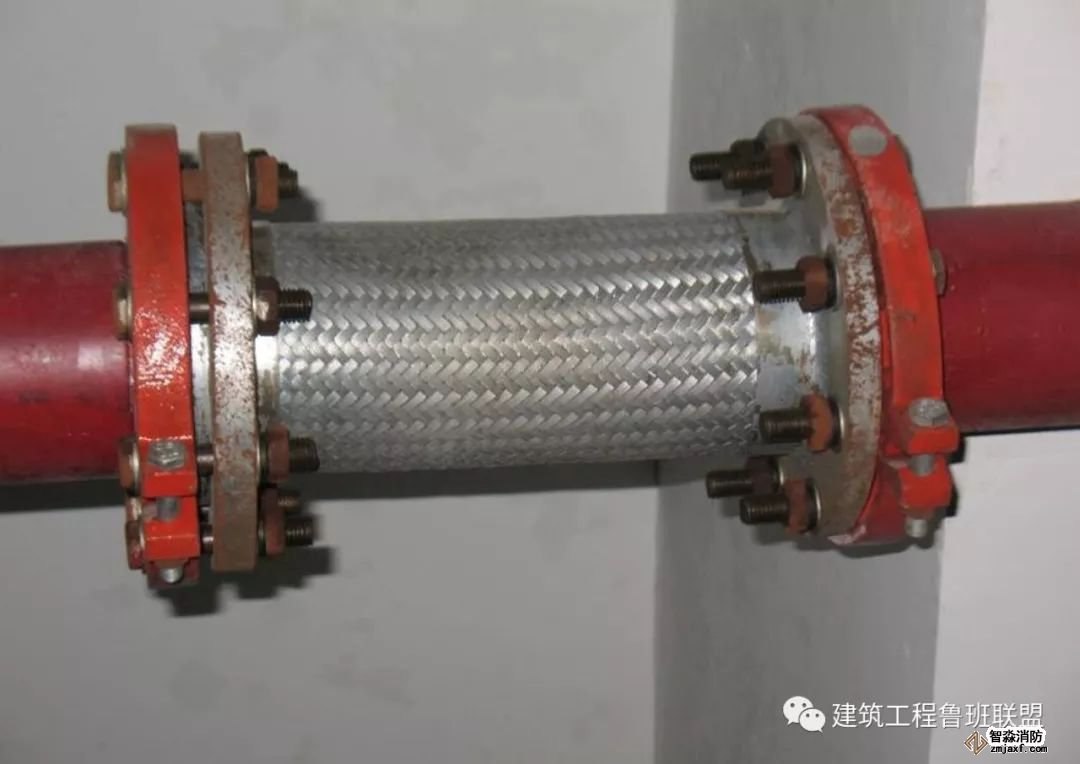

金属软接

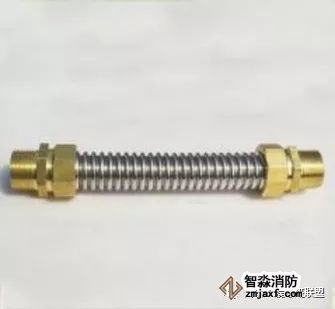

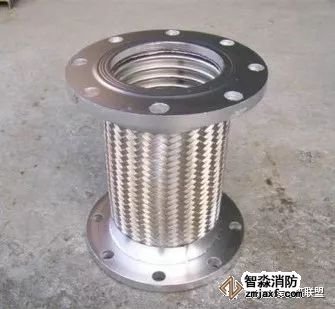

金属软管

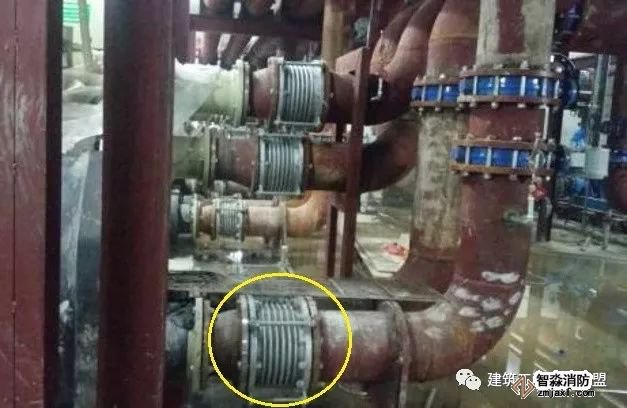

波纹补偿器

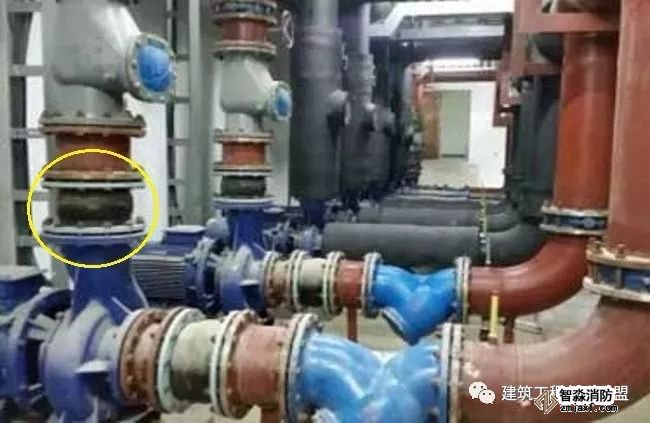

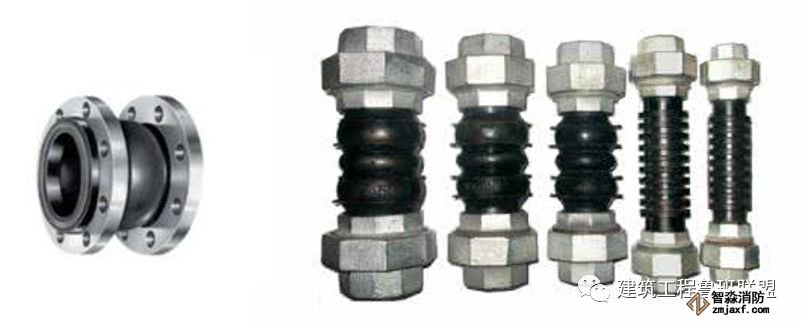

橡胶软接头

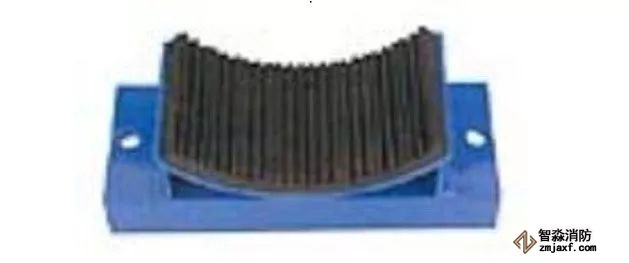

管道减振-橡橡胶减震垫

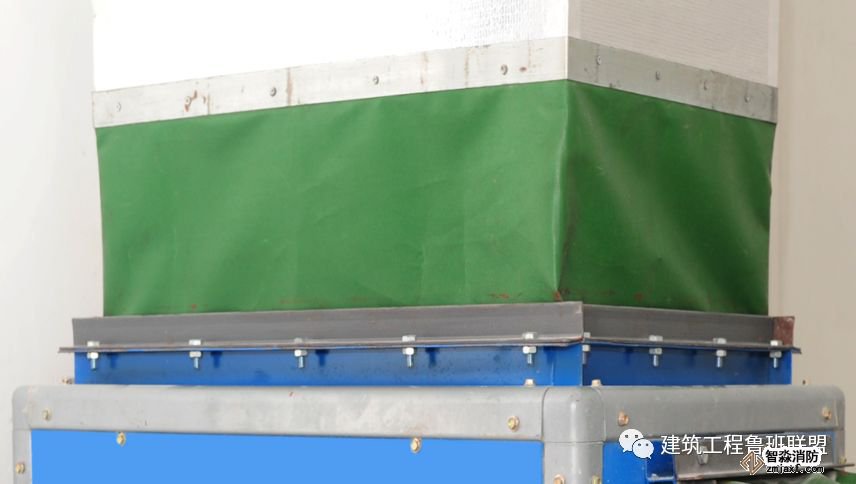

防水帆布接头

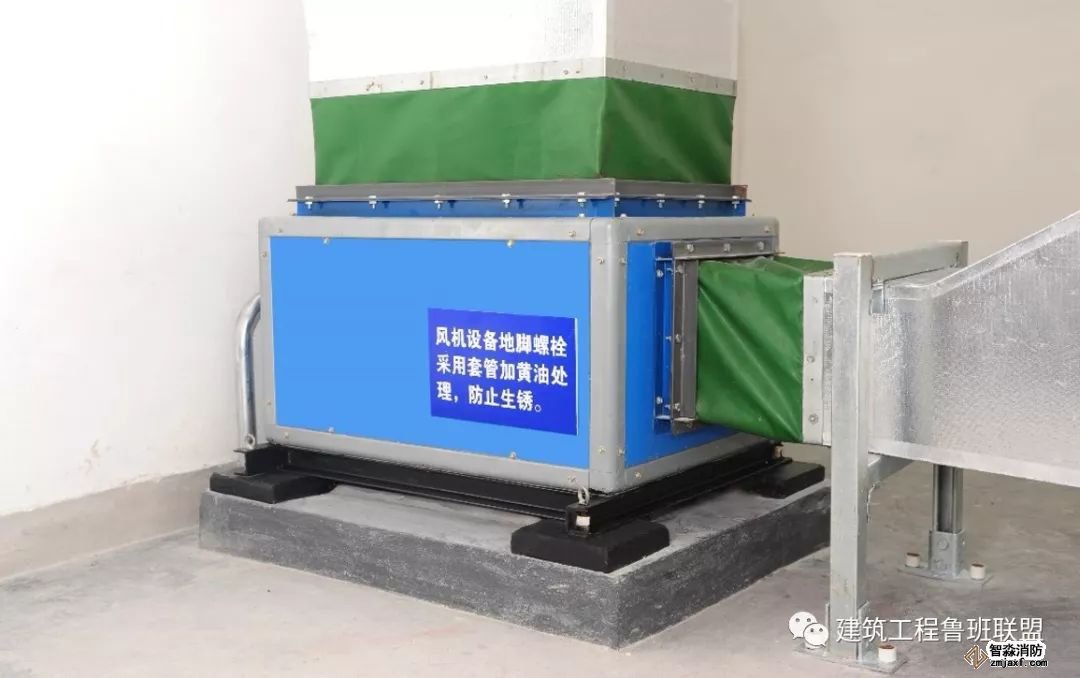

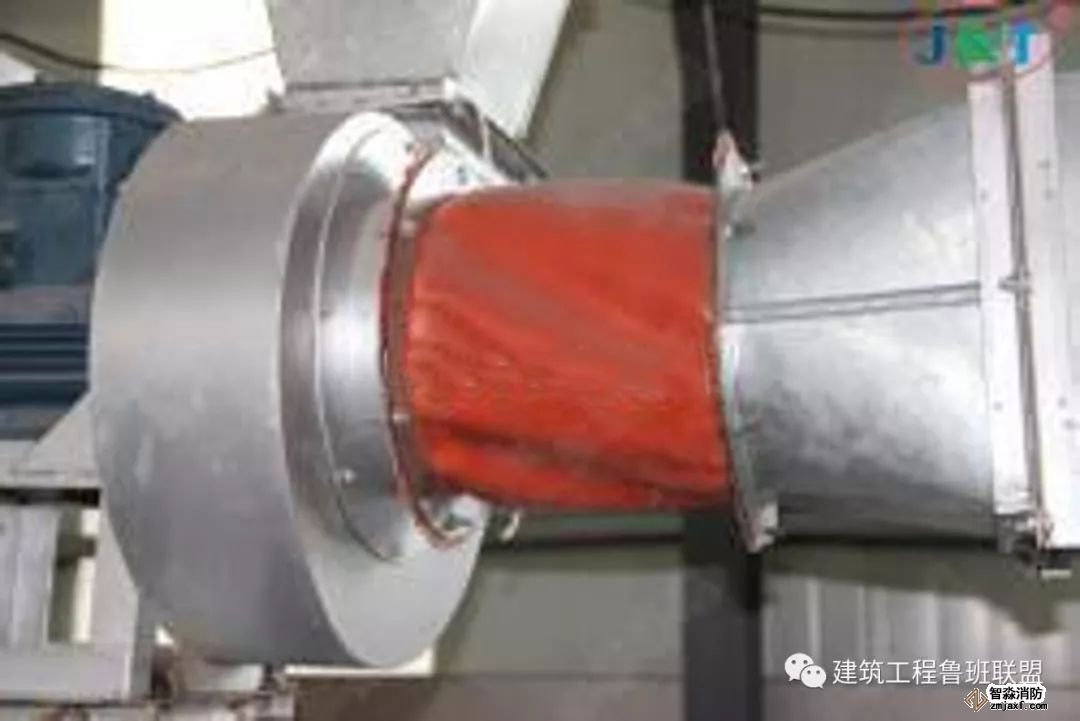

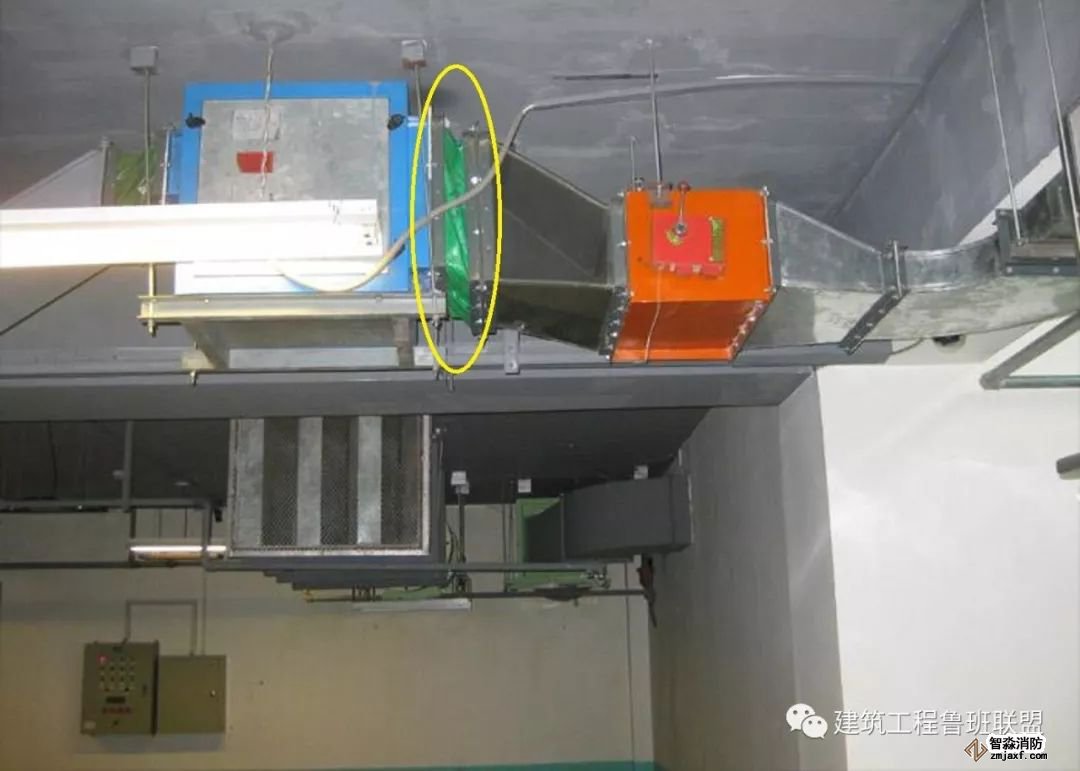

风管与风机应采用柔性短管连接

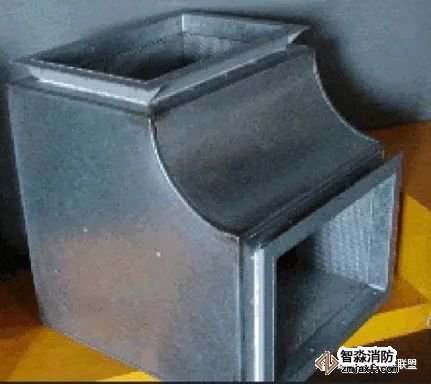

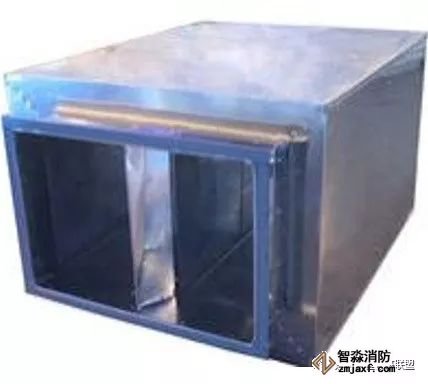

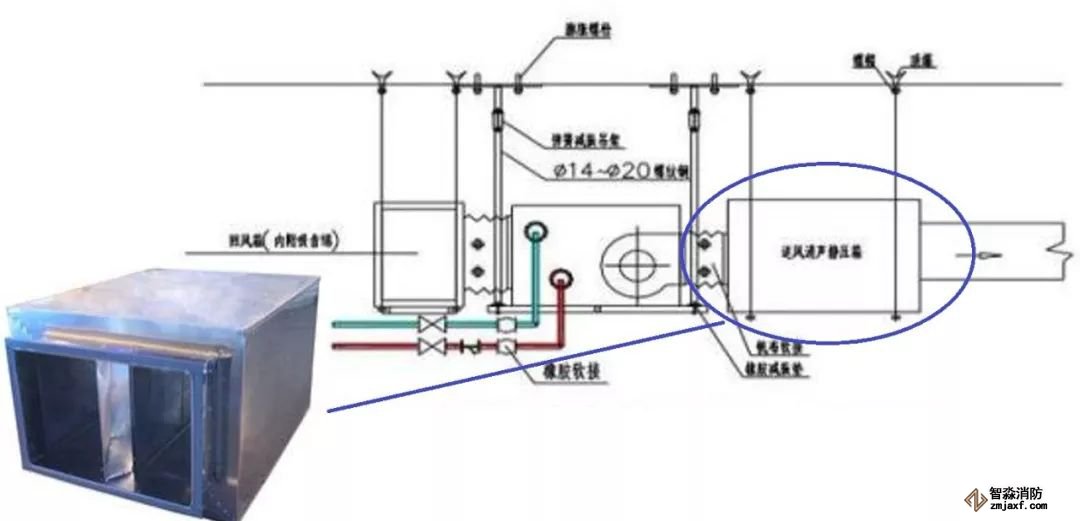

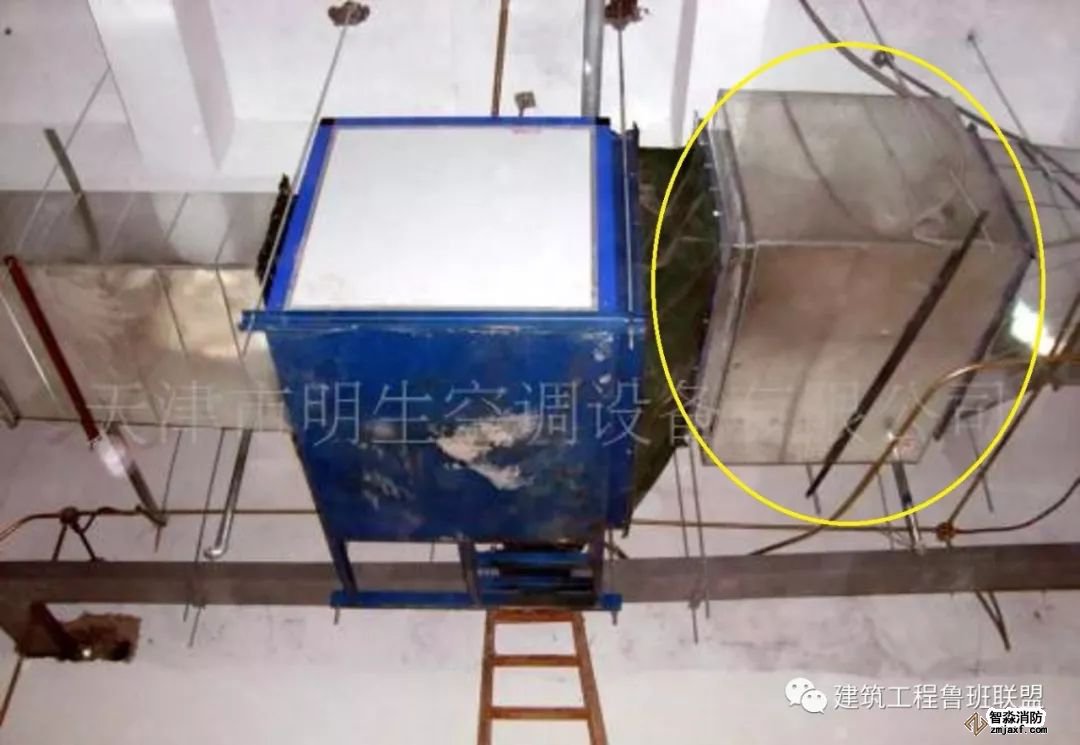

静压箱

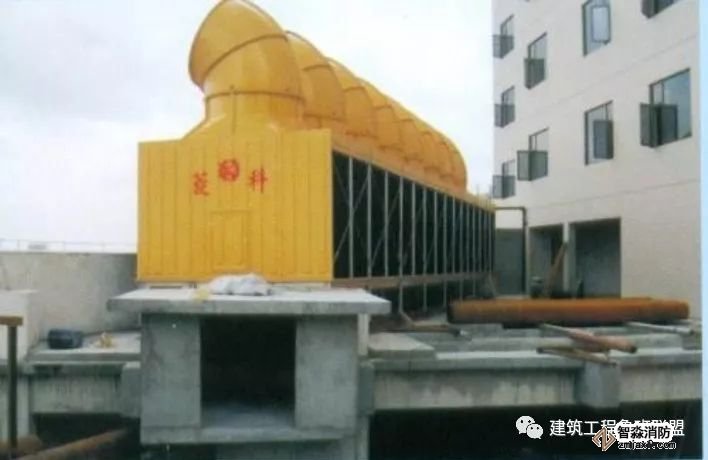

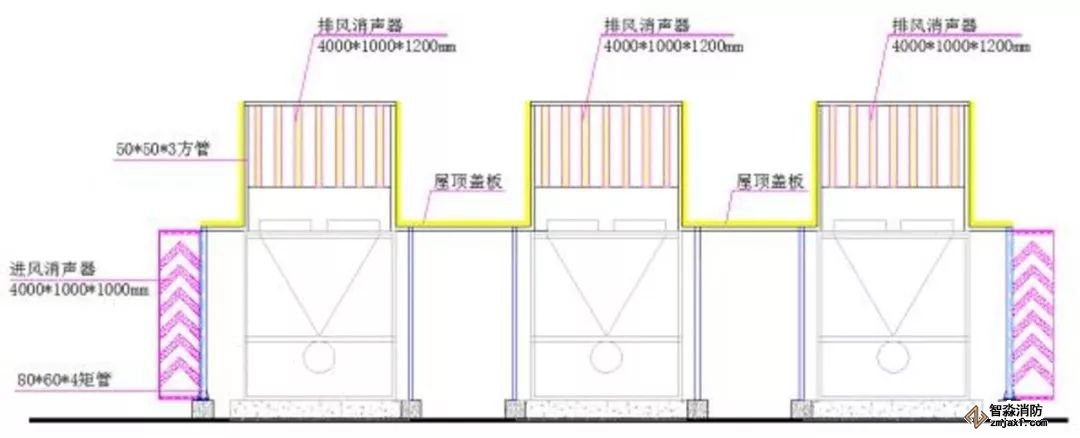

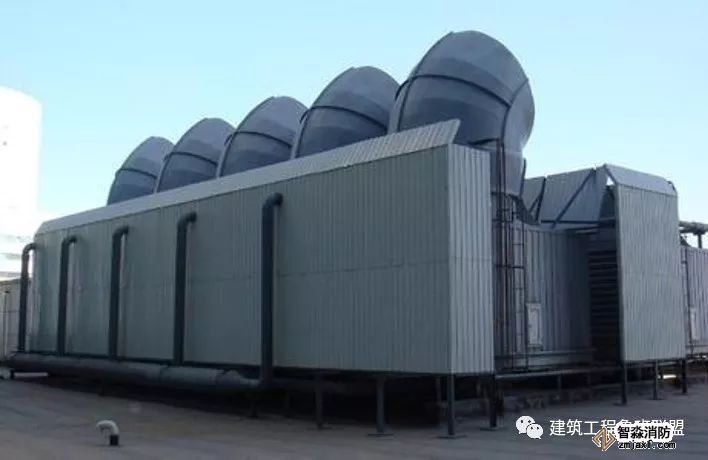

· 冷却塔消声处理





· 中央空调外机降噪





机电安装工程设计中对消声减震的具体措施的简要归纳：



1. 建筑机电工程中，除了对风机、水泵等产生振动的设备设置弹性减振支座外，还应在风机与管路之间采用软管链接，软管宜采用人造材料或帆布材料制作。

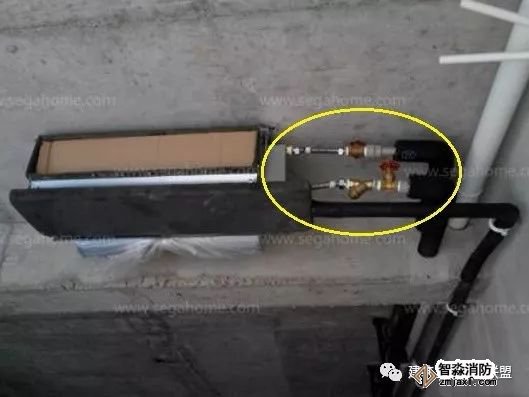

2. 水泵、冷水机组、风机盘管、空调机组等机电设备与水管之间用软管连接，不使振动传递给管路。软管有两类：橡胶软接管和不锈钢波纹管。橡胶软接管隔振减噪的效果很好，缺点是不能耐高温和高压，耐腐蚀性也差。在空调与采暖的水系统中多用橡胶接管。不锈钢波纹管能耐高温、高压和耐腐蚀，但价格较贵，一般用于制冷剂管路的隔振。

3. 在管路的支吊架、穿墙处使用非燃软性材料填充做减振处理。

4. 空调机组、水泵落地式设备可直接采用橡胶隔振垫隔振或弹簧复合减震器。

5. 振动较大的设备（如风机）吊装时，采用减振吊钩。

6. 选用高效、低噪声水泵、风机，并使水泵、风机在最高效率点附近运行。

7. 按噪声标准控制风管、风口风速，以满足房间噪声要求。

8. 设备机房内壁表面贴附吸声材料及吸声孔板，机房门采用消声密闭门，使墙体有吸声能力，等等。
