GST-ZF-101Z火灾显示盘

作者:海湾消防设备 文章来源:http://www.gstcp.com/ [ ]

GST-ZF-101Z总线型火灾显示盘展示GST-ZF-101Z总线型火灾显示盘参数GST-ZF-101Z总线型火灾显示盘显示面板GST-ZF-101Z总线型火灾显示盘特点GST-ZF-101Z总线型火灾显示盘实拍图

一、GST-ZF-101Z总线型火灾显示盘的性能特点:

   GST-ZF-101Z 火灾显示盘是一种可用于楼层或独立防火区内的火灾报警显示装置。当建筑物内发生火灾后,消防控制中心的火灾报警控制器产生报警,同时把火警信息传送到火火灾显示盘上,火灾显示盘会将报火警的探测器编号及相关信息显示出来并发出声光报警。火灾显示盘通过消防总线可与 GST200、GST500、GST5000、GST9000、GSTN1500 火灾报警控制器配接,火灾报警控制器每个回路最多可配接 242 台火灾显示盘。

GST-ZF-101Z 火灾显示盘主要技术指标
(1) 工作电压:DC16.8V~DC27.6V
(2) 显示容量:120 条火警信息
(3) 显示范围:000000 00~999999 99 中任意报警编码点(例如:火灾报警控制器上 010001
03 设备报火警,火灾显示盘上显示窗前六位显示 010001 设备二次码,后两位显示 03 设备类
型)
(4) 线制:四线制,总线和电源线各两根,不分极性。
(5) 功耗
电源:静态功耗≤15mA(DC24V)
最大功耗≤70mA (DC24V)
总线:电源供电时≤0.2mA
 无电源时≤1.0mA
(6) 使用环境:
温 度:0℃~+40℃
相对湿度≤95%,不凝露
(7) 外形尺寸:206mm×115mm×44mm
(8) 外壳防护等级:IP20

  1、楼层或独立防火区内的火灾报警显示装置

  2、占用1个总线点,编码范围1-242,支持电子编码器编码

  3、可替代GST-ZF-101/GST-ZF-500火灾显示盘产品卖点:

  4、接口简单——接入消防二总线,安装成本降低十分之一以上

  5、智能提示——自动识别并显示报警源(来自手动报警按钮或探测器)

  6、功耗低——最大功率相比下降一半以上,更加节能省电

  7、过压保护——输入端耐压AC650V,避免误操作的严重后果

  8、消音人性化——支持现场或联动控制器远程消音,操作灵活

  9、显示多样化——支持全部火警/用户设定/相邻楼层等显示方式

  10、安装方便——增加安装对位标识,减少限位卡钩,电源盖换成橡胶塞

二、GST-ZF-101Z总线型火灾显示盘的外观与配置



型号 GST-ZF-101Z
功耗 静态功耗≤0.36W,最大功耗≤1.68W
显示区域 全部火警+用户设定+相邻楼层
标准二级汉字库 /
显示容量 可跨回路显示,120条火警信息
显示方式 数字信息
通讯方式 消防二总线,无极性
消音功能 现场+远程



三、GST-ZF-101Z总线型火灾显示盘的安装与布线



安装方式 壁挂式安装
接地线 不需要
线制 四线制,2线无极性电源+2线无极性消防总线
电源线/通讯线防接错功能

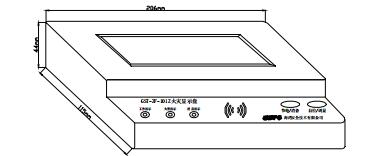

GST-ZF-101Z 火灾显示盘的外形示意图如图所示:
GST-ZF-101Z 火灾显示盘外形示意图

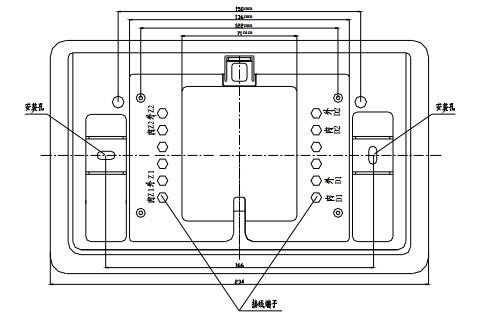

GST-ZF-101Z火灾显示盘分底座及显示盘两部分,采用壁挂式安装,外接线路可直接与火灾显示盘的底座连接,火灾显示盘安装底座示意图如图
火灾显示盘安装底座示意图
GST-ZF-101Z火灾显示盘安装示意图:
火灾显示盘安装示意图
GST-ZF-101Z火灾显示盘接线端子示意图如图:
火灾显示盘安装示意图
其中:
Z1、Z2:与火灾报警控制器连接的通讯总线,不分极性;
D1、D2:电源供电线,不分极性。
