一、GST-BR001F可燃气体探测器概述
GST-BR001F测量范围为0～100％LEL的独立式可燃气体探测器和GST-BR001F测量人工煤气的独立式可燃气体探测器(以下简称探测器)用于检测可燃气体的泄漏，适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。
二、GST-BR001F可燃气体探测器特点
采用半导体气敏元件，工作稳定，使用寿命长，安装简单。
三、GST-BR001F可燃气体探测器技术特性
| 型号 | GST-BR001F |
| 工作电压 | DC24V(探测器与海湾公司生产的DY-KR01可燃气体探测器电源转换模块配套使用时，可实现220V独立供电) |
| 电压范围 | DC12V~DC28V |
| 功耗 | 正常监视≤1.5W报警状态≤4W |
| 输出容量及控制方式 |
有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电 无源触点：无源常开触点，容量24V/1A，可方便的控制联动设备，严禁直接驱动AC220V设备 |
| 报警浓度 | 人工煤气（BR）400×10-6(1%LEL) |
| 电源指示灯 |
绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮 报警、故障指示灯：为双色指示灯，报警状态为红色，故障状态为黄色 |
| 蜂鸣器 | 报警时，蜂鸣器每秒鸣叫约2次；报故障时蜂鸣器约每3秒鸣叫一次 |
| 自检键 | 按自检键，则指示灯循环闪亮一次，并伴有蜂鸣器三声提示 |
| 传感器寿命 | 5年 |
| 使用环境 | 温度：-10℃~+50℃ 相对湿度≤95%，不凝露 |
| 外形尺寸 | Φ108mm×55mm |
| 外壳防护等级 | IP30 |
| 壳体材料和颜色 | ABS，象牙白 |
| 重量 | 约180g |
| 安装孔距 | 60mm |
| 执行标准： | GB15322.5-2003（GST-BR001F） |
四、GST-BR001F可燃气体探测器结构特征及工作原理

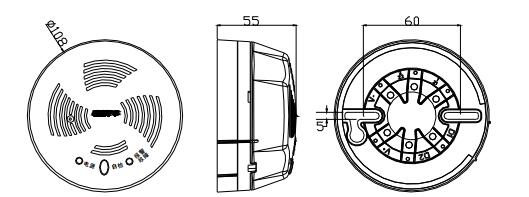

1.GST-BR001F 独立式可燃气体探测器由两部分构成：探测器及底座，示意图如下图所示。
安装与接线：

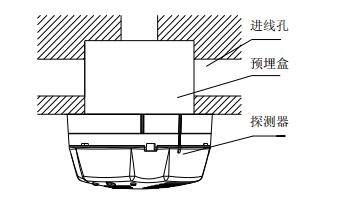

首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图所示。
其对外接线端子示意图如图
其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。
布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线
K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
2.工作原理
内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使此类探测器工作更加稳定，安全可靠。
